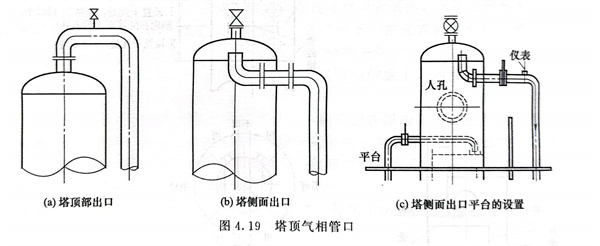

不銹鋼塔頂氣相管口一般設在塔頂中間，見圖4.19（a）。直徑小的也可按圖4.19（b）所示從塔側面接出，此種配置可節省頂部平臺。由于塔頂氣相管道溫度較高，不銹鋼管徑較大，是附塔管道布置中優先要設計的。


  安(an)全閥出(chu)口放空管(guan)(guan)開(kai)口一般布置(zhi)在塔頂氣相(xiang)開(kai)口的附近，也可布置(zhi)在塔頂氣相(xiang)管(guan)(guan)線最高(gao)水平段的頂部。
