1. 不銹鋼塔上儀表管口有液位計、溫度計、壓力表等,這些儀表管(guan)口應設在操作區內平臺上或梯子旁邊,便于觀察、操作和檢修的地方。儀表最好不要放在人孔旁(有破損的危險)。
2. 測量氣相溫度、壓力的溫度計和壓力計不能位于降液區。有些降液板下方設置有受液盤,此時塔盤的降液區并不是液體真正降落的區域,應該視塔盤擋板附近為降液區。分析口應設置平臺區域,以便于操作。由于降液區的影響,儀表及分析不銹(xiu)鋼管口的布置不能滿足上述要求時,可采取加大平臺、延伸爬梯高度等方法解決。
3. 液位計和液面(mian)調節器管口方位設計
a. 液(ye)位計和液(ye)面調節器(qi)的開口應(ying)布(bu)置(zhi)在便于監(jian)視、檢查及能從(cong)抽出泵和調節閥的旁通(tong)處看見的位置(zhi),且液(ye)面應(ying)不受流入液(ye)體(ti)沖擊的影(ying)響。
b. 液(ye)面調節變(bian)送(song)器應設在平(ping)(ping)臺(tai)或梯子上(shang)(shang)操作(zuo)方便的地方,站在梯子平(ping)(ping)臺(tai)上(shang)(shang)操作(zuo)的液(ye)位(wei)調節器和液(ye)位(wei)計宜安裝(zhuang)在梯子的右側(ce)。液(ye)位(wei)計不能穿越平(ping)(ping)臺(tai),不能位(wei)于爬(pa)梯靠平(ping)(ping)臺(tai)的一側(ce),以免(mian)阻礙通道。
c. 液(ye)(ye)位(wei)計(ji)不得位(wei)于其上層塔盤的(de)降液(ye)(ye)區,以防止液(ye)(ye)位(wei)計(ji)出現假液(ye)(ye)位(wei)。

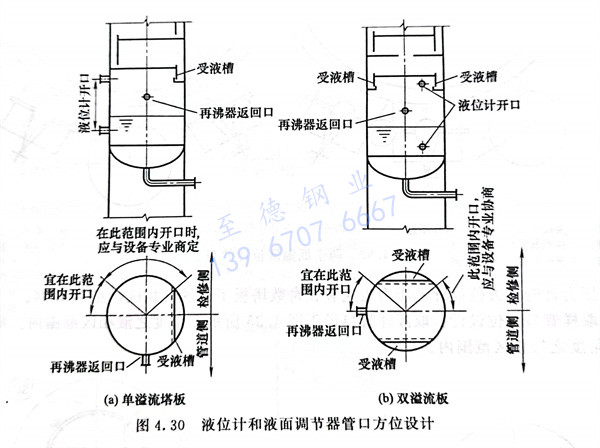

d. 液(ye)(ye)位(wei)(wei)調節(jie)器(qi)最適(shi)宜的(de)位(wei)(wei)置(zhi),是(shi)在檢查液(ye)(ye)位(wei)(wei)調節(jie)器(qi)時,可(ke)以看到液(ye)(ye)位(wei)(wei)計的(de)地方(fang),并(bing)應(ying)考慮由于液(ye)(ye)相進料影響(xiang)的(de)液(ye)(ye)位(wei)(wei)波(bo)動。當設(she)(she)置(zhi)的(de)擋板不能避免(mian)液(ye)(ye)位(wei)(wei)波(bo)動時,應(ying)與設(she)(she)備專業(ye)協商解決液(ye)(ye)位(wei)(wei)計的(de)方(fang)位(wei)(wei),取決于受液(ye)(ye)槽與再沸器(qi)返回(hui)口間(jian)的(de)關系(xi),如圖4.30所示。

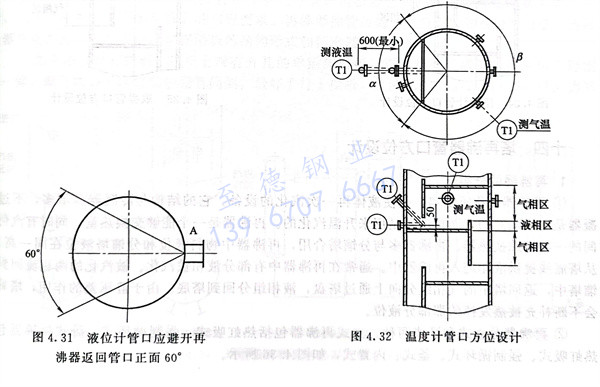

e. 為(wei)使液(ye)(ye)位(wei)計(ji)指示準確(que),管口(kou)應避開再(zai)沸器返回管口(kou)正面60°角(jiao)范(fan)圍(wei)內,見圖(tu)4.31,管口(kou)A為(wei)再(zai)沸器返回管口(kou),在(zai)這個管口(kou)正面60°的范(fan)圍(wei)內,不(bu)布(bu)置液(ye)(ye)位(wei)計(ji)管口(kou)。若在(zai)液(ye)(ye)位(wei)計(ji)接口(kou)處設(she)有(you)擋板(ban),則可(ke)不(bu)受上述范(fan)圍(wei)限制。液(ye)(ye)位(wei)計(ji)不(bu)安裝在(zai)塔平臺(tai)入口(kou)處,以免堵塞通道,最好位(wei)于(yu)平臺(tai)端(duan)部。

4. 溫度(du)計管口方位設計
a. 測液溫(wen):通常由降(jiang)流板側插(cha)入(ru)液相(xiang)區(qu),如圖(tu)4.32所示,大約高出(chu)(chu)塔板50mm處,不宜高出(chu)(chu)100mm。測氣溫(wen):置(zhi)于氣相(xiang)區(qu),如圖(tu)4.32所示。溫(wen)度計(ji)套管(guan)伸入(ru)塔內需檢查是(shi)否與降(jiang)流板式凸出(chu)(chu)物內件相(xiang)撞,且要考(kao)慮其插(cha)入(ru)或抽出(chu)(chu)空(kong)(kong)間(jian),并注(zhu)意(yi)避(bi)免妨礙(ai)人(ren)孔(kong)的通道。抽出(chu)(chu)空(kong)(kong)間(jian)最(zui)小為(wei)600mm。

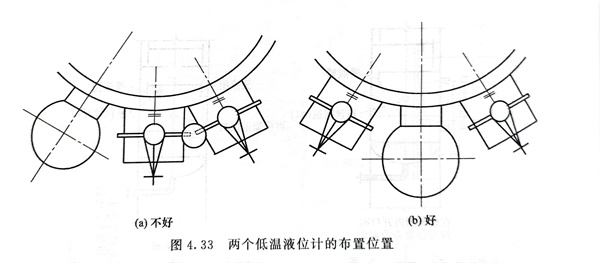

b. 兩個低溫液位計不要靠在一起,防止“冷橋”產生和結霜,如(ru)圖4.33所示(shi)。

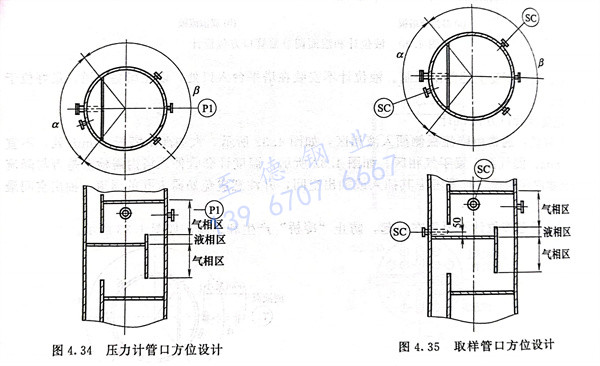

5. 壓力(li)計管口(kou)方位設計。壓力(li)表應裝在奇數塔板下面的氣相區,見圖4.34。

6. 取(qu)樣(yang)管(guan)口方位(wei)設計(ji)。取(qu)液樣(yang)管(guan)口設于圖(tu)4.35所示α角度之(zhi)(zhi)液相(xiang)區(qu)范(fan)圍內(nei)。取(qu)氣樣(yang)管(guan)口設于β角度之(zhi)(zhi)氣相(xiang)區(qu)范(fan)圍內(nei)。
