某油田建設集團油建公司承建新疆集氣管線工程，材質采用瑞典進口雙相不銹鋼(gang)管材為SAF2205（相當我國標準牌號022Cr22Ni5Mo3N），管線規格為ф33.4mm×3.4mm～ф508mm×19.1mm等9種，其化學成分和力學性能見表4-36。

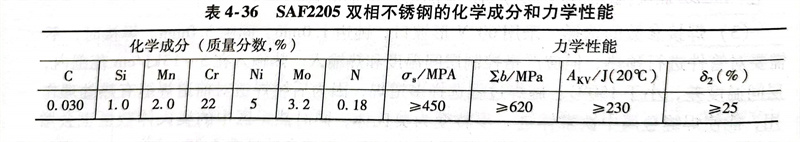

表4-36 SAF2205 雙相不銹鋼的化學成分和力學性能(neng)
SAF2205 具(ju)有較(jiao)好(hao)的(de)(de)焊(han)接(jie)性，對(dui)焊(han)接(jie)冷、熱裂(lie)紋敏感性較(jiao)小，通常不需(xu)要焊(han)前預熱和(he)焊(han)后熱處理。其(qi)耐蝕性和(he)力(li)學(xue)性能除受化(hua)學(xue)成(cheng)分的(de)(de)影響外，主要取決于其(qi)合理的(de)(de)鐵素體和(he)奧(ao)(ao)氏體兩(liang)(liang)(liang)相(xiang)(xiang)(xiang)的(de)(de)比(bi)例，兩(liang)(liang)(liang)相(xiang)(xiang)(xiang)比(bi)例是(shi)否適當將成(cheng)為焊(han)接(jie)雙相(xiang)(xiang)(xiang)不銹鋼的(de)(de)關鍵。為了獲得滿意的(de)(de)兩(liang)(liang)(liang)相(xiang)(xiang)(xiang)比(bi)例，除使(shi)用較(jiao)高奧(ao)(ao)氏體元(yuan)素（Ni、N）焊(han)接(jie)材料以(yi)控制(zhi)焊(han)縫金屬(shu)化(hua)學(xue)成(cheng)分外，還需(xu)控制(zhi)焊(han)接(jie)接(jie)頭的(de)(de)冷卻(que)(que)速度(du)，而(er)冷卻(que)(que)速度(du)主要通過熱輸(shu)入來(lai)達(da)到。一般認為焊(han)接(jie)熱輸(shu)入控制(zhi)在10～25kJ／cm，道間溫(wen)度(du)應控制(zhi)在150℃以(yi)下，就(jiu)能防(fang)止近縫區晶粒(li)粗化(hua)，還可(ke)以(yi)避(bi)免(mian)在相(xiang)(xiang)(xiang)變溫(wen)度(du)危險區停留時間過長，而(er)產生σ相(xiang)(xiang)(xiang)脆性和(he)475℃脆化(hua)。
首先，對焊(han)工(gong)進行嚴格的(de)操作技(ji)能培(pei)訓，然后(hou)進行焊(han)接工(gong)藝評定，根據(ju)現場施(shi)工(gong)的(de)特點(dian)，制定出(chu)合理的(de)焊(han)接工(gong)藝和焊(han)接順序。

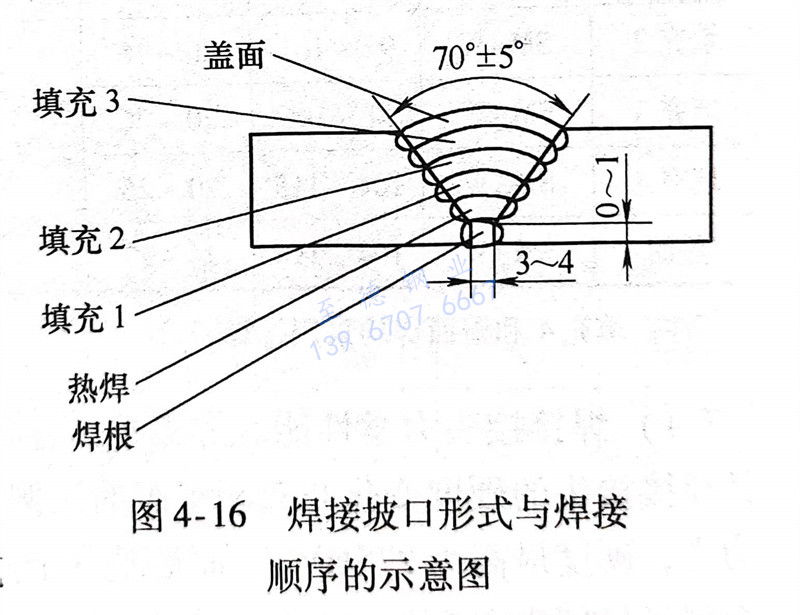

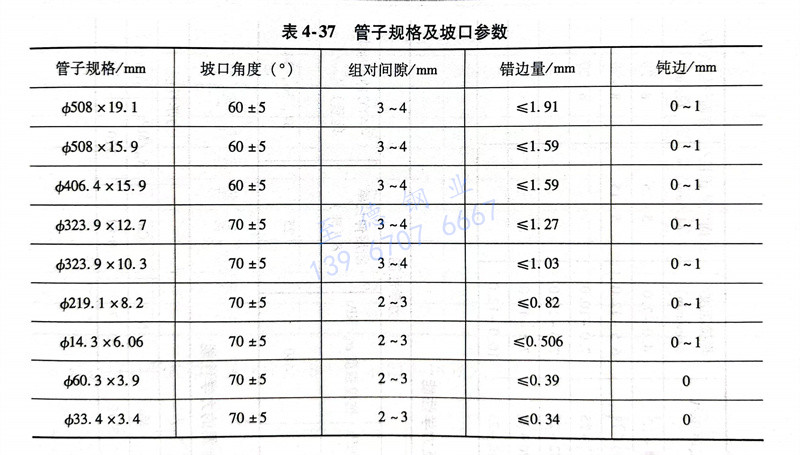

（1）坡口(kou)的選擇焊(han)接(jie)坡口(kou)形(xing)式與焊(han)接(jie)順序(xu)的示意圖如圖4-16所示，管(guan)子規(gui)格及坡口(kou)參數見表(biao)4-37。
（2）焊接方法的選用焊根和熱焊選用混合氣體鎢極氬弧焊（GTAW），保護氣體類型φ（Ar）98％＋φ（N2）2％，要求氬氣純度≥99.995％；施焊時要提前送氣時間＞1min,延遲停氣時間＞1min。管內通氬氣保護，氬氣純度≥99.995％，提前送氣時間＞2min，延遲停氣時間＞2min。填充1、2、3和蓋面選用焊條電弧焊（SMAW）。具體焊接參數見表4-38，填充3和蓋面焊要采用多排焊。
（3）現場(chang)環(huan)境(jing)(jing)現場(chang)道間溫(wen)度(du)≤70℃，環(huan)境(jing)(jing)溫(wen)度(du)＞10℃，環(huan)境(jing)(jing)相對(dui)濕度(du)＜90％。環(huan)境(jing)(jing)風速：GTAW時小(xiao)于2m／s，SMAW時小(xiao)于8m／s。
焊工經過嚴格(ge)的培(pei)訓，施(shi)焊現場焊工采取自(zi)檢(jian)(jian)、互檢(jian)(jian)和質(zhi)檢(jian)(jian)部門(men)統一(yi)檢(jian)(jian)查相(xiang)(xiang)結合的方法，一(yi)絲不茍地進行(xing)焊接(jie)質(zhi)量(liang)監督(du)與檢(jian)(jian)查，保證SAF2205 雙相(xiang)(xiang)不銹鋼管(guan)線的焊縫質(zhi)量(liang)，一(yi)次合格(ge)率達到98％以上。
