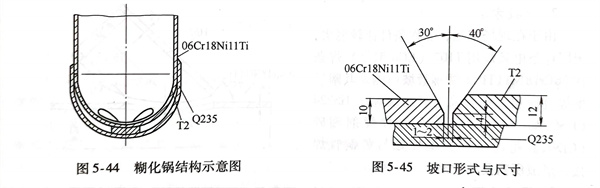

糊化鍋的結構示意圖如圖5-44所示。06Cr18Ni11Ti 不銹鋼板(ban)厚為10mm，純銅板厚為12mm，接頭緊貼在Q235碳鋼板的外襯上。采用埋弧焊時不需要焊劑墊。焊接坡口形式與尺寸如圖5-45所示。

  采用(yong)的焊(han)(han)接工藝：焊(han)(han)絲為T2，直(zhi)徑(jing)為4mm，選用(yong)焊(han)(han)劑HJ431或HJ350。采用(yong)直(zhi)流(liu)電源(yuan)進行施焊(han)(han)。

施(shi)焊步(bu)驟：

   1. 清理坡口表(biao)面(mian)，去除表(biao)面(mian)氧化(hua)物和臟物；背面(mian)Q235鋼(gang)同(tong)樣要(yao)除銹和清除臟物；焊(han)前用砂布擦去焊(han)絲氧化(hua)物。

   2. 選(xuan)用較(jiao)大(da)熱輸(shu)人的(de)焊接參數，以(yi)獲得較(jiao)好的(de)焊縫成形(xing)。其(qi)焊接參數為：焊接電(dian)(dian)流(liu)600～800A，電(dian)(dian)弧電(dian)(dian)壓42～46V，焊接速度18～21.5m/h，送絲速度139m/h。

  焊(han)后先進行目視檢(jian)查(cha)，然(ran)后再(zai)進行無(wu)損(sun)檢(jian)測，未發現裂紋、未焊(han)透和未熔合缺陷，成(cheng)功地焊(han)成(cheng)了生產啤灑(sa)的糊化鍋。

  施(shi)焊(han)(han)前曾進行(xing)過(guo)(guo)工藝評定(ding)，對(dui)焊(han)(han)接接頭(tou)進行(xing)了(le)(le)力學(xue)性(xing)能試驗，焊(han)(han)接接頭(tou)的(de)(de)抗拉強(qiang)度(du)為(wei)（330～390／360）MPa，高于純(chun)銅抗拉強(qiang)度(du)值（200MPa），冷彎(wan)角達到(dao)120°仍未開(kai)裂，完全(quan)滿(man)足了(le)(le)圖樣(yang)的(de)(de)技術要求。通過(guo)(guo)金(jin)(jin)相(xiang)觀(guan)察，看到(dao)靠近(jin)06Cr18Ni11Ti 不(bu)(bu)銹(xiu)(xiu)鋼(gang)一側的(de)(de)焊(han)(han)接接頭(tou)組織，在(zai)(zai)金(jin)(jin)屬基體上分布(bu)著大量(liang)的(de)(de)枝狀(zhuang)(zhuang)晶(jing)(jing)，這些枝狀(zhuang)(zhuang)晶(jing)(jing)是由熔(rong)點高于純(chun)銅的(de)(de)鐵(tie)、鎳(nie)、鉻等(deng)合金(jin)(jin)元素組成。這是由于焊(han)(han)接熔(rong)池從液態(tai)(tai)到(dao)固態(tai)(tai)轉(zhuan)變(bian)過(guo)(guo)程(cheng)中，因溶(rong)解度(du)變(bian)小，在(zai)(zai)結(jie)晶(jing)(jing)時上述合金(jin)(jin)元素首先析(xi)出(chu)(chu)的(de)(de)緣故。用電子(zi)探針測出(chu)(chu)枝狀(zhuang)(zhuang)晶(jing)(jing)主(zhu)要化學(xue)成分的(de)(de)質量(liang)分數（％）為(wei)：Fe 55～66，Ni7～11，Cr 15～18，Cu 7～12，接近(jin)不(bu)(bu)銹(xiu)(xiu)鋼(gang)06Cr18Ni11Ti中的(de)(de)含量(liang)。不(bu)(bu)銹(xiu)(xiu)鋼(gang)06Cr18Ni11Ti與焊(han)(han)縫的(de)(de)熔(rong)合處有一個明顯(xian)的(de)(de)界面(mian)，焊(han)(han)縫側析(xi)出(chu)(chu)的(de)(de)枝狀(zhuang)(zhuang)晶(jing)(jing)較為(wei)細小，分布(bu)也(ye)較稀疏。
