換熱器是冷凝器中主要部件,其中孔盤與筒體的連接是純銅T2與不銹鋼 06Cr18Ni11Ti 的焊接。
1. 焊接(jie)性(xing)分析

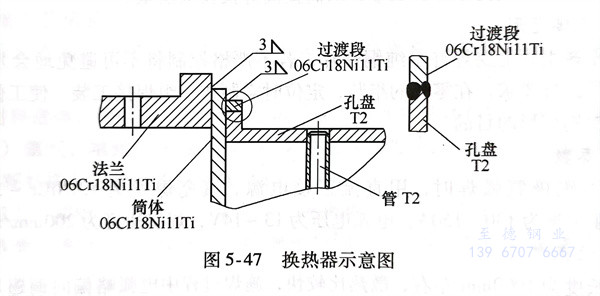

為了(le)減(jian)少孔盤與(yu)筒體焊(han)接(jie)時產生較大的(de)焊(han)接(jie)拘束(shu)力,避免焊(han)接(jie)接(jie)頭有(you)(you)形成裂(lie)紋的(de)可能,改變(bian)了(le)孔盤原有(you)(you)結構。將孔盤改為焊(han)接(jie)件,在孔盤上增加過(guo)渡段06Cr18Ni11Ti與(yu)孔盤進行對接(jie)焊(han),如圖(tu)5-47所示。然后過(guo)渡段與(yu)筒體均為同一(yi)材質的(de)06Cr18Ni11Ti,便于施焊(han)。
2. 工藝過程
a. 將過渡(du)(du)段分成(cheng)3~6等份與孔盤組成(cheng)環(huan)焊(han)(han)(han)縫,然后再(zai)焊(han)(han)(han)過渡(du)(du)段的縱焊(han)(han)(han)縫,以此減少焊(han)(han)(han)接拘束力。
b. 孔盤與過渡段施焊(han)(han)以前(qian)要(yao)對孔盤進行預熱,預熱溫度為400~500℃。采用焊(han)(han)條電(dian)弧(hu)焊(han)(han)施焊(han)(han),選用T227焊(han)(han)條,直徑為3.2mm。焊(han)(han)接電(dian)流(liu)140~160A,電(dian)弧(hu)電(dian)壓(ya)為25~30V。施焊(han)(han)時,電(dian)弧(hu)應偏向(xiang)純銅(tong)側,才能得到滿意的焊(han)(han)接接頭。
c. 焊(han)接分成3~6等(deng)分過渡(du)段(duan)的縱焊(han)縫,仍采(cai)用焊(han)條電弧(hu)焊(han),選用A102焊(han)條,直徑為(wei)3.2mm,焊(han)接電流為(wei)90~110A,電弧(hu)電壓為(wei)25~30V。
d. 最后組裝法蘭(lan)、筒體與帶有過渡段的(de)孔盤(pan)進(jin)行焊條電弧焊,獲得成功,未發現裂紋。
