①. 集液包應設置在(zai)下(xia)列場合。

  a. 蒸汽主管(guan)的末端。

  b. 蒸(zheng)汽管(guan)線的立(li)式II形補(bu)償彎管(guan)或立(li)管(guan)最(zui)低處。

  c. 蒸(zheng)汽水平管的低點(dian)處(chu)。

  d. 裝(zhuang)置邊界(jie)蒸(zheng)汽管線切斷閥之前(qian)。

②. 水平(ping)敷設的長(chang)蒸(zheng)汽管應設集液包，其(qi)間(jian)隔如(ru)下。

  a. 在裝(zhuang)置內(nei)，飽和蒸(zheng)汽宜(yi)為(wei)80m，過熱蒸(zheng)汽宜(yi)為(wei)160m。

  b. 在裝置外(wai)，順坡時宜為(wei)300m，逆(ni)坡時宜為(wei)200m。

③. 管(guan)廊上蒸汽總管(guan)末(mo)端的集液包配管(guan)應(ying)考慮以下要求。

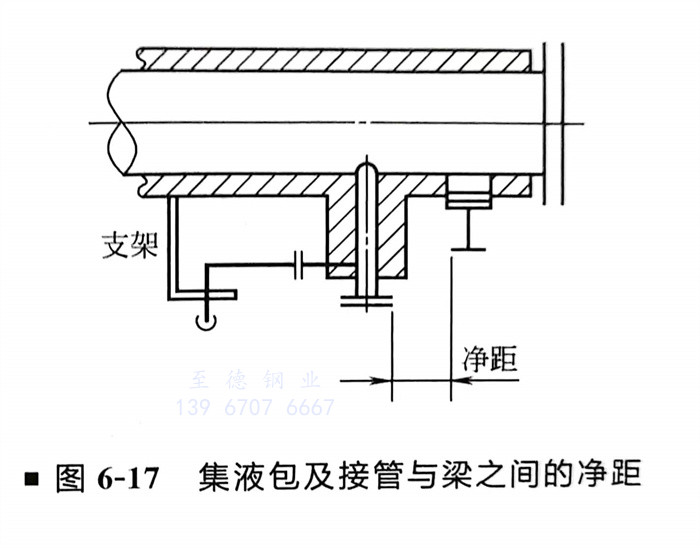

  a. 集(ji)液包及接管與梁之間的凈(jing)距應(ying)大于熱位(wei)移量及保溫所需的空間，且不(bu)小于200mm（圖(tu)6-17）。

  b. 集液包的冷凝水(shui)(shui)出(chu)(chu)口管的方位不(bu)宜向管廊梁的一側引出(chu)(chu)，同(tong)時避免與(yu)管廊下層(ceng)管道(dao)相碰。疏(shu)水(shui)(shui)閥應(ying)布置在不(bu)影響通行的地方。

  c. 集液(ye)包的(de)冷凝水出口管的(de)走(zou)向，除考(kao)(kao)慮管道柔性要(yao)求外(wai)，還要(yao)考(kao)(kao)慮便于設置管道支架及疏水閥組的(de)支架。

  d. 在蒸汽主(zhu)(zhu)管(guan)的位移較(jiao)大時，靠(kao)近主(zhu)(zhu)管(guan)的小管(guan)支架應(ying)盡量利用主(zhu)(zhu)管(guan)生根，以減(jian)小相(xiang)對位移。

  e. 蒸汽管徑小于DN80時，根據(ju)項目要求可(ke)不必(bi)采用集液包，僅設低點(dian)排放至疏水閥即可(ke)。

④. 集液(ye)包的(de)結構(gou)如下。

  a. 集液包的冷凝水出(chu)口(kou)管線應設切斷(duan)閥(fa)或(huo)蒸汽(qi)疏(shu)水閥(fa)組。

  b. 集液包通常(chang)采用(yong)(yong)標準管件組合(he)而成(cheng)，應符(fu)合(he)管道等級規定。集液包下端宜(yi)用(yong)(yong)法蘭蓋(gai)，兼作吹掃用(yong)(yong)。也(ye)可(ke)以用(yong)(yong)焊(han)接(jie)管帽(mao)，但需(xu)增加(jia)排(pai)液口。

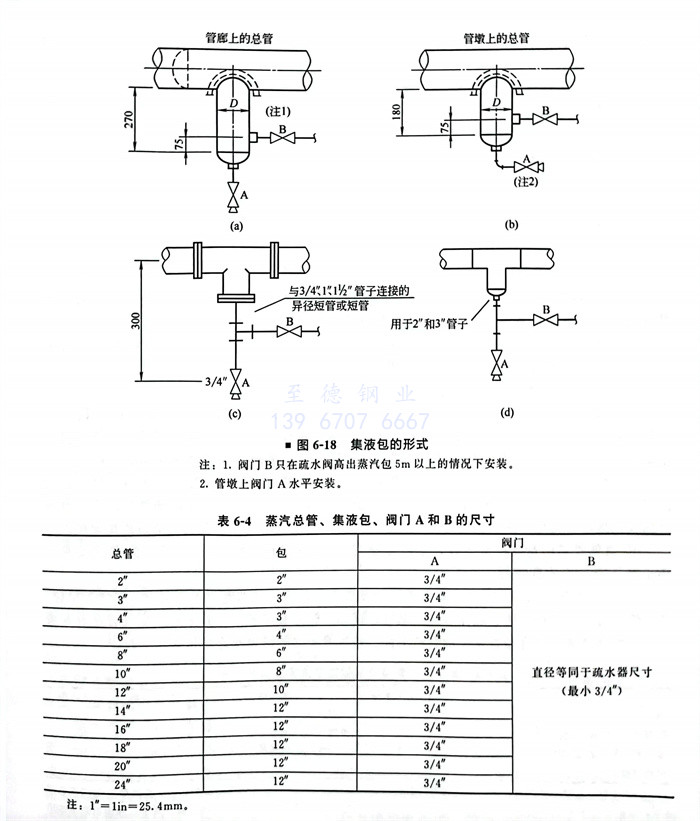

  c. 根據蒸汽(qi)主管(guan)(guan)的管(guan)(guan)徑范圍(wei)組合(he)形式，集液(ye)包有如(ru)圖6-18所示的幾種(zhong)形式。蒸汽(qi)總管(guan)(guan)、集液(ye)包、閥門A和(he)B的尺寸見表6-4。
