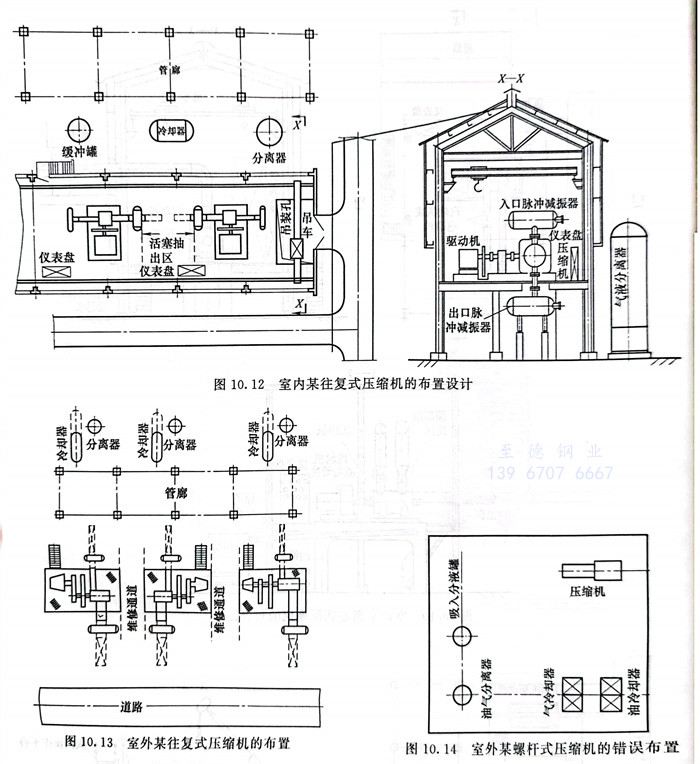

某國外工程項目，設計方把螺桿壓縮機的分液罐、油氣分離罐、氣冷卻器與壓縮機以及其他設備分別按照防火規范內15m的間距做了設備布置圖，占地面積非常大，如圖10.14所示。其實，按照這個國家防火規范要求（我國GB50160也有同樣的要求），螺桿壓縮機的分液罐、油氣分離罐、氣冷卻器與壓縮機以及其他與主體設備密切相關的設備可直接連接或靠近布置，也可以由壓縮機廠家來確定整個“壓縮機模塊”的布置尺寸。調整修改后的設備布置占地面小了很多。

工程(cheng)應用：某壓縮機廠房(fang)吊車高度偏低的設計錯誤

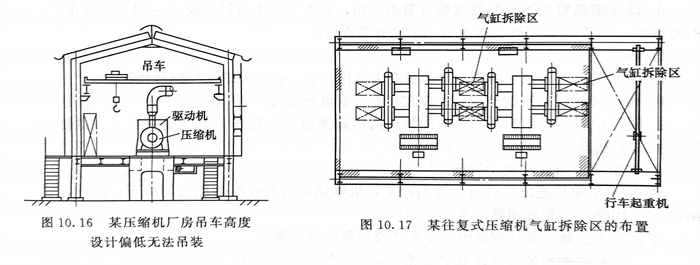

  某壓(ya)縮機廠房吊車(che)高度設(she)計偏低，見圖(tu)10.16，行走起來(lai)阻(zu)擋設(she)施較多(duo)，無法吊裝。

工程(cheng)應用：某往(wang)復式壓縮(suo)機氣缸拆(chai)除區的布置

  圖10.17是某往復式壓縮機氣(qi)缸拆除區(qu)的(de)布置(zhi)。筆(bi)者參(can)與校審的(de)項目，時常發現氣(qi)缸拆除區(qu)距離(li)不夠(gou)。
