工程應用(yong)：某埋地罐的配管設計

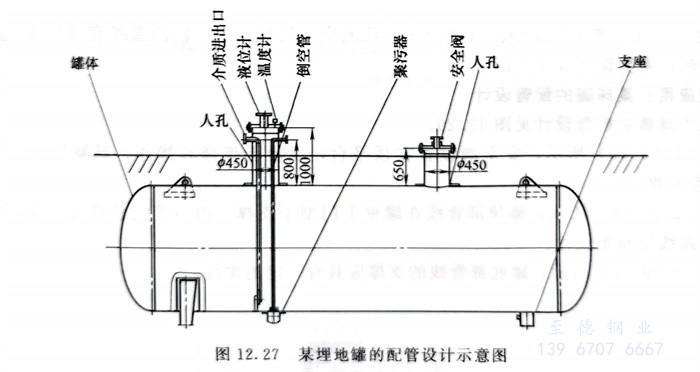

  圖(tu)12.27是某(mou)埋地罐示意圖(tu)，管道接口法蘭布置在了地面以上。

工(gong)程應用：某常壓儲罐的配(pei)管設(she)計(ji)

  某(mou)常壓儲罐(guan)的配(pei)管設計(ji)見圖12.28。

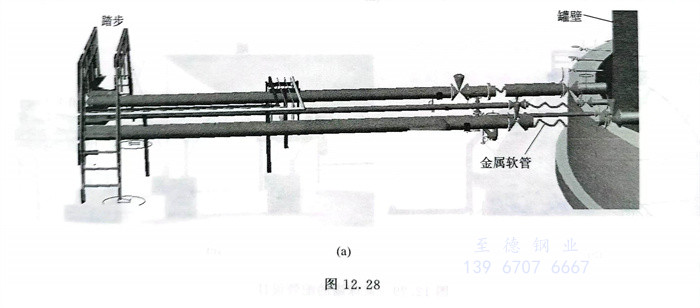

  圖12.28（a）所示為罐底部有關(guan)管(guan)線的(de)配管(guan)設(she)計，管(guan)口(kou)應盡量平行，這樣好做管(guan)線布置，如果管(guan)口(kou)中(zhong)心延長線均指向(xiang)罐的(de)中(zhong)心，則(ze)管(guan)口(kou)連(lian)接的(de)管(guan)線可(ke)能(neng)需增(zeng)加特殊(shu)彎頭，以平行敷設(she)。管(guan)線上設(she)置了(le)金屬軟管(guan)。與泵連(lian)接的(de)管(guan)線不能(neng)有上袋形(xing)。

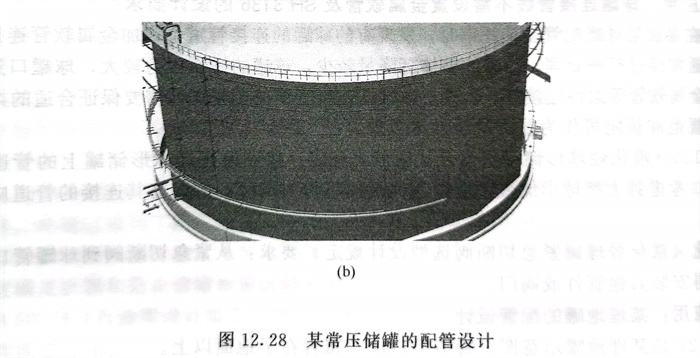

  圖12.28（b）所示為罐(guan)側部有關消防管線(xian)的配(pei)管設計(ji)。這些消防管線(xian)宜設計(ji)成與罐(guan)壁平行的弧線(xian)形(xing)，避免設計(ji)成多(duo)角形(xing)。
