1. 套管與檢(jian)漏管的(de)設計(ji)

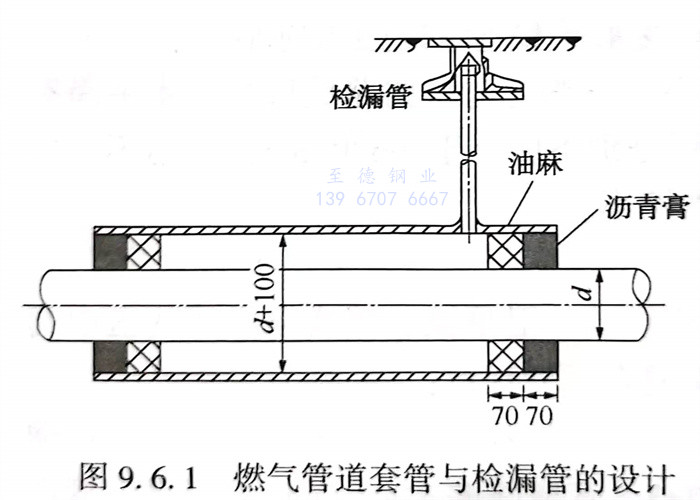

  燃(ran)氣管道(dao)與鐵(tie)路(lu)、公路(lu)、地溝及其他管道(dao)的閥井交叉，或必須通(tong)過(guo)居住建(jian)筑(zhu)物和公共(gong)建(jian)筑(zhu)物近旁以(yi)及埋深過(guo)淺(qian)時，均應(ying)敷設在套(tao)管內。可采(cai)用開挖(wa)施(shi)工(gong)，也可用頂管法使套(tao)管就位，套(tao)管內徑一般應(ying)比(bi)燃(ran)氣管道(dao)外徑大(da)100mm以(yi)上。見(jian)圖(tu)9.6.1。套(tao)管常用鋼管或鋼筋混凝土管。

  檢(jian)(jian)查檢(jian)(jian)漏(lou)管(guan)(guan)內有無燃(ran)氣，即可鑒定套管(guan)(guan)內的(de)燃(ran)氣管(guan)(guan)道的(de)嚴密程(cheng)度。檢(jian)(jian)漏(lou)管(guan)(guan)應按(an)設計要(yao)求裝在(zai)套管(guan)(guan)一端或在(zai)套管(guan)(guan)兩端各(ge)裝1個，一般是根據套管(guan)(guan)長度而定。檢(jian)(jian)漏(lou)管(guan)(guan)由檢(jian)(jian)漏(lou)管(guan)(guan)、管(guan)(guan)箍絲堵與(yu)防護罩組(zu)成。檢(jian)(jian)漏(lou)管(guan)(guan)常用φ50mm的(de)鍍鋅鋼管(guan)(guan)，一端焊(han)接(jie)在套管(guan)(guan)上(shang)，另一端(duan)安(an)裝(zhuang)管(guan)(guan)箍(gu)與(yu)絲(si)堵(du)，要伸入(ru)安(an)設在地(di)面的(de)保護罩(zhao)內。檢漏(lou)管(guan)(guan)與(yu)套管(guan)(guan)焊(han)接(jie)處(chu)以(yi)及(ji)檢漏(lou)本身(shen)要涂防(fang)腐涂料。保護罩(zhao)上(shang)側應與(yu)地(di)面一致。在檢漏(lou)時，打開防(fang)護罩(zhao)，擰開絲(si)堵(du)，然后把燃氣(qi)指示(shi)計(ji)的(de)橡膠管(guan)(guan)插入(ru)檢漏(lou)管(guan)(guan)內即可。

2. 放散管

  當燃(ran)(ran)(ran)氣(qi)(qi)(qi)管(guan)(guan)道(dao)(dao)投入運行(xing)(xing)時，要排掉(diao)管(guan)(guan)內(nei)(nei)的(de)空(kong)氣(qi)(qi)(qi)及燃(ran)(ran)(ran)氣(qi)(qi)(qi)與空(kong)氣(qi)(qi)(qi)的(de)混合物。檢修時，要放掉(diao)管(guan)(guan)內(nei)(nei)殘(can)留的(de)燃(ran)(ran)(ran)氣(qi)(qi)(qi)。因(yin)此，在燃(ran)(ran)(ran)氣(qi)(qi)(qi)管(guan)(guan)中(zhong)應設置放散(san)管(guan)(guan)。放散(san)管(guan)(guan)裝在最高點和(he)每個閥(fa)門之(zhi)前（按燃(ran)(ran)(ran)氣(qi)(qi)(qi)流動方(fang)向(xiang)）。放散(san)管(guan)(guan)上安(an)裝球閥(fa)，燃(ran)(ran)(ran)氣(qi)(qi)(qi)管(guan)(guan)道(dao)(dao)正常運行(xing)(xing)中(zhong)必須關閉(bi)。

3. 排水器

  在輸(shu)送(song)濕燃(ran)氣(qi)時(shi)(shi)，燃(ran)氣(qi)管道的(de)低點應設(she)排(pai)(pai)水器，其構造和(he)型(xing)號隨燃(ran)氣(qi)壓力和(he)凝水量不同而不同。小容量的(de)排(pai)(pai)水器可設(she)在輸(shu)送(song)經干(gan)燥處理(li)(li)燃(ran)氣(qi)的(de)管道上，此(ci)時(shi)(shi)排(pai)(pai)水器用來排(pai)(pai)除施工(gong)安裝時(shi)(shi)進入管道的(de)水。排(pai)(pai)水器的(de)排(pai)(pai)水管也可作修(xiu)理(li)(li)時(shi)(shi)吹掃管道和(he)置換通氣(qi)之(zhi)用。

4. 絕緣法蘭

  在管(guan)道的(de)(de)某些位(wei)置上需要(yao)安裝(zhuang)(zhuang)絕緣(yuan)(yuan)法蘭，以(yi)切斷陰極(ji)保護(hu)(hu)電流，防止(zhi)電流的(de)(de)流失及對非保護(hu)(hu)金屬(shu)構筑(zhu)物(wu)的(de)(de)干擾。原則上絕緣(yuan)(yuan)法蘭應安裝(zhuang)(zhuang)在以(yi)下部位(wei)：

  ①. 管(guan)道與站、庫的連接處。

  ②. 管道與(yu)設備(bei)的分(fen)界(jie)處。

  ③. 支管與干管連接處(chu)。

  ④. 有防腐覆(fu)蓋層管(guan)段(duan)與裸管(guan)道的連接(jie)處。

  ⑤. 管(guan)道大型穿、跨越段(duan)的(de)兩端(duan)。

  ⑥. 新舊管(guan)道(dao)、不同材質管(guan)道(dao)的連接處。

  ⑦. 對(dui)于雜散(san)電流干擾段，也(ye)可(ke)采用絕(jue)緣(yuan)法蘭減(jian)輕干擾。

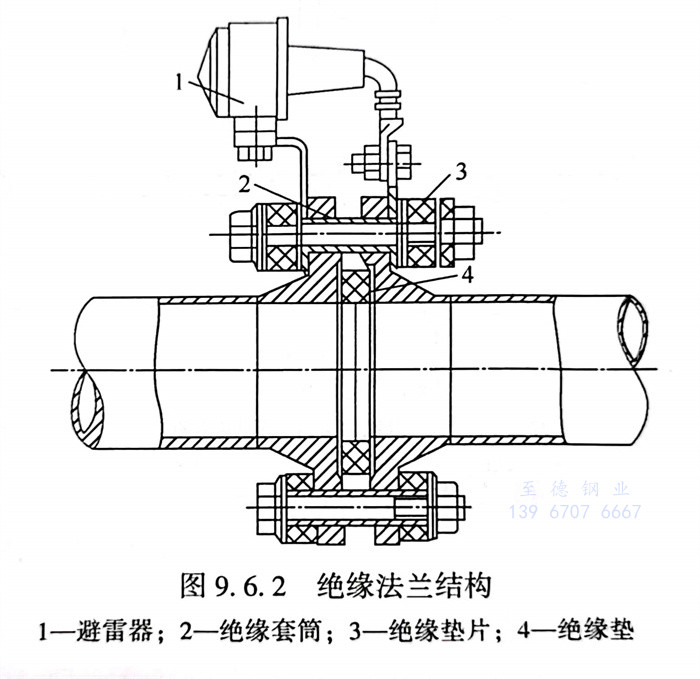

  絕(jue)緣(yuan)(yuan)法(fa)蘭結構(gou)如圖9.6.2所(suo)示，在兩片法(fa)蘭盤中墊以絕(jue)緣(yuan)(yuan)墊片，螺(luo)栓上(shang)套有絕(jue)緣(yuan)(yuan)套管(guan)，螺(luo)栓兩頭用絕(jue)緣(yuan)(yuan)墊圈隔開，以保證(zheng)法(fa)蘭兩側相互絕(jue)緣(yuan)(yuan)。

5. 通球清管(guan)器

  燃氣管(guan)(guan)(guan)(guan)(guan)道施(shi)(shi)工(gong)(gong)中大(da)氣環(huan)境會(hui)使鋼管(guan)(guan)(guan)(guan)(guan)內(nei)壁(bi)生銹，并難免(mian)(mian)有一些焊渣(zha)、泥土、石(shi)塊、雜物等退落(luo)在管(guan)(guan)(guan)(guan)(guan)道內(nei)，一些雨(yu)水(shui)或地(di)下水(shui)也會(hui)流入管(guan)(guan)(guan)(guan)(guan)內(nei)，可能引起管(guan)(guan)(guan)(guan)(guan)道內(nei)壁(bi)的(de)腐蝕，增大(da)管(guan)(guan)(guan)(guan)(guan)壁(bi)租(zu)糙度，大(da)量水(shui)、泥土、磚石(shi)與腐蝕產物的(de)聚積，還(huan)會(hui)局部堵塞或縮小管(guan)(guan)(guan)(guan)(guan)道的(de)交(jiao)通截面，為解決以上間題，進行管(guan)(guan)(guan)(guan)(guan)道內(nei)壁(bi)的(de)清(qing)掃是十分必(bi)要(yao)的(de)，通球(qiu)掃續是管(guan)(guan)(guan)(guan)(guan)道施(shi)(shi)工(gong)(gong)和生產管(guan)(guan)(guan)(guan)(guan)理的(de)重要(yao)措施(shi)(shi)，清(qing)管(guan)(guan)(guan)(guan)(guan)的(de)基本目的(de)為：保(bao)護(hu)管(guan)(guan)(guan)(guan)(guan)道，使它免(mian)(mian)遭燃氣中有害成分的(de)腐姓，延長使用(yong)壽命，改善管(guan)(guan)(guan)(guan)(guan)槽內(nei)部的(de)光潔度，減(jian)少摩阻，提(ti)高(gao)管(guan)(guan)(guan)(guan)(guan)道輸送(song)效率，保(bao)證(zheng)燃氣的(de)純度。

  清(qing)管(guan)(guan)器(qi)(qi)的具體型式很多，從結(jie)構特征上可區分為(wei)清(qing)管(guan)(guan)球、皮碗清(qing)管(guan)(guan)器(qi)(qi)和(he)塑(su)料清(qing)管(guan)(guan)器(qi)(qi)3類(lei)。任(ren)何(he)清(qing)管(guan)(guan)器(qi)(qi)都要求具有可靠的通(tong)過性(xing)能(neng)（通(tong)過彎頭、三(san)通(tong)和(he)管(guan)(guan)道變形的能(neng)力），足(zu)夠的機械強(qiang)度和(he)良好的清(qing)管(guan)(guan)效果。

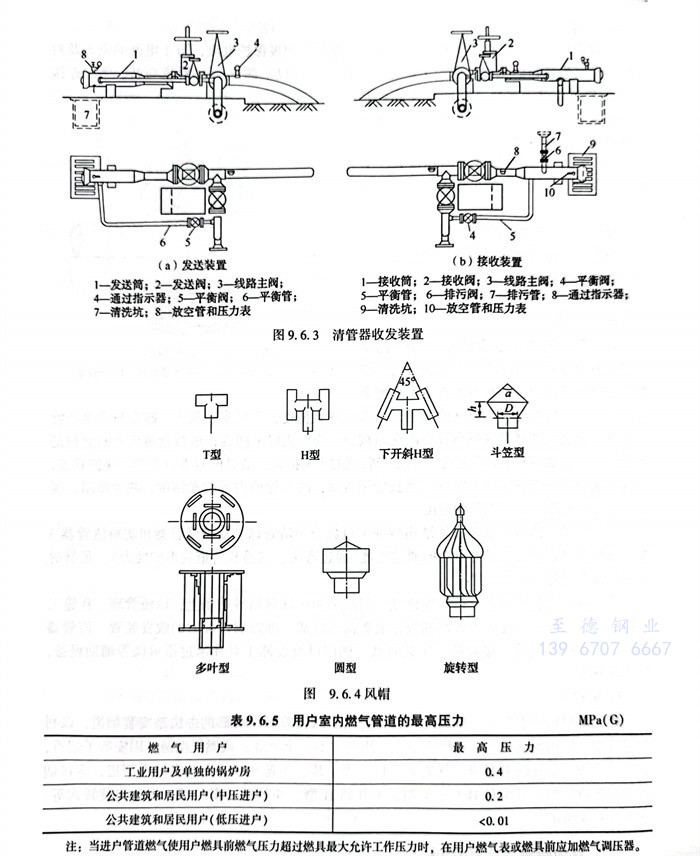

  清管(guan)器收(shou)(shou)發(fa)(fa)裝(zhuang)(zhuang)置(zhi)(zhi)多附設在壓縮機(ji)站(zhan)、門站(zhan)和(he)調壓計量站(zhan)等站(zhan)場(chang)上(shang)，以便管(guan)理(li)。在施工(gong)中需要通(tong)(tong)球掃線(xian)時，往往永久性的(de)收(shou)(shou)發(fa)(fa)裝(zhuang)(zhuang)置(zhi)(zhi)尚未建(jian)成，則(ze)需制作臨(lin)時的(de)收(shou)(shou)發(fa)(fa)裝(zhuang)(zhuang)置(zhi)(zhi)。清管(guan)器收(shou)(shou)發(fa)(fa)裝(zhuang)(zhuang)置(zhi)(zhi)包(bao)括發(fa)(fa)送筒(tong)(tong)、接(jie)收(shou)(shou)筒(tong)(tong)、工(gong)藝管(guan)線(xian)、閥門以及裝(zhuang)(zhuang)卸工(gong)具和(he)通(tong)(tong)過指示儀等輔助設備，見圖9.6.3。

6. 風帽

  燃氣(qi)(qi)燃燒(shao)后(hou)產生(sheng)煙氣(qi)(qi)，排(pai)放過多，且房間通風(feng)(feng)較差時(shi)，可(ke)靠的辦法是(shi)安(an)裝煙道(dao)(dao)，以(yi)利煙氣(qi)(qi)排(pai)出。使用燃具時(shi)，一旦(dan)操(cao)作不(bu)當，則產生(sheng)不(bu)完(wan)全燃燒(shao)，或(huo)燃氣(qi)(qi)泄漏，因安(an)裝了煙道(dao)(dao)，就可(ke)以(yi)預(yu)防(fang)一氧(yang)化碳中毒(du)或(huo)燃氣(qi)(qi)著火、爆炸(zha)等事(shi)故、為避免(mian)風(feng)(feng)、雨、雪進人(ren)煙道(dao)(dao)，應在煙道(dao)(dao)頂端裝設風(feng)(feng)帽(mao)，風(feng)(feng)帽(mao)有H型(xing)(xing)(xing)、T型(xing)(xing)(xing)、下開斜(xie)H型(xing)(xing)(xing)、斗笠型(xing)(xing)(xing)、多葉型(xing)(xing)(xing)、圓型(xing)(xing)(xing)和(he)旋轉式等。如(ru)圖9.6.4所示。
