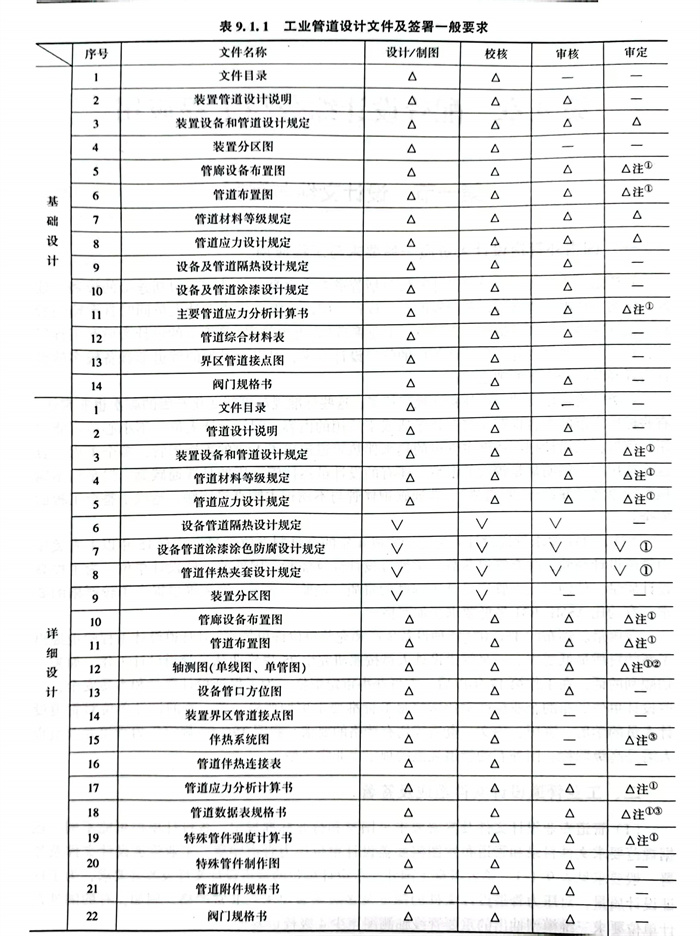

管(guan)道(dao)(dao)專業(ye)設(she)計(ji)(ji)文(wen)件(jian)(jian)及簽(qian)署(shu)要(yao)(yao)(yao)求(qiu)見(jian)國家和行業(ye)標準規定,各設(she)計(ji)(ji)單位(wei)(wei)可能(neng)不同。根據規范要(yao)(yao)(yao)求(qiu)文(wen)件(jian)(jian)目錄和管(guan)道(dao)(dao)布置圖需要(yao)(yao)(yao)蓋設(she)計(ji)(ji)單位(wei)(wei)壓力管(guan)道(dao)(dao)印章。工業(ye)管(guan)道(dao)(dao)設(she)計(ji)(ji)文(wen)件(jian)(jian)及簽(qian)署(shu)一(yi)般要(yao)(yao)(yao)求(qiu)見(jian)表9.1.1。浙江至德鋼(gang)業(ye)有限公司(si)技術人員考察了(le)國外一(yi)些(xie)設(she)計(ji)(ji)單位(wei)(wei)的(de)(de)(de)管(guan)道(dao)(dao)設(she)計(ji)(ji)文(wen)件(jian)(jian)及簽(qian)署(shu)要(yao)(yao)(yao)求(qiu),為了(le)保證設(she)計(ji)(ji)質量,對壓力管(guan)道(dao)(dao)設(she)計(ji)(ji)文(wen)件(jian)(jian)的(de)(de)(de)深度及多級簽(qian)署(shu)要(yao)(yao)(yao)求(qiu)均非常(chang)嚴格,例(li)如,有的(de)(de)(de)國外設(she)計(ji)(ji)單位(wei)(wei)要(yao)(yao)(yao)求(qiu)三維(wei)模型抽出的(de)(de)(de)重要(yao)(yao)(yao)管(guan)線軸測圖至少4級校(xiao)審簽(qian)署(shu)。

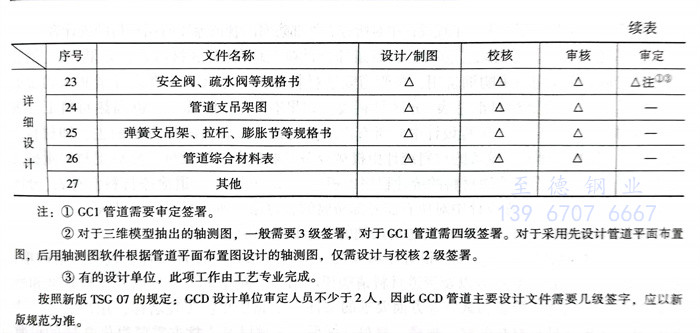

     注:①. GC1管道需要審定簽署(shu)。

        ②. 對(dui)于(yu)三維模型抽出的(de)(de)軸(zhou)測圖,一般需(xu)要(yao)3級簽(qian)署,對(dui)于(yu)GC1管道需(xu)四級簽(qian)署。對(dui)于(yu)采用先(xian)設(she)(she)計(ji)管道平(ping)面(mian)布置(zhi)圖,后用軸(zhou)測圖軟(ruan)件根據管道平(ping)面(mian)布置(zhi)圖設(she)(she)計(ji)的(de)(de)軸(zhou)測圖,僅需(xu)設(she)(she)計(ji)與校(xiao)核2級簽(qian)署。

       ③. 有的設計單位,此項工作由(you)工藝專業完成。


  按照新版TSG 07的(de)規定:GCD設計單位審定人員不(bu)少于2人,因此GCD管道主(zhu)要設計文件需要幾級簽字,應以新版規范為(wei)準。


管道器(qi)材選用有關設計(ji)文件(jian):


 ①. 管(guan)道材料設(she)計說明


   包(bao)含管道(dao)材料(liao)施(shi)工、隔熱施(shi)工、涂漆(qi)施(shi)工說明(ming)。應滿足(zu)整個工程中所能涉及(ji)的管道(dao)材料(liao)的標(biao)準、規范、單位、材料(liao)、標(biao)記、試驗、檢驗等條(tiao)款,對(dui)常用(yong)管子、管件(jian)、閥(fa)門(men)、法蘭(lan)、墊片、螺栓(shuan)、螺柱(zhu)(母)的尺寸及(ji)公(gong)差(cha)進行選擇并做(zuo)出規定


 ②. 管道材料等級規定


   管(guan)道材料(liao)等(deng)級規(gui)定(包括管(guan)道材料(liao)等(deng)級索引、管(guan)道材料(liao)等(deng)級表、管(guan)道壁厚表,管(guan)道分支管(guan)連接表,管(guan)道與儀表材料(liao)分界(jie)規(gui)定)。


   管道材料等(deng)(deng)(deng)級(ji)(ji)索引:一般應(ying)包(bao)括管道等(deng)(deng)(deng)級(ji)(ji)、適用介質、使用溫度范圍、法蘭壓力等(deng)(deng)(deng)級(ji)(ji)、基本材料和(he)腐蝕(shi)裕量等(deng)(deng)(deng)內(nei)容。在基礎工程(cheng)設計階段,可供(gong)工藝系統、儀表和(he)設備等(deng)(deng)(deng)專業(ye)使用。


   管(guan)(guan)道材(cai)料(liao)等級表(biao):針對某個管(guan)(guan)道等級,所使用(yong)的全部管(guan)(guan)道組成件包括管(guan)(guan)子、管(guan)(guan)件、閥門、法蘭、墊片及螺栓(母)以(yi)及其他附(fu)件所使用(yong)的標準、材(cai)料(liao)、尺寸、型號等作出規(gui)定。


   管道壁厚(hou)表:針對具體等級,將工程(cheng)中所使用的(de)各種等級管徑的(de)管道壁厚(hou)進(jin)行規(gui)定并列(lie)出表格。


   管(guan)道支(zhi)管(guan)連(lian)接表(biao):針對每個(ge)具體(ti)等級(ji),對從主管(guan)上引出(chu)支(zhi)管(guan)所采用的根部連(lian)接形式進(jin)行規定。


   管(guan)道與儀表(biao)材(cai)料分(fen)界(jie)規(gui)定:將管(guan)道上的儀表(biao)測量元(yuan)(yuan)件(jian)(jian)按儀表(biao)種(zhong)類(lei)、管(guan)道的等級對(dui)管(guan)道和儀表(biao)專業進(jin)行“元(yuan)(yuan)件(jian)(jian)”歸屬分(fen)工,以保證(zheng)管(guan)道和儀表(biao)各自(zi)使用元(yuan)(yuan)件(jian)(jian)的不錯(cuo)、不漏,相互(hu)匹配。


 ③. 隔熱設計規定


  對隔熱(re)等(deng)級、隔熱(re)材料、隔熱(re)厚度、隔熱(re)結(jie)構的(de)要(yao)求做具體的(de)規(gui)定。


 ④. 防(fang)腐與涂漆(qi)設計規(gui)定


   對防腐等級(ji)、防腐材料、防腐要(yao)求(qiu)和涂(tu)漆涂(tu)色的要(yao)求(qiu)做(zuo)具體的規定(ding)。鋼(gang)(gang)材表(biao)(biao)面(mian)原始銹蝕等級(ji),鋼(gang)(gang)材表(biao)(biao)面(mian)處(chu)理,表(biao)(biao)面(mian)除銹質量等級(ji)。設備(bei)、管(guan)道及鋼(gang)(gang)結構的表(biao)(biao)面(mian)色及標志。埋地設備(bei)及管(guan)道的涂(tu)漆外防腐。


⑤. 管道隔熱(re)材料匯總表


   工程設計中對所有需(xu)隔(ge)熱的管道隔(ge)熱所用的主、輔材料(liao)的統(tong)計表。


⑥. 管道涂漆材料匯總表(biao)


   工程設計(ji)(ji)中對所(suo)有需(xu)外部防腐的管(guan)道涂漆所(suo)用材料的統(tong)計(ji)(ji)表(biao)。


 ⑦. 管道綜合材料匯總表


  包括:a. 管(guan)道(dao)綜合材(cai)料(liao)(liao)匯總表(biao)(分區材(cai)料(liao)(liao)表(biao),如(ru)果有(you))。供管(guan)道(dao)材(cai)料(liao)(liao)控制專業(ye)和用戶采(cai)購詢價用,按管(guan)道(dao)安裝材(cai)料(liao)(liao)分類、分區、并(bing)有(you)設計量和采(cai)購量的匯總材(cai)料(liao)(liao)表(biao)。


            b. 管架材(cai)料匯總表(分區材(cai)料表,如果有)。


          c.設備(bei)、管(guan)道隔熱材(cai)(cai)料(liao)(liao)匯總(zong)表(biao)(biao)(分區材(cai)(cai)料(liao)(liao)表(biao)(biao),如果有)。工程設計(ji)(ji)中(zhong)對(dui)所(suo)有需隔熱的(de)(de)(de)設備(bei)、管(guan)道隔熱所(suo)用的(de)(de)(de)主(zhu)、輔材(cai)(cai)料(liao)(liao)的(de)(de)(de)統計(ji)(ji)表(biao)(biao)。(有的(de)(de)(de)工程公司(si)設備(bei)的(de)(de)(de)材(cai)(cai)料(liao)(liao)統計(ji)(ji)由機械設備(bei)專業(ye)負責統計(ji)(ji)數量,然后把材(cai)(cai)料(liao)(liao)量提(ti)交給管(guan)道專業(ye)匯總(zong)。設備(bei)涂漆材(cai)(cai)料(liao)(liao)的(de)(de)(de)統計(ji)(ji)程序也相(xiang)同)。


         d.設備、管道涂漆材(cai)料匯總(zong)表(biao)(分區(qu)材(cai)料表(biao),如(ru)果有(you))。工程設計中對所有(you)需外部(bu)防腐的管道涂漆所用材(cai)料的統(tong)計表(biao)。


 ⑧. 非標(biao)管(guan)件圖


   工程(cheng)設(she)(she)計中管(guan)道所用(yong)到的非標管(guan)件的制造、檢驗的設(she)(she)計圖。


 ⑨. 管(guan)道材料請(qing)購(gou)文件


   工程(cheng)設計中編(bian)寫的(de)(de)一套用于采(cai)購(gou)的(de)(de)設計文(wen)件,包括:請購(gou)單、圖紙(如果(guo)有(you))、設計數(shu)據(ju)表以(yi)及管道材(cai)料(liao)請購(gou)說(shuo)明書等(deng)(deng)。對于本(ben)工程(cheng)采(cai)用的(de)(de)工程(cheng)標準和(he)所采(cai)購(gou)的(de)(de)材(cai)料(liao)在制造、檢驗和(he)試驗等(deng)(deng)方面要求的(de)(de)文(wen)件。


   a. 請購單:工(gong)程(cheng)名稱(cheng)(cheng)、用戶名稱(cheng)(cheng)、請購單號、工(gong)程(cheng)代號、材料名稱(cheng)(cheng)、規格、材料、標準、數量以(yi)及供貨方需要(yao)提供文件的(de)份數等買方的(de)具體要(yao)求(qiu)。


   b. 設計數據表:對所采購材料更具體的要求,如疏水閥數據表、特(te)殊管件數據表。


   c. 請購說(shuo)明書(shu):概述、圖紙和數(shu)據、采購技(ji)術要求、試驗(yan)和檢驗(yan)、標記(ji)等。
