一、GB 50316 螺栓/螺母選(xuan)用(yong)的(de)要點
1. 管道用緊固件,包括六角頭螺(luo)栓、雙頭螺柱、螺母和墊圈等零件,應選用國家現行標準中的標準緊固件,并在規范所規定材料的范圍內選用。
2. 用于法(fa)(fa)蘭連接的緊固(gu)件材料,應符(fu)合國家現(xian)行的法(fa)(fa)蘭標準(zhun)的規定(ding),并與(yu)墊(dian)片類型(xing)相適應。
3. 法(fa)蘭連接用(yong)緊(jin)固件螺(luo)紋的(de)螺(luo)距不宜(yi)大(da)于3mm。直徑M30以上的(de)緊(jin)固件可采用(yong)細牙螺(luo)紋。
4. 碳(tan)鋼緊(jin)固件應符合國家(jia)現行法(fa)蘭標準中(zhong)規定(ding)的使用溫(wen)度(du)。
5. 用于各種不同法蘭的(de)緊固件應符(fu)合下列規定。
①. 在一(yi)(yi)對法(fa)蘭(lan)(lan)中有一(yi)(yi)個(ge)是鑄鐵、青銅或其他鑄造法(fa)蘭(lan)(lan),則緊(jin)固件(jian)要使用較低強度的法(fa)蘭(lan)(lan)所配(pei)的緊(jin)固件(jian)材料。但符合(he)下(xia)列條件(jian)時,可按所述任(ren)一(yi)(yi)個(ge)法(fa)蘭(lan)(lan)配(pei)選緊(jin)固件(jian)材料:
a. 兩個法(fa)蘭均為全平面,并采(cai)用(yong)全平面的墊片;
b. 考慮到持(chi)續載(zai)荷(he)、位移應(ying)變、臨時(shi)荷(he)載(zai)以及(ji)法蘭強度(du)各方面的因素,對擰緊(jin)螺栓的順序(xu)和(he)扭矩已作了規定。
②. 當不同等級的法蘭以螺栓(shuan)緊固(gu)在一(yi)起時,擰緊螺栓(shuan)的扭矩應(ying)符合(he)低(di)等級法蘭的要求。
6. 在(zai)劇烈循(xun)環條(tiao)件下,法蘭連接(jie)用的(de)螺栓或雙頭螺柱,應采用合(he)金鋼的(de)材料。
7. 金(jin)屬管道組成件(jian)上采用直(zhi)(zhi)接擰入螺(luo)(luo)柱的螺(luo)(luo)紋孔(kong)(kong)時,應有(you)足夠的螺(luo)(luo)孔(kong)(kong)深(shen)度,對于(yu)鋼制件(jian)其深(shen)度至(zhi)少應等于(yu)公(gong)稱螺(luo)(luo)紋直(zhi)(zhi)徑,對于(yu)鑄鐵件(jian)不(bu)應小于(yu)1.5倍(bei)的公(gong)稱螺(luo)(luo)紋直(zhi)(zhi)徑。
二、SH/T3059螺(luo)栓(shuan)/螺(luo)母選用的要點
1. 法蘭緊固件(jian),應(ying)能保證墊片達到初始密封(feng)條件(jian),并在整個操作過(guo)程中保持墊片的密封(feng)性。
2. 六角頭螺(luo)(luo)栓(shuan)宜用(yong)于PN≤2.0MPa的法蘭連接。PN>2.0MPa或在高(gao)溫條件下應(ying)采用(yong)全螺(luo)(luo)紋(wen)螺(luo)(luo)柱或等(deng)長雙頭螺(luo)(luo)柱。
3. 屈服(fu)強度不超過235MPa的低(di)(di)強度緊固件,僅使(shi)用于焊后(hou)熱處(chu)理2.0MPa非金(jin)屬墊片的法蘭(lan)連(lian)接(jie),并不得(de)應(ying)用于劇烈循環(huan)操作工況,碳(tan)鋼低(di)(di)強度緊固件工作溫度范圍為-20~200℃。
4. 經(jing)變形(xing)硬化的奧氏體不銹(xiu)鋼緊固(gu)(gu)件用于非軟質(zhi)墊片法(fa)蘭連(lian)(lian)接時,應驗算緊固(gu)(gu)件承載能力是(shi)否能符合連(lian)(lian)接要求,且使用溫度(du)不得超過500℃。
5. 緊固件應符合現行SH/T 3404《管法蘭用緊固件》或與其相當標準的規定。
三、SH/T 3404螺栓/螺母選用的要點

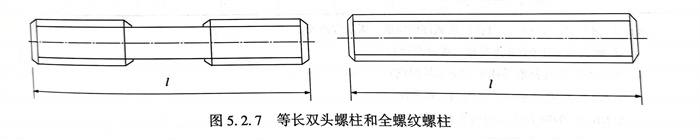

1. 等長雙頭螺(luo)柱和全螺(luo)紋螺(luo)柱如圖5.2.7所示。螺(luo)柱長度包括兩端倒(dao)角(jiao)部分。
2. 六角螺母(mu)如圖5.2.8所示(shi),分(fen)為(wei)I型(xing)、II型(xing),I型(xing)為(wei)薄型(xing)螺母(mu);II型(xing)為(wei)厚型(xing)(螺母(mu))。
3. 技(ji)術條件。

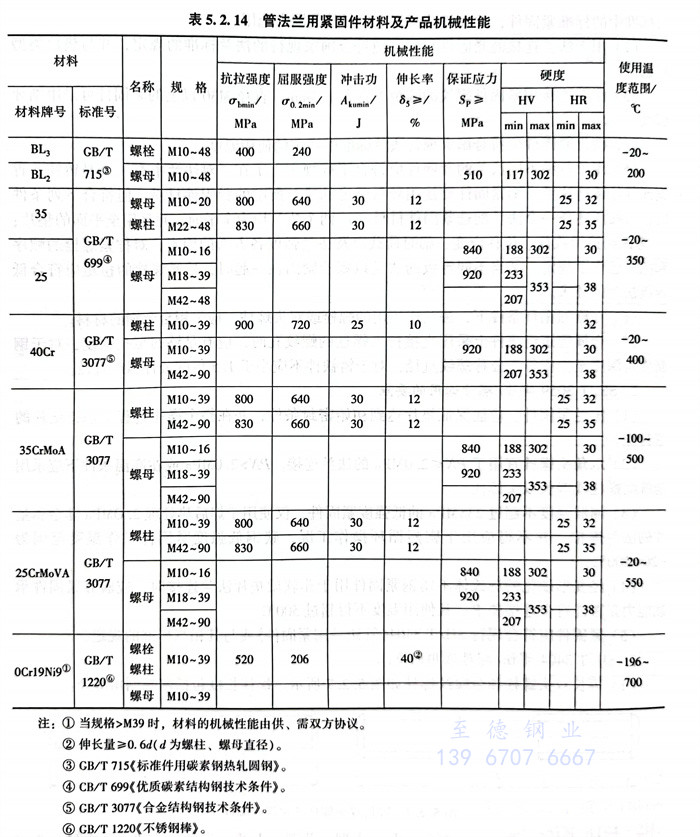

①. 緊固件材料及產品機械(xie)性能應符合(he)表5.2.14的(de)規定。
注:①. 當規(gui)格>M39時(shi),材料的機(ji)械性能由供(gong)、需雙方協議。
②. 伸長(chang)量≥0.6d(d為(wei)螺柱、螺母直徑(jing))。
③. GB/T 715《標準件用碳素鋼熱軋圓鋼》。
④. CB/T 699《優質碳素結構鋼技術條件》。
⑤. GB/T 3077《合金結構鋼技術條件》。
⑥. GB/T 1220《不銹鋼棒》。
②. 螺紋的基本尺寸應符合GB/T 196《普通螺紋基本尺寸(直徑1~600mm)》的規定。螺紋精度應符合GB/T 197《普通螺紋公差與配合(直徑1~355mm)》的規定,其中螺栓和螺柱為6G級,螺母為6H級。
③. 螺(luo)紋牙側的表面粗糙度不(bu)大于Ra6.3。
④. 螺(luo)(luo)栓、螺(luo)(luo)柱、螺(luo)(luo)母的其他尺寸及形位公差(cha)應符合GB3103.1《緊固件公差(cha)螺(luo)(luo)栓螺(luo)(luo)釘和螺(luo)(luo)母》B級產品的規定(ding)。
⑤. 緊固件的表面缺陷(xian)應分(fen)別(bie)符(fu)合GB 5779.1和GB 5779.2中有關規(gui)定。
⑥. 螺(luo)栓和螺(luo)柱(zhu)末端按GBZ的規定(ding)加工。
⑦. 碳素鋼及合金結構鋼制成的緊(jin)固件應進(jin)行焊后熱(re)處理(li);不銹鋼制成的緊(jin)固件不做表面處理(li)。
四(si)、HG/T 20613和(he)HG/T 20634 螺栓/螺母選用(yong)的要點
1. HG/T 20613緊固件包括:六角頭螺栓、等長雙頭螺、全螺紋螺柱和螺母。HG/T20634緊固件包括:六角頭螺栓、全螺紋螺柱和I型六角螺母和專用螺母。
2. 緊固件的型式及使用壓力和溫度范圍、緊固件材料的強度等級按HG/T 20613(PN系列)和HG/T 20634(Class系列)60規定。

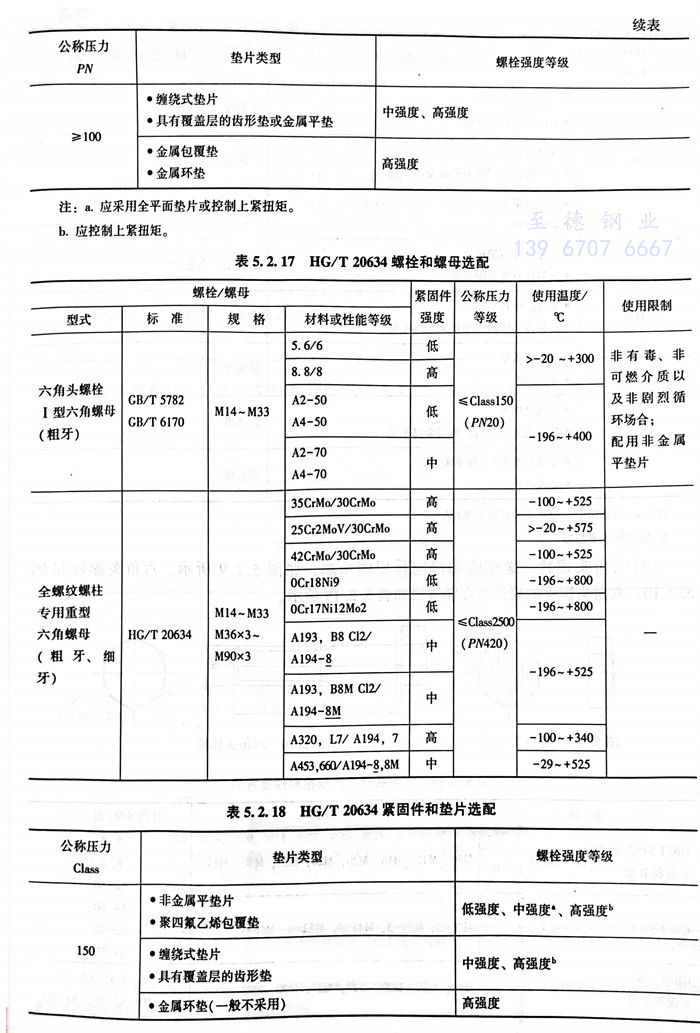

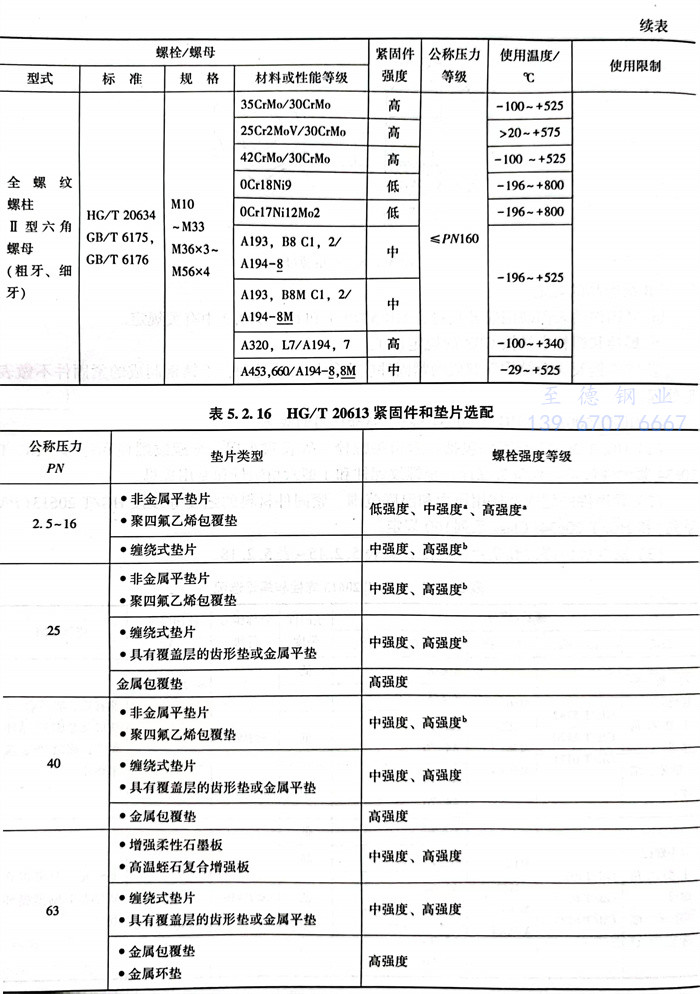

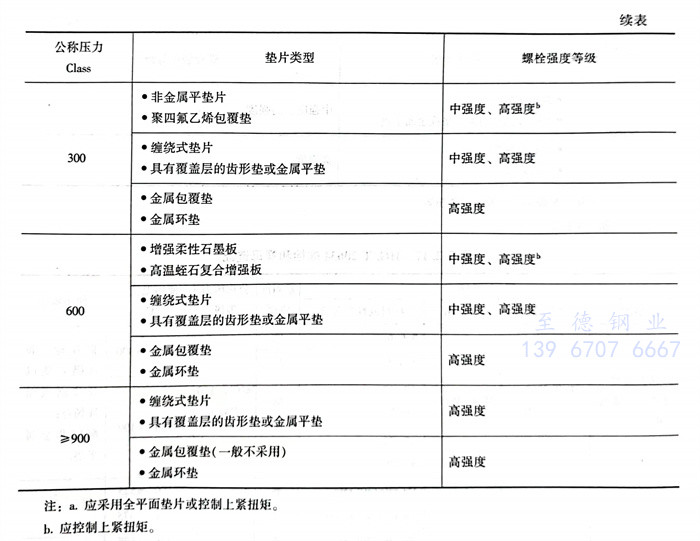

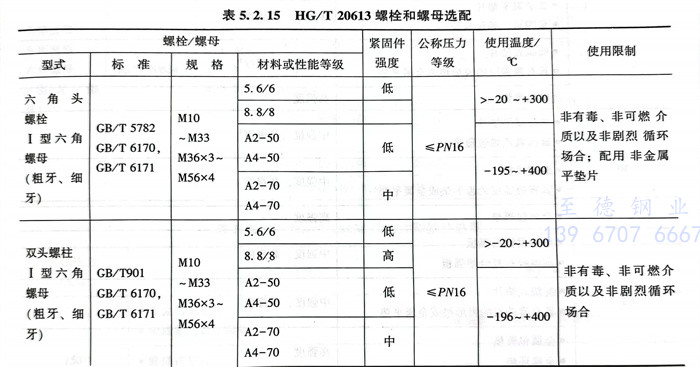

3. 法蘭、緊固件和(he)墊片的選配(pei),見(jian)表5.2.15~表5.2.18。

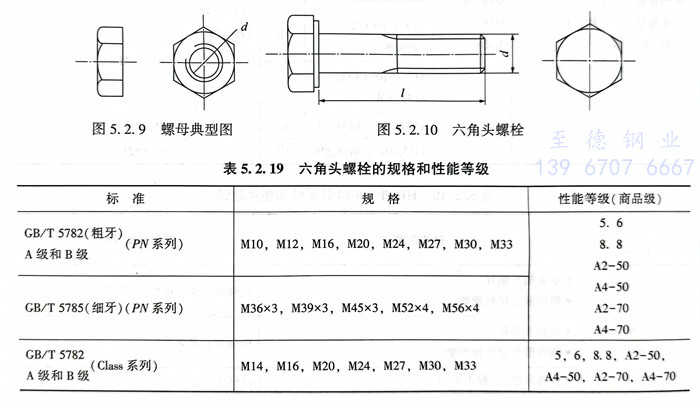

4. 六角頭螺(luo)栓。螺(luo)栓的端部(bu)應采用倒角端,如圖5.2.9所示。六角頭螺(luo)栓見圖5.2.10,六角頭螺(luo)栓的規格及性能等級如表5.2.19所示。

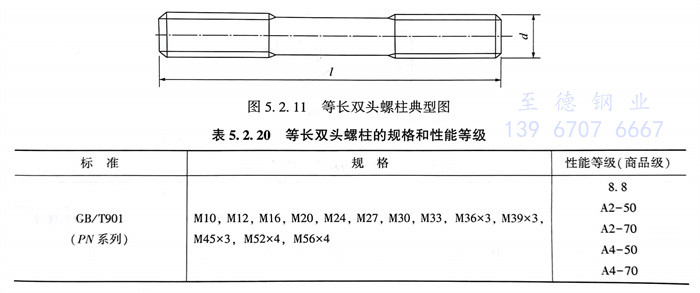

5. 等長雙頭(tou)(tou)螺柱。等長雙頭(tou)(tou)螺柱典型(xing)圖見圖5.2.11。等長雙頭(tou)(tou)螺柱的(de)規格和(he)性能等級見表5.2.20,Class系列沒有(you)等長螺柱。

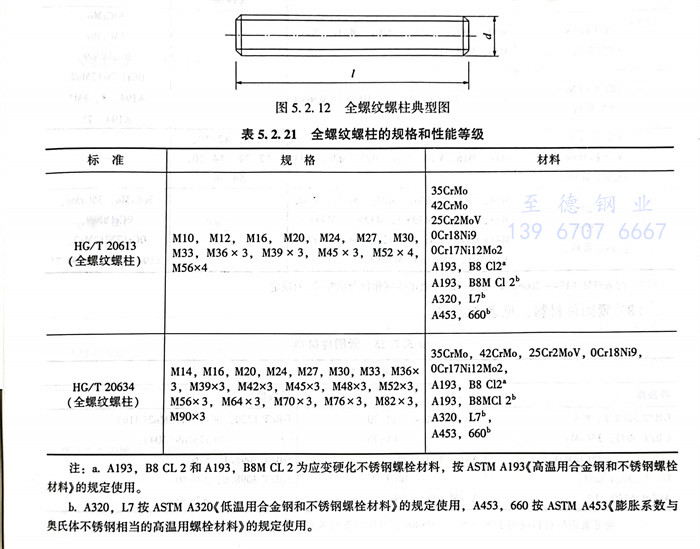

6. 全螺(luo)紋螺(luo)柱。全螺(luo)紋螺(luo)柱典型圖(tu)見(jian)圖(tu)5.2.12。全螺(luo)紋螺(luo)柱的規(gui)格(ge)和性能(neng)等(deng)級見(jian)表5.2.21。

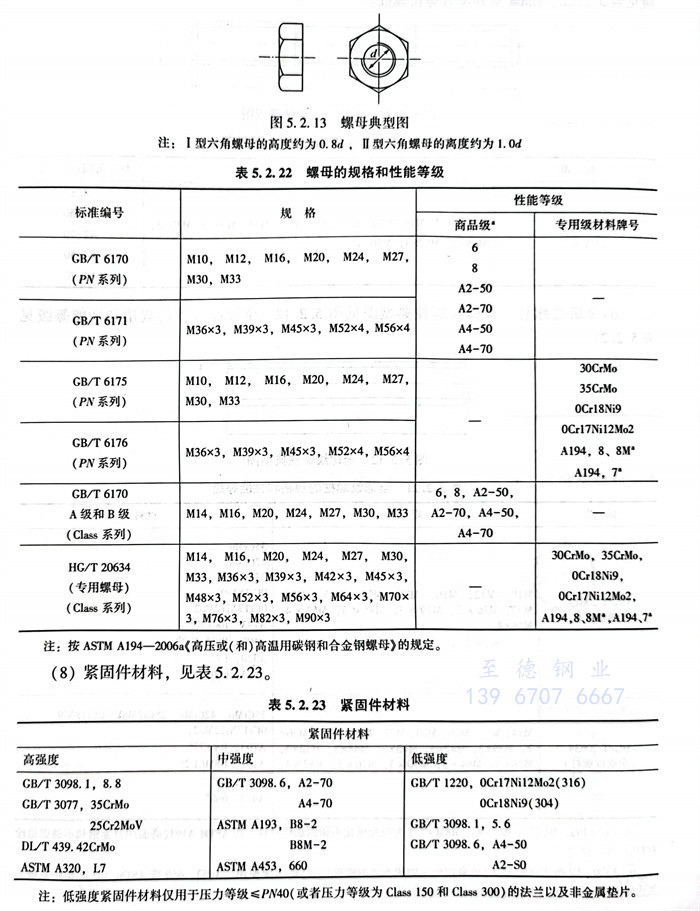

7. 螺(luo)母(mu)。管法蘭用螺(luo)母(mu)的(de)(de)型(xing)式和尺寸應符合GB/T 6170、GB/T 6171的(de)(de)要求。見圖5.2.13。螺(luo)母(mu)的(de)(de)規(gui)格(ge)和性能等級見表(biao)5.2.22。
8. 堅(jian)固件材料見表(biao) 5.2.23
9. 緊固件的使用(yong)規定(ding)。
①. 商品級六角頭螺栓及螺母使用條件應符合下列各條要求:a.(Class150);b.非劇烈循環場合;c.配用非金屬墊片;d.介質為非易燃、易爆及毒性危害程度較大的場合。
②. 商品級雙頭螺柱及螺母的使用條件應符合下列要求:a.PN≤4.0MPa(Class300)300);b.非劇烈循環場合。
③. 對于美洲體系除上述①外,對于歐洲體系除上述①、②外應選用專用級螺柱(雙頭螺柱或全螺紋螺柱)和專用級螺母。纏繞墊、金屬包覆墊、齒形組合墊、金屬環墊等半金屬或金屬墊片應使用35CrMoA或25Cr2MoVA等高強度螺柱(雙頭螺柱或全螺紋螺柱)。
④. 高溫、劇烈循環場合或PN≥16.0MPa的高壓條件下應選用全螺紋螺柱。

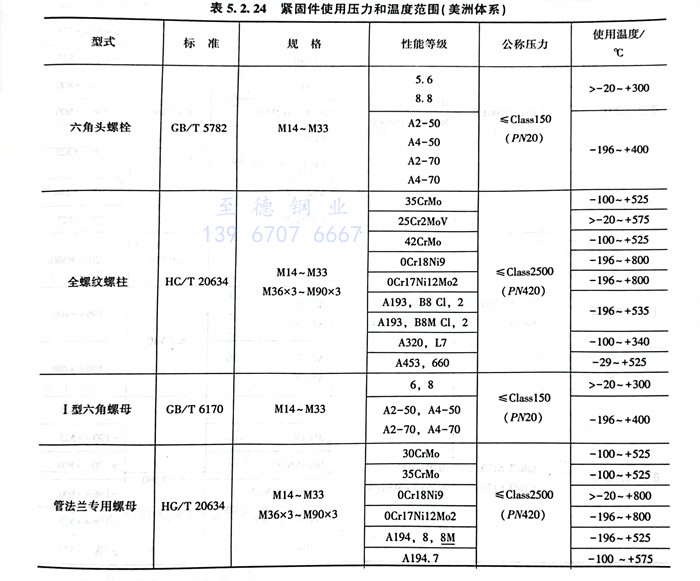

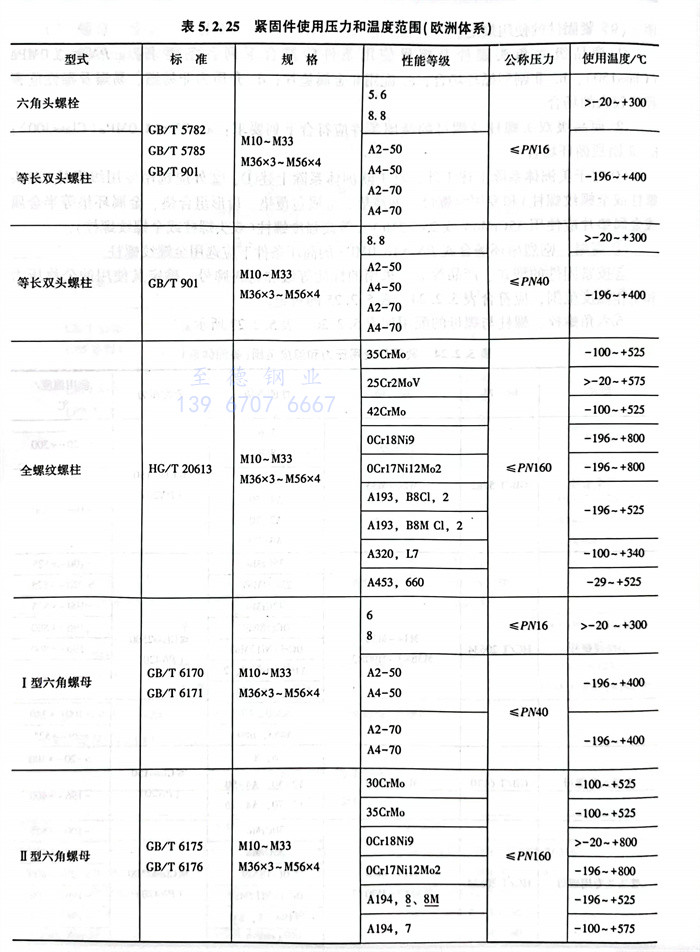

⑤. 按緊固件的型式、產品等級、采用的性能等級和材料牌號,確定其使用的公稱壓力和工作溫度范圍,應符合表5.2.24、表5.2.25的規定。

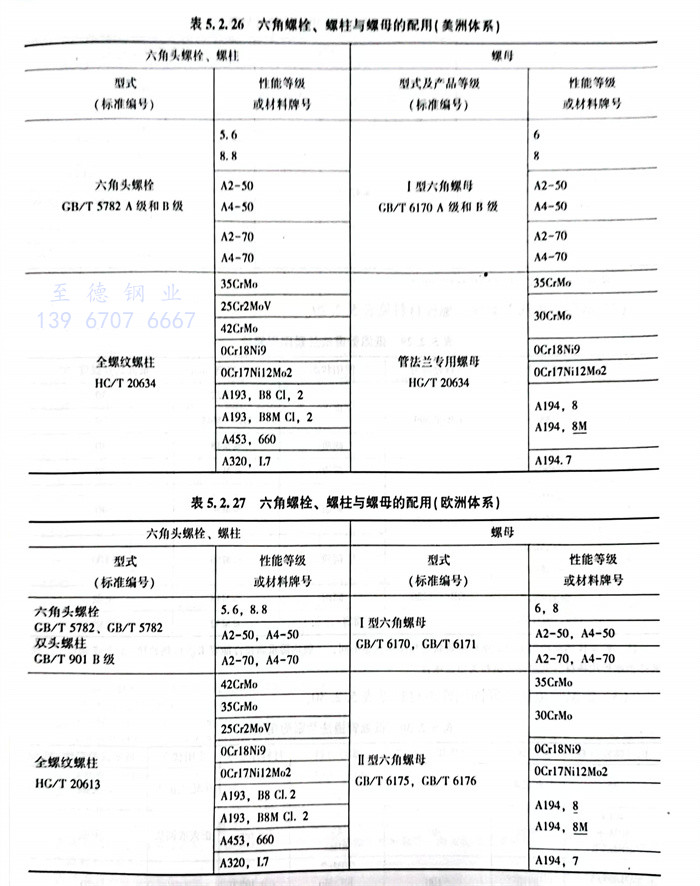

⑥. 六角螺栓、螺柱與螺母的配用如表5.2.26、表5.2.27所示。
