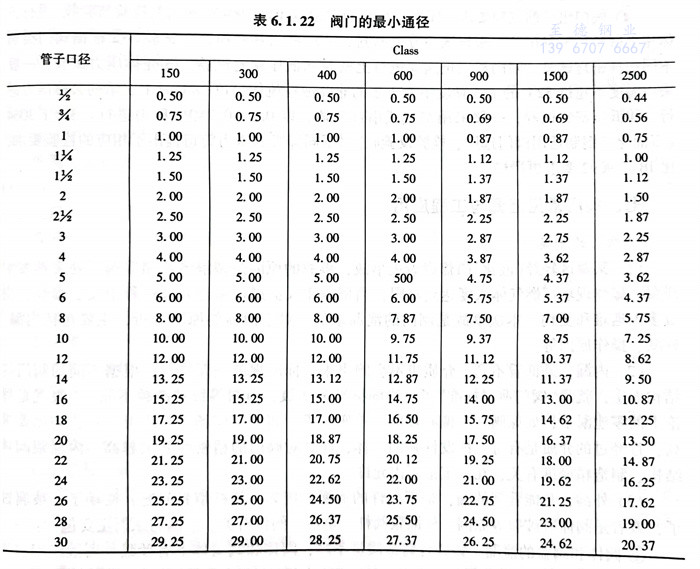

閥門流道最小直徑也就是閥門通徑,是閥門流通能力的重要工藝參數。閥門流量系數和流阻系數與閥門的通道(流道)面積,亦即閥體流道最小直徑有關。標準型使用最廣泛,除球閥、小口徑鍛鋼閥(API 602)以及管線閥(API6D)外,適用于其他各種閥門。此類閥門,如用戶未對通徑作出特定要求,閥門通徑按ASME B16.34和GB/T 12224的規定。管線用閥的全通徑由于管線用閥需通球清管的特定要求,API6D對全通徑作出特定要求。球閥通徑由于球閥結構的特殊性,因此AP1 608、GB/T 12237等球閥標準中的所謂“通徑”比上述標準型閥門的通徑要小一些,而且還列入了通徑更小的“縮徑”及“雙縮徑”。用戶選型時必須注意,并在閥門數據表中明示,以免發生糾紛。小口徑鍛鋼閥的通徑由于小口徑鍛鋼閥由實心鍛件機加工而成,因此,API 602和JB/T7746等小口徑鍛鋼閥標準中規定最小通徑比上述標準型閥門通徑要小得多。


  根(gen)據流(liu)體的(de)(de)(de)(de)流(liu)量和允許(xu)的(de)(de)(de)(de)壓力損(sun)失來確(que)定閥(fa)門(men)(men)的(de)(de)(de)(de)尺寸,一般應與管道的(de)(de)(de)(de)尺寸一致。阻(zu)力損(sun)失管道內的(de)(de)(de)(de)壓力損(sun)失有(you)(you)相當一部分是由于閥(fa)門(men)(men)所造成。有(you)(you)些閥(fa)門(men)(men)結構的(de)(de)(de)(de)阻(zu)力大,但各種(zhong)閥(fa)門(men)(men)又有(you)(you)其固有(you)(you)的(de)(de)(de)(de)功(gong)能特性。同一種(zhong)型式的(de)(de)(de)(de)閥(fa)門(men)(men)有(you)(you)的(de)(de)(de)(de)阻(zu)力大,有(you)(you)的(de)(de)(de)(de)阻(zu)力小。閥(fa)門(men)(men)口徑的(de)(de)(de)(de)確(que)定應與管道相匹(pi)配(pei)。管道設(she)計應用的(de)(de)(de)(de)標準體系是決定管道其他(ta)元件應用標準的(de)(de)(de)(de)基(ji)礎。
