一、閘(zha)閥(fa)的(de)概述

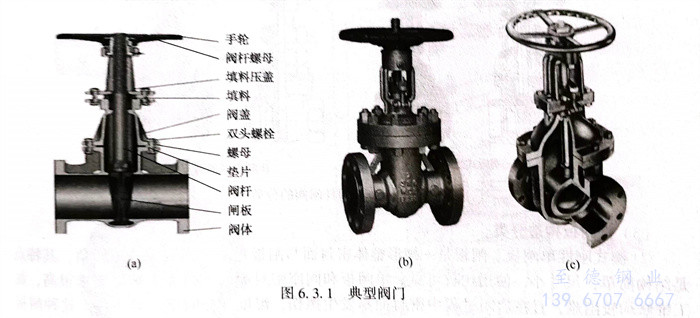

  閘閥，也叫閘板閥、閘門閥，是廣泛使用的一種閥門。它的閉合原理是，閘板密封面與閘座密封面高度光潔、平整與一致，互相貼合，可阻止介質流過，并依靠頂楔、彈簧或閘板的楔形，來增強密封效果。典型閥門見圖6.3.1。

二、閘閥的分類

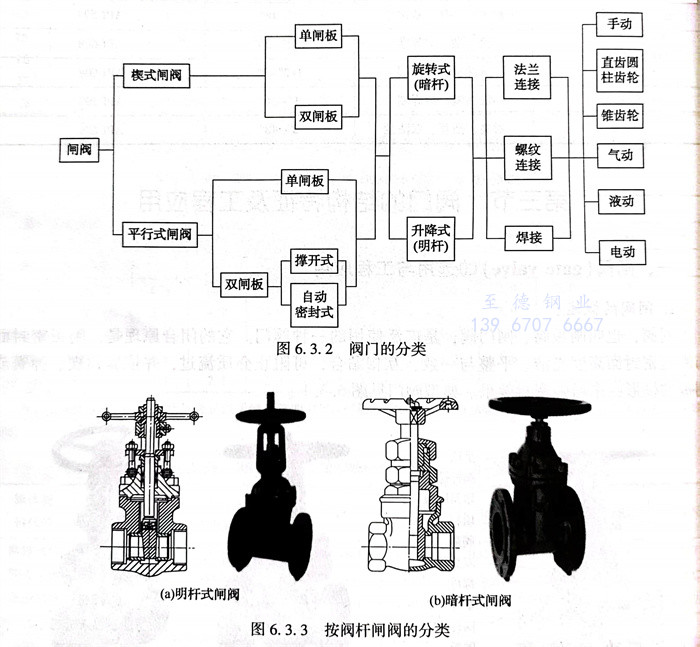

 1. 閘(zha)閥的(de)總分(fen)類見圖6.3.2。

 2. 按(an)閥桿可(ke)分為明桿式(shi)和暗桿式(shi)（圖6.3.3）。

  ①. 明桿式

     閥(fa)(fa)桿(gan)螺(luo)紋(wen)(wen)(wen)露在(zai)上部，與之(zhi)配合的閥(fa)(fa)桿(gan)螺(luo)母裝(zhuang)在(zai)手(shou)輪中心，旋(xuan)轉手(shou)輪就是(shi)旋(xuan)轉螺(luo)母，從而使閥(fa)(fa)桿(gan)升降。這種閥(fa)(fa)門，啟閉程度可以(yi)(yi)從螺(luo)紋(wen)(wen)(wen)中看(kan)出，便于(yu)操(cao)作(zuo)；對于(yu)閥(fa)(fa)桿(gan)螺(luo)紋(wen)(wen)(wen)的潤滑和檢查很方便；特別是(shi)螺(luo)紋(wen)(wen)(wen)與介(jie)質不接觸(chu)，可避(bi)免腐蝕(shi)性介(jie)質的腐蝕(shi)，所以(yi)(yi)石油化(hua)工管(guan)道(dao)中采(cai)用(yong)較多(duo)。但(dan)螺(luo)紋(wen)(wen)(wen)外露，容(rong)易粘(zhan)上空氣中的塵埃，加速磨損，故應盡量(liang)安裝(zhuang)于(yu)室內。

  ②. 暗桿式

     閥(fa)桿(gan)螺(luo)紋在下部，與(yu)(yu)閘板中心螺(luo)母配合，升降(jiang)閘板依靠旋(xuan)轉(zhuan)閥(fa)桿(gan)來(lai)實(shi)現，而閥(fa)桿(gan)本身看不(bu)出移(yi)動。這(zhe)種(zhong)閥(fa)門的(de)(de)(de)唯一優(you)點(dian)是，開啟時閥(fa)桿(gan)不(bu)升高，適合于(yu)安(an)裝(zhuang)在操作(zuo)位置受到(dao)限制(zhi)的(de)(de)(de)地方。它的(de)(de)(de)缺點(dian)很明顯，啟閉程(cheng)度難以掌握，閥(fa)桿(gan)螺(luo)紋與(yu)(yu)介質(zhi)接觸，容易腐蝕損壞。

  ③. 大口徑或高中壓閥門用明桿，DN50以下的低壓的無腐蝕介質閥門通常采用暗桿。

 3. 按閘板構造分類

   ①. 楔式(shi)剛(gang)性(xing)單閘(zha)板

     閘(zha)(zha)板(ban)是一楔(xie)形(xing)整體密封面與閘(zha)(zha)板(ban)垂(chui)直中(zhong)心(xin)線成一定傾角，其特點是結構簡單(dan)，尺寸(cun)小，使用比較(jiao)可靠。單(dan)閘(zha)(zha)板(ban)和(he)閥座密封面的楔(xie)角加工(gong)精度要(yao)求很高，加工(gong)維(wei)修均較(jiao)困(kun)難，且在啟閉(bi)過程中(zhong)密封面易發生擦傷(shang)，溫(wen)(wen)度變化時(shi)閘(zha)(zha)板(ban)易卡(ka)住。這種(zhong)閘(zha)(zha)板(ban)是用于常溫(wen)(wen)、中(zhong)溫(wen)(wen)、各種(zhong)壓力的閘(zha)(zha)閥。

   ②. 楔式彈性單(dan)閘板(ban)

     在閘板中(zhong)部開環狀槽或由兩(liang)塊閘板組焊而成，中(zhong)間為空心楔角加工。其特點是結構簡單(dan)，密(mi)封面(mian)可靠，能自行補償，由于異(yi)常負荷而引起的閥體變形，可以防止閘板卡住，但關閉力矩不宜過大，以防超過閘板彈性范(fan)圍(wei)。彈性閘板適用(yong)于各種壓力、溫度的中(zhong)、小口徑(jing)閘閥，及(ji)啟閉頻繁(fan)的場合(he)，但要求介質(zhi)中(zhong)含(han)固(gu)體雜質(zhi)少(shao)且(qie)不適用(yong)于易結焦(jiao)的介質(zhi)。

   ③. 楔式雙閘(zha)板

     由兩塊(kuai)原板組成(cheng)用(yong)球面(mian)頂心鉸接(jie)，稱楔(xie)式閘(zha)(zha)板。閘(zha)(zha)板密封面(mian)的楔(xie)角可以靠(kao)頂心自動調整，溫(wen)度變化時不(bu)易(yi)被卡住，也不(bu)易(yi)產生擦傷現象(xiang)。其(qi)缺點是結構復雜，零件較多，閘(zha)(zha)板容易(yi)脫落，不(bu)適用(yong)于黏性介(jie)質，一(yi)般(ban)用(yong)于水(shui)和蒸汽介(jie)質。

   ④. 平行式雙閘板

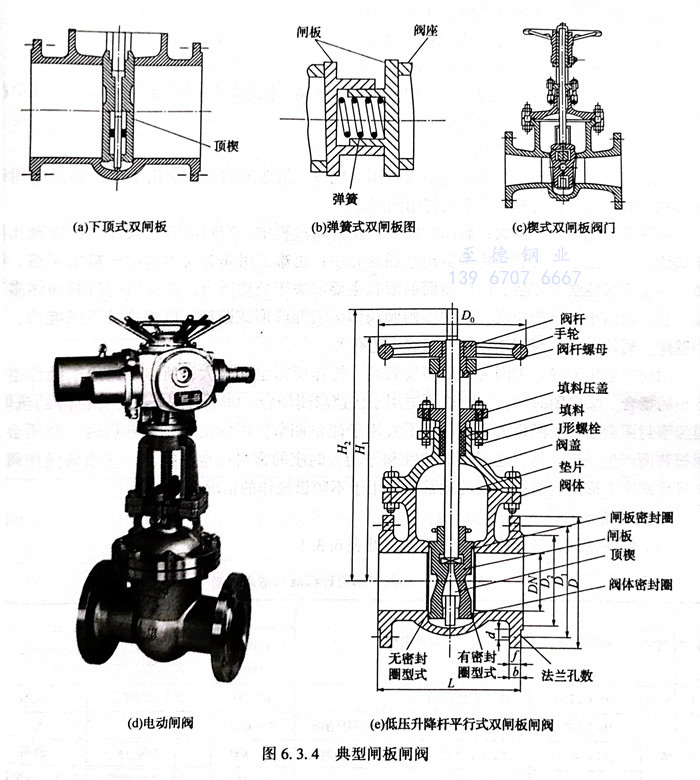

     閘(zha)(zha)(zha)板兩密(mi)封(feng)面(mian)相互平(ping)行，分為自動密(mi)封(feng)式(shi)和撐(cheng)開(kai)式(shi)兩種。自動密(mi)封(feng)式(shi)平(ping)行雙閘(zha)(zha)(zha)板閘(zha)(zha)(zha)閥(fa)，是(shi)依靠介質的壓(ya)力把(ba)(ba)閘(zha)(zha)(zha)板推向出口側，閥(fa)座密(mi)封(feng)面(mian)達(da)到單(dan)面(mian)密(mi)封(feng)的目的。若介質壓(ya)力較低，其密(mi)封(feng)性(xing)不(bu)易保證，因此在(zai)兩塊(kuai)(kuai)閘(zha)(zha)(zha)板之間放置(zhi)一個(ge)彈簧，在(zai)關閉時彈簧被壓(ya)縮，靠彈簧力的作用，以實現密(mi)封(feng)。由(you)于彈簧把(ba)(ba)閘(zha)(zha)(zha)板壓(ya)緊在(zai)閥(fa)座上，密(mi)封(feng)面(mian)易被擦(ca)傷(shang)和磨(mo)損(sun)，目前已(yi)很少采用這種型式(shi)的閘(zha)(zha)(zha)閥(fa)。撐(cheng)開(kai)式(shi)是(shi)用頂楔把(ba)(ba)塊(kuai)(kuai)閘(zha)(zha)(zha)板撐(cheng)開(kai)壓(ya)緊在(zai)閥(fa)座密(mi)封(feng)面(mian)上，達(da)到強制密(mi)封(feng)。見圖(tu)6.3.4。

三(san)、適(shi)用范圍

（1）閘(zha)閥(fa)(fa)在(zai)管路中主要起切(qie)斷(duan)作用(yong)。關閉件（閘(zha)板）沿閘(zha)座中心線的(de)垂直(zhi)方(fang)向移(yi)動。閘(zha)閥(fa)(fa)與截止閥(fa)(fa)相(xiang)比，流(liu)阻小(xiao)、啟閉力小(xiao)，密封可靠，是最常用(yong)的(de)一種閥(fa)(fa)門。

（2）當(dang)部分開啟時(shi)，介質會在閘(zha)板(ban)背面產生渦流，易(yi)引起(qi)閘(zha)板(ban)的沖蝕和(he)振動(dong)，閥(fa)座的密封面也易(yi)損壞(huai)，故一般(ban)不作為節流用。

（3）與球閥(fa)和蝶閥(fa)相比，閘(zha)閥(fa)開啟時(shi)間較(jiao)(jiao)長，結(jie)構尺寸較(jiao)(jiao)大，不宜用在(zai)直徑較(jiao)(jiao)大的情(qing)況(kuang)。可雙向流動(dong)，重量較(jiao)(jiao)重。

（4）明桿適用于腐蝕介質及室(shi)內管道。

（5）閘(zha)閥不(bu)宜用(yong)于(yu)有固體沉(chen)降(jiang)的流體，也不(bu)宜用(yong)于(yu)流量調節。

（6）如密封性要求極(ji)其(qi)嚴格，可采用雙閘板式。

（7）在DN≤50時(shi)(shi)一般使用剛性單閘板，在DN＞50時(shi)(shi)一般使用彈性單閘板。

（8）對(dui)于低(di)溫系(xi)統的(de)彈(dan)性單閘(zha)板閘(zha)閥，應在其高壓(ya)側的(de)閘(zha)板上開一個排氣孔。

（9）在要求低(di)泄(xie)漏的(de)工(gong)況，應采用低(di)泄(xie)漏的(de)閘(zha)閥。低(di)泄(xie)漏的(de)閘(zha)閥有多種結構，其中(zhong)在化工(gong)裝置中(zhong)一般使(shi)用波(bo)紋管式閘(zha)閥。

四、閘閥的缺點及(ji)不適用范圍

  浙江(jiang)至德(de)鋼業有(you)(you)限公司工程師發現管道設計人員經常有(you)(you)閘(zha)(zha)閥(fa)誤用的現象。雖然閘(zha)(zha)閥(fa)是石(shi)油化工生產裝置中用得較多的一種類型，但有(you)(you)些工況(kuang)不宜使用閘(zha)(zha)閥(fa)。

  閘閥(fa)(fa)共同缺點：高度大；啟閉(bi)時間長(chang)；在啟閉(bi)過程(cheng)中(zhong)，密(mi)封面容易被沖蝕；修理比截止閥(fa)(fa)困難；不(bu)適用于(yu)含(han)懸浮物和析出(chu)結晶的介質(zhi)；也難于(yu)用非金(jin)屬耐腐(fu)蝕材料來制(zhi)造(zao)。閥(fa)(fa)體(ti)(ti)與閥(fa)(fa)蓋多(duo)(duo)(duo)采用法蘭連接。閥(fa)(fa)體(ti)(ti)截面的形(xing)(xing)狀(zhuang)主要(yao)取(qu)決于(yu)公稱壓力，如(ru)低壓閥(fa)(fa)門的閥(fa)(fa)體(ti)(ti)多(duo)(duo)(duo)為扁(bian)平(ping)狀(zhuang)，以縮小其(qi)結構長(chang)度。高中(zhong)壓閘閥(fa)(fa)閥(fa)(fa)體(ti)(ti)多(duo)(duo)(duo)為橢圓形(xing)(xing)或圓形(xing)(xing)，以提高其(qi)承壓能力，減小壁厚。閥(fa)(fa)體(ti)(ti)形(xing)(xing)狀(zhuang)還(huan)與閥(fa)(fa)體(ti)(ti)材料及制(zhi)造(zao)工藝有關(guan)。

  閘閥不適用范(fan)圍：

   ①. 因(yin)為開啟高度較高，操作所需空間較大，所以(yi)不(bu)適用于操作空間較小的場(chang)合。

   ②. 啟(qi)閉時(shi)間長，所以不適用于快速啟(qi)閉場(chang)合。

   ③. 不(bu)宜用于有固體沉降的流體。因(yin)為密封面(mian)會磨損(sun)，閘板(ban)關不(bu)死。

   ④. 不宜(yi)用于流量調(diao)節。因為閘閥部分開(kai)啟時，介質會在閘板(ban)背面產生(sheng)渦流，易引起(qi)閘板(ban)的(de)沖(chong)蝕和振動，閥座的(de)密(mi)封面也易損壞。

   ⑤. 頻(pin)繁操作閥(fa)門會(hui)導致閥(fa)座表面(mian)過度(du)磨損，因此(ci)通常只適(shi)用于不頻(pin)繁操作的情況(kuang)。

五(wu)、閘閥有關(guan)標準

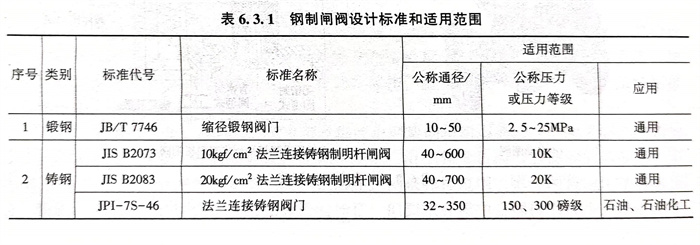

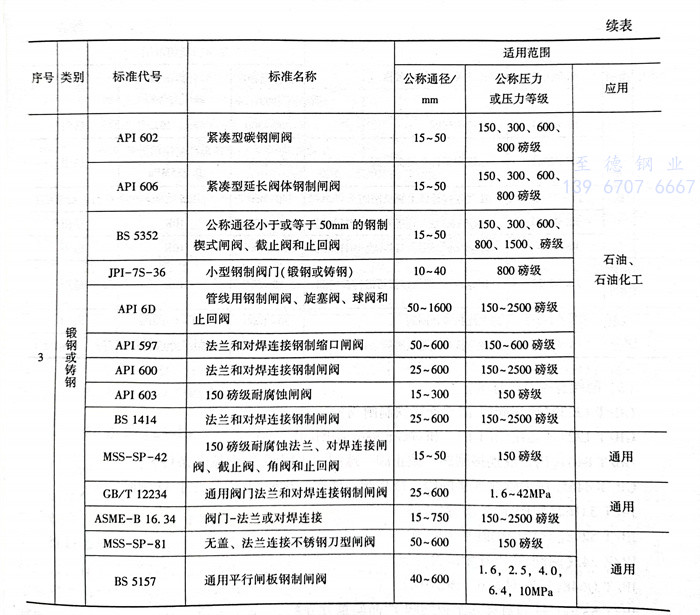

 1. 鋼(gang)制閘閥設計標準和(he)適用范圍，見表6.3.1。

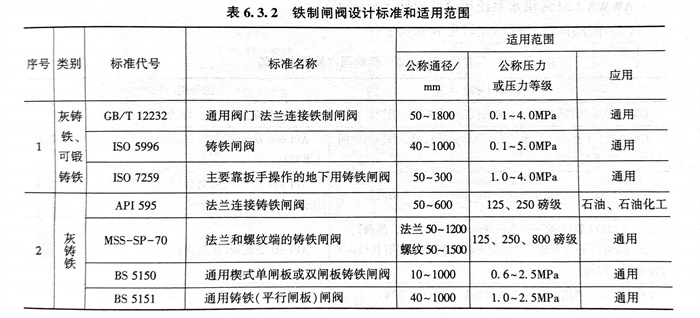

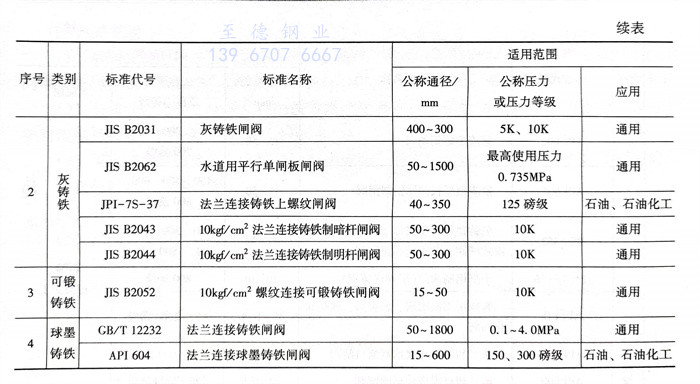

 2. 鐵制閘閥設計標(biao)準和適用范圍，見表6.3.2。

 3. 閘閥有關(guan)其他標準。

   GB/T 12232《通用閥門 法蘭連接(jie)鐵制閘閥》

   GB/T 12234《通用閥門 法蘭和對焊連接鋼制閘閥》

   GB/T 8464《內螺紋連接閘閥、截止閥、球閥、止回閥通用技術條件》

   GB/T 8465.1《內螺紋連接閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制閘閥》

   JB/T 53162《閘閥 產品質量分等》

   JB/T 5298《管線用鋼制平板閘閥》

   JB/Z 243《閘閥 靜壓壽命試驗規程》

   JB/T Q648《鐵制對夾式平板閘閥》

   JB/T 53200《鐵制對夾式平板閘閥產品質量分等》

   JB/T 53242《鋼制平板閘閥 產品質量分等》

   AWWA C515《供水系統用薄(bo)壁彈性(xing)密封閘閥》

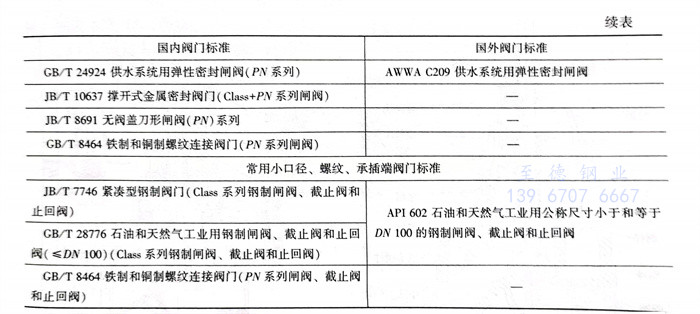

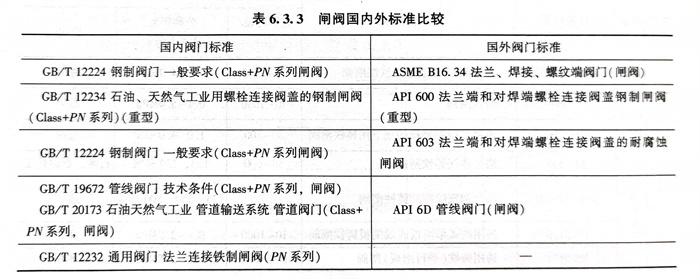

 4. 閘閥國內外(wai)標準比較見表6.3.3

 5. 國(guo)外(wai)閘(zha)閥規(gui)范應用(yong)

   設計、制造按(an)API 600。結構長度按(an)ASME B16.10。連接(jie)(jie)端法蘭尺寸按(an)ASME B16.5；對接(jie)(jie)焊(han)端按(an)ASME B16.25；承插口尺寸按(an)ASME B16.11；螺(luo)紋端按(an)ASME B1.20.1。閥門檢(jian)查(cha)和試驗(yan)按(an)API 598。
