1. 閥桿


 閥桿是閘閥的操作部件，從閥桿結構類型分析，有明桿閘閥與暗桿閘閥兩種。


 ①. 明桿閘閥

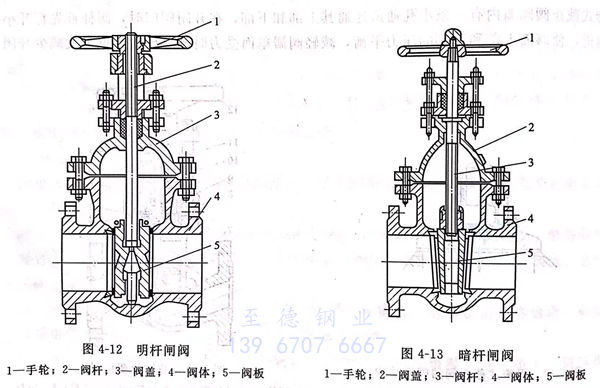

  其閥(fa)桿行走(zou)螺紋置于閥(fa)體之(zhi)外，并有閥(fa)輪（見圖4-12).閥(fa)桿與閥(fa)瓣(ban)同步(bu)上升與下降，因(yin)此容(rong)易識別閥(fa)門(men)的開啟(qi)度，避免誤操作。但在(zai)惡(e)劣環境中，閥(fa)桿的外露螺紋易受(shou)損(sun)害(hai)和腐蝕，甚至(zhi)影響操作。


圖 12.jpg


 ②. 暗桿(gan)閘閥(fa)


  （見(jian)圖4-13)閥(fa)(fa)桿行走螺(luo)紋置于(yu)閥(fa)(fa)體之內，不(bu)受外(wai)(wai)界環境(jing)影響，能(neng)適用于(yu)比較惡劣的(de)環境(jing)。但閥(fa)(fa)門開(kai)閉(bi)時，閥(fa)(fa)桿只作旋(xuan)轉運動，由閥(fa)(fa)瓣沿閥(fa)(fa)桿螺(luo)紋上下行走，外(wai)(wai)部難(nan)以識別閥(fa)(fa)門的(de)開(kai)閉(bi)程度(du)。此外(wai)(wai)，閥(fa)(fa)桿螺(luo)紋與流體接觸，在(zai)不(bu)潔凈及腐蝕性(xing)介(jie)質中，對(dui)螺(luo)紋有不(bu)良影響。


2. 閘板

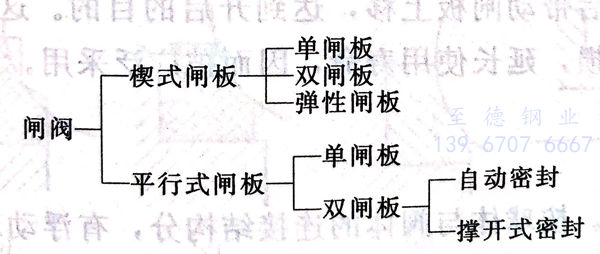

  閘(zha)(zha)板(ban)是閘(zha)(zha)閥的(de)啟閉部件，閘(zha)(zha)閥的(de)密封性能(neng)和(he)使用壽命主要取(qu)決于閘(zha)(zha)板(ban)結(jie)構。閘(zha)(zha)板(ban)結(jie)構形式的(de)分類如下




 ①. 楔式閘(zha)板

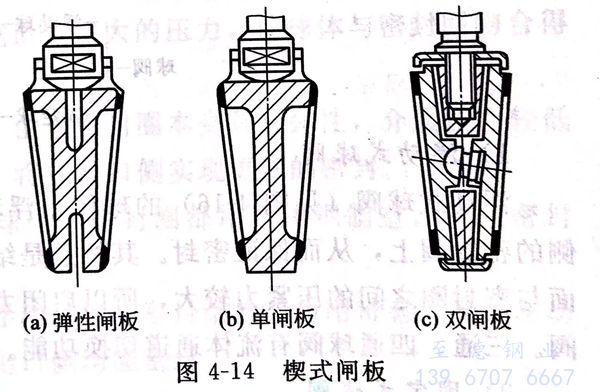

  （見圖4-14)其(qi)兩(liang)側密封面與(yu)閘(zha)板的垂直(zhi)中心線有一定的傾角，稱為楔(xie)半(ban)角。常用(yong)的楔(xie)半(ban)角有2°52'和5°兩(liang)種。楔(xie)半(ban)角的大(da)(da)小主要取決于使用(yong)溫度和閥門通徑，一般溫度越高(gao)，通徑越大(da)(da)，楔(xie)半(ban)角也應越大(da)(da)，以防止操(cao)作時閘(zha)板被卡住。


圖 14.jpg


  a. 彈(dan)性閘板(ban)


   其(qi)垂直中(zhong)分面上帶有(you)一個環形(xing)溝(gou)槽(cao)，使閘(zha)板(ban)(ban)具有(you)一定的(de)彈性(xing)(xing)，當(dang)閥關(guan)(guan)閉時，靠閘(zha)板(ban)(ban)產生(sheng)的(de)微量變形(xing)，可(ke)以使閘(zha)板(ban)(ban)與閥座達到完整(zheng)的(de)吻合，以保證密封(feng)。彈性(xing)(xing)閘(zha)板(ban)(ban)結構(gou)簡(jian)單，密封(feng)性(xing)(xing)能好，當(dang)介(jie)質溫(wen)度變化時不易被卡住。彈性(xing)(xing)閘(zha)板(ban)(ban)適用于中(zhong)小口徑閘(zha)閥，關(guan)(guan)閉力矩不宜過大，以防止閘(zha)板(ban)(ban)的(de)彈性(xing)(xing)變形(xing)超(chao)過允許范圍而損壞(huai)，因此(ci)閥門上應(ying)設限位機構(gou)，以控制閘(zha)板(ban)(ban)的(de)行程(cheng)。


  b. 單閘板(ban)


   為一整體(ti)楔形(xing)板結(jie)(jie)構，其結(jie)(jie)構簡單，使用可靠，但由(you)于缺乏彈性，兩(liang)側密封(feng)面(mian)的楔半角加(jia)工(gong)精度(du)要求很高，制造及維(wei)修都比(bi)較困難。運行中半角密封(feng)面(mian)易受磨(mo)損。溫(wen)(wen)度(du)變(bian)化(hua)時閘板易被卡住(zhu)。只(zhi)適用于常(chang)溫(wen)(wen)及中等(deng)溫(wen)(wen)度(du)的介質。


  c. 雙閘板


由兩塊閘板(ban)組合而成。閘板(ban)密封的楔(xie)角(jiao)可以由中(zhong)間鉸接的頂心球(qiu)自動調節，因此(ci)對楔(xie)角(jiao)密封面的加(jia)工精度(du)要求較低，溫度(du)發生(sheng)(sheng)變化時(shi)不易(yi)被(bei)卡住，不易(yi)產生(sheng)(sheng)磨(mo)損。缺點是結構復雜，零件(jian)多，易(yi)造成閘板(ban)松脫。不適用于(yu)黏性介質，一般(ban)用于(yu)水(shui)和(he)蒸(zheng)汽管道上。


 ②. 平行式閘板


  其兩(liang)側密封面相互平行。


  a. 平(ping)行(xing)單閘板


   為兩(liang)面磨光的一(yi)塊(kuai)平板，其結構簡單，加(jia)工方便，但不能(neng)靠其自身結構達到強制(zhi)密封(feng)，


   因此必須在閥(fa)體(ti)、閥(fa)座(zuo)上(shang)采用固定(ding)或浮動的軟質密(mi)封材料來增加其密(mi)封性能。只適用于中、低壓，大、中口徑(jing)的油類或煤氣、天然氣管道。


  b. 平行(xing)雙閘板


  由(you)兩(liang)塊密封面互相平行的閘板(ban)組合(he)而成，有自動密封及(ji)撐開(kai)式密封兩(liang)種。


  自動(dong)密(mi)(mi)封平行(xing)雙(shuang)閘板(ban)是依(yi)靠介質的(de)壓力把閘板(ban)壓向出(chu)口側閥座(zuo)密(mi)(mi)封面(mian)，達到單面(mian)密(mi)(mi)封的(de)目的(de)。目前自動(dong)密(mi)(mi)封平行(xing)雙(shuang)閘板(ban)已很少采用。


圖 15.jpg

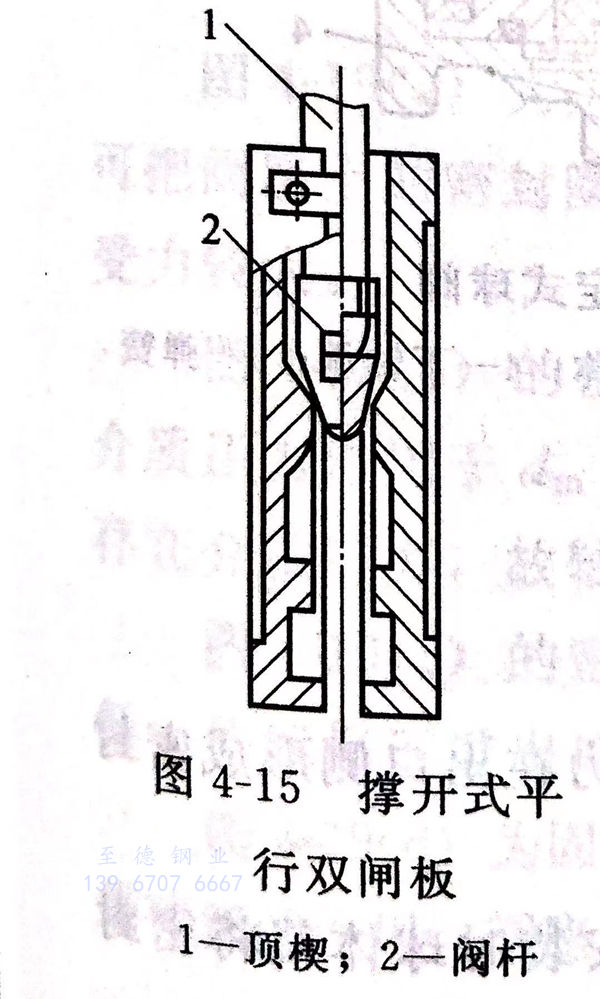

  撐開(kai)式平行雙閘(zha)(zha)板(ban)(ban)（見圖(tu)4-15)是在兩(liang)閘(zha)(zha)板(ban)(ban)間裝設(she)頂(ding)楔(xie)，頂(ding)楔(xie)與(yu)(yu)閥(fa)桿(gan)相連(lian)，當關閉閘(zha)(zha)閥(fa)時，閥(fa)桿(gan)將頂(ding)楔(xie)下壓(ya)(ya)，利(li)用(yong)楔(xie)的(de)(de)作用(yong)力，迫使兩(liang)閘(zha)(zha)板(ban)(ban)向兩(liang)側(ce)撐開(kai)，使兩(liang)側(ce)密(mi)封面分別與(yu)(yu)相應的(de)(de)閥(fa)體閥(fa)座壓(ya)(ya)緊，達到(dao)(dao)(dao)密(mi)封。開(kai)閥(fa)時，閥(fa)桿(gan)先帶(dai)(dai)動(dong)頂(ding)楔(xie)上移(yi)，解(jie)除(chu)楔(xie)對閘(zha)(zha)板(ban)(ban)的(de)(de)壓(ya)(ya)力，使兩(liang)閘(zha)(zha)板(ban)(ban)與(yu)(yu)閥(fa)座松(song)開(kai)，然(ran)后(hou)帶(dai)(dai)動(dong)閘(zha)(zha)板(ban)(ban)上移(yi)，達到(dao)(dao)(dao)開(kai)啟的(de)(de)目的(de)(de)。這種結構既(ji)達到(dao)(dao)(dao)密(mi)封要求，又減輕了閘(zha)(zha)板(ban)(ban)與(yu)(yu)閥(fa)座的(de)(de)磨損，延長使用(yong)壽(shou)命，因(yin)而被廣泛采用(yong)。
