一(yi)、截(jie)止閥(fa)概(gai)述

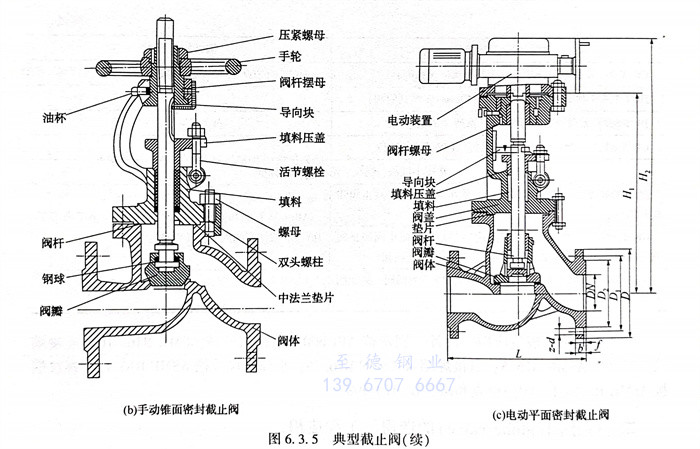

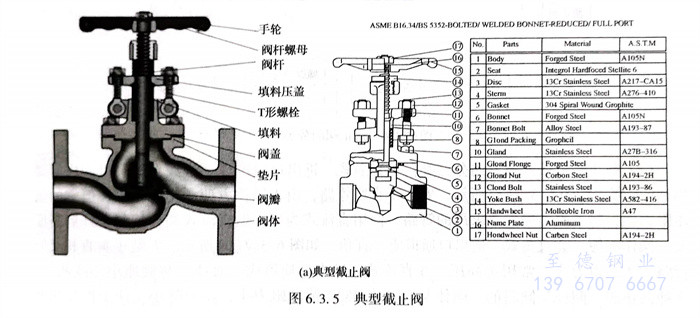

  截止閥(fa)，也叫截門、球心閥、停止閥、切斷閥，是使用最為廣泛的一種閥門。它所以廣受歡迎，是由于開閉過程中，密封面之間摩擦力小，比較耐用；開啟高度不大；制造容易，維修方便；不僅適用于中低壓，而且適用于高壓、超高壓。它的閉合原理是，依靠閥桿壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。它的結構長度大于閘閥，同時流體阻力較大，長期運行時，它的密封可靠性也不強。截止閥的動作特性是，關閉件（閥瓣）沿閥座中心線移動。它的作用主要是切斷，也可粗略調節流量，但不能當節流閥使用。典型截止閥如圖6.3.5所示。

二、截止(zhi)閥的分類

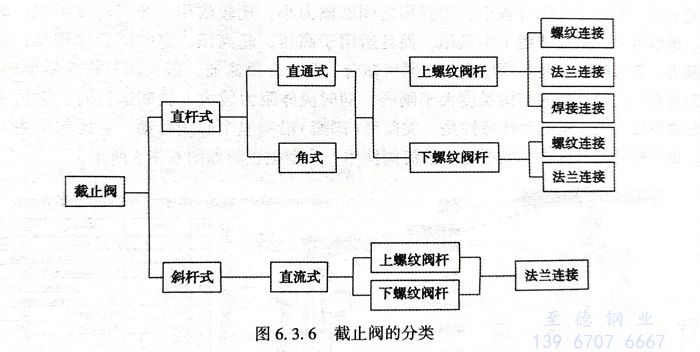

 1. 總分類見圖6.3.6。

 2. 截止(zhi)閥可按通道(dao)方向分三類：

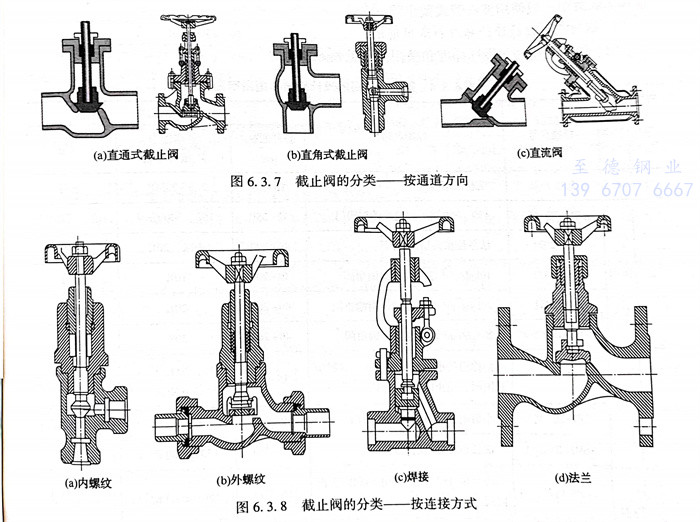

   ①. 直(zhi)(zhi)通(tong)式：進出口通(tong)道成一直(zhi)(zhi)線，但(dan)經過閥(fa)座時要拐90°的(de)彎。如圖6.3.7（a）所示。安裝(zhuang)于(yu)直(zhi)(zhi)線管(guan)路(lu)，由于(yu)操(cao)作方(fang)便，用(yong)得(de)最多。但(dan)它(ta)的(de)流(liu)體阻力(li)大，對于(yu)阻力(li)損失要求嚴(yan)的(de)管(guan)路(lu)，使用(yong)直(zhi)(zhi)流(liu)式為好。但(dan)直(zhi)(zhi)流(liu)式閥(fa)桿傾斜，開啟高度大，操(cao)作不便。

   ②. 直(zhi)角式(shi)：進出(chu)口通道成(cheng)一(yi)直(zhi)角。如圖6.3.7（b）所示。安裝于(yu)垂(chui)直(zhi)相(xiang)交的(de)管路，流動阻(zu)力小，常(chang)用于(yu)高壓。③直(zhi)流式(shi)：進出(chu)口通道成(cheng)一(yi)直(zhi)線(xian)，與閥(fa)座中(zhong)心(xin)線(xian)相(xiang)交。這種截止閥(fa)，閥(fa)桿是傾斜(xie)的(de)。閥(fa)體與

閥(fa)桿(gan)成45°，流動阻力(li)小(xiao)，壓(ya)力(li)降小(xiao)，便于檢修和(he)更換。如圖(tu)6.3.7（c）所(suo)示。

 3. 按連接方式(shi)截止(zhi)閥(fa)分為(wei)：內螺紋式(shi)、外(wai)螺紋式(shi)、焊接式(shi)、法蘭式(shi)等。見(jian)圖6.3.8。

三(san)、適用范圍

（1）與閘閥(fa)(fa)(fa)相比截止閥(fa)(fa)(fa)具(ju)有(you)一定(ding)的調(diao)節作用(yong)，故常(chang)用(yong)于調(diao)節閥(fa)(fa)(fa)組的旁路。經(jing)常(chang)需要調(diao)節壓力和(he)流量的部位，應選用(yong)節流閥(fa)(fa)(fa)。

（2）截止閥(fa)單向(xiang)流動(dong)。

（3）截止(zhi)閥(fa)在關閉時需(xu)要(yao)克服介質的(de)阻(zu)力。截止(zhi)閥(fa)與(yu)相同(tong)規格(ge)的(de)閘閥(fa)相比，結構長度較大，一般(ban)用于DN≤250的(de)管道上，因為大口徑的(de)截止(zhi)閥(fa)加工和制(zhi)造(zao)都比較麻煩，且密(mi)封性能不如小(xiao)口徑的(de)截止(zhi)閥(fa)。

（4）對要求有一(yi)定調節(jie)(jie)作用的開關場合（如(ru)調節(jie)(jie)閥旁路、軟管(guan)站等）和輸送(song)液(ye)化石油氣、液(ye)態烴介質的場合，宜選用截止閥以(yi)代替閘(zha)閥。

（5）用于手動調節流量，結(jie)構簡(jian)單，制造維護方便，密封面結(jie)構較耐(nai)腐蝕，流體(ti)(ti)(ti)阻力大。流體(ti)(ti)(ti)向上流過閥座，閥座上有沉淀物時影響(xiang)嚴(yan)密性，不宜用于懸浮固體(ti)(ti)(ti)及黏(nian)度較大的流體(ti)(ti)(ti)。

（6）直通(tong)式(shi)和(he)直流(liu)(liu)式(shi)的截止(zhi)(zhi)閥(fa)(fa)(fa)、節(jie)流(liu)(liu)閥(fa)(fa)(fa)可安(an)(an)裝在(zai)水平和(he)垂直管道上，角式(shi)截止(zhi)(zhi)閥(fa)(fa)(fa)和(he)節(jie)流(liu)(liu)閥(fa)(fa)(fa)需(xu)安(an)(an)裝在(zai)垂直相交的管道上，安(an)(an)裝時要注意(yi)閥(fa)(fa)(fa)體的指示方(fang)向(xiang)與介(jie)質的流(liu)(liu)向(xiang)一致。

（7）針形閥(fa)是帶細微錐形塞子的截(jie)止閥(fa)，可(ke)用(yong)于小流(liu)量微調或用(yong)作取樣閥(fa)，通常應(ying)用(yong)于小口徑。如果(guo)口徑大(da)，也需要有調節功能(neng)，可(ke)以采(cai)用(yong)節流(liu)閥(fa)，此時閥(fa)瓣為拋物(wu)線等(deng)形狀。

（8）要求低泄漏(lou)(lou)的(de)工(gong)況，應采用低泄漏(lou)(lou)的(de)截(jie)止閥。低泄漏(lou)(lou)的(de)截(jie)止閥有多種結構，其中(zhong)在化工(gong)裝置中(zhong)一般使用波紋管(guan)式(shi)截(jie)止閥。

四、鋼制截(jie)止閥的設(she)計標準和適用范圍

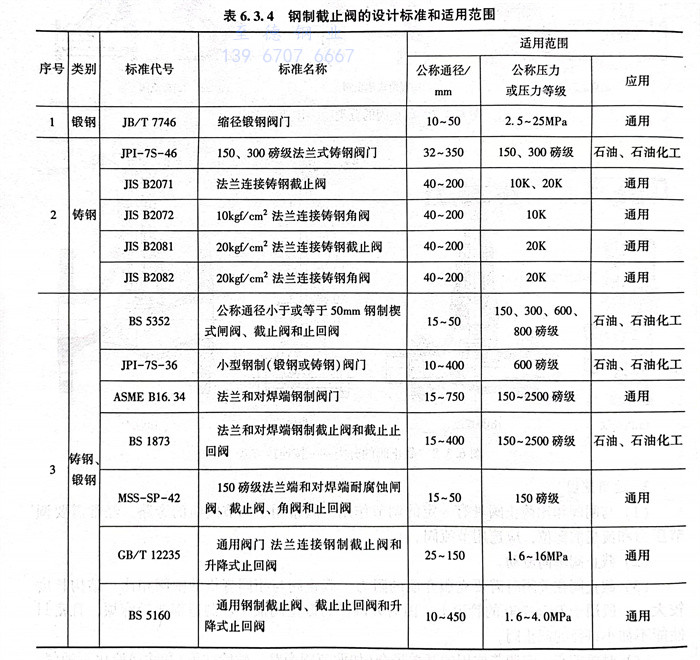

 1. 鋼(gang)制(zhi)截止(zhi)閥(fa)的設(she)計(ji)標準和適用范圍見表(biao)6.3.4。

 2. 截止閥有(you)關(guan)其(qi)他標準(zhun)。

   GB/T 12233《通用閥門 鐵(tie)制(zhi)截(jie)止(zhi)閥與升降式止(zhi)回(hui)閥》

   JB/T 53174《截止閥產品質量分等》

   JB/T 53165《高壓平衡截止閥產品質量分等》

   GB/T 587《船用法蘭青銅截止閥》

   GB/T 590《船用法蘭鑄鐵截止閥》

   GB/T 8464《內螺紋連接閘閥、截止閥、球閥、止回閥 通用技術條件》

   GB/T 8465.2《內螺紋連接閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制截止閥》

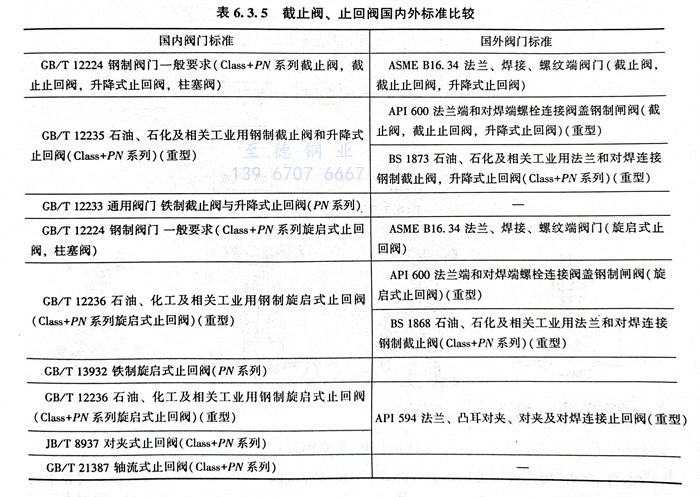

 3. 截止閥(fa)、止回閥(fa)國內外標準比(bi)較見(jian)表6.3.5。

 4. 國外截(jie)止閥規范應(ying)用

   設計、制造按(an)(an)BS 1873、BS 5352、ASME B16.34。結構長度(du)按(an)(an)ASME B16.10。連接端(duan)法(fa)蘭尺寸(cun)ASME按(an)(an)ASME B16.5；對接焊端(duan)按(an)(an)ASME B16.25；承插(cha)口(kou)尺寸(cun)按(an)(an)ASME B16.11；螺紋(wen)端(duan)按(an)(an) ASME Bl．20.1。閥門(men)檢查和試驗按(an)(an)API 598。
