一、旋(xuan)塞閥(fa)概述

  1. 旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90°使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉。旋(xuan)塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥最適于切斷和接通介質以及分流使用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。

  2. 由于旋(xuan)(xuan)塞(sai)閥(fa)(fa)密封面之(zhi)間運(yun)動(dong)(dong)帶有(you)擦拭(shi)作用(yong)，而在全開時可(ke)完全防止與流動(dong)(dong)介(jie)質的(de)接(jie)(jie)觸，故它(ta)通常也(ye)能用(yong)于帶懸浮顆(ke)粒的(de)介(jie)質。旋(xuan)(xuan)塞(sai)閥(fa)(fa)的(de)另(ling)一個(ge)(ge)重(zhong)要特性(xing)是它(ta)易于適應多通道結構(gou)，以(yi)(yi)致一個(ge)(ge)閥(fa)(fa)可(ke)以(yi)(yi)獲得兩個(ge)(ge)、三個(ge)(ge)，甚至四個(ge)(ge)不同的(de)流道。這樣(yang)可(ke)以(yi)(yi)簡(jian)化管道系(xi)統的(de)設計、減少閥(fa)(fa)門用(yong)量以(yi)(yi)及設備中需要的(de)一些連(lian)接(jie)(jie)配件。

  3. 旋塞閥是一種結構比較簡單的閥門，流體直流通過，阻力降小、啟閉方便、迅速。旋塞閥有填料式、潤滑式和塞閥。近年來發展了一種在閥體和旋塞間有聚四氟乙烯襯套的旋塞和一種與液體接觸表面全襯聚四氟乙烯的旋塞。

二(er)、旋塞閥的分類

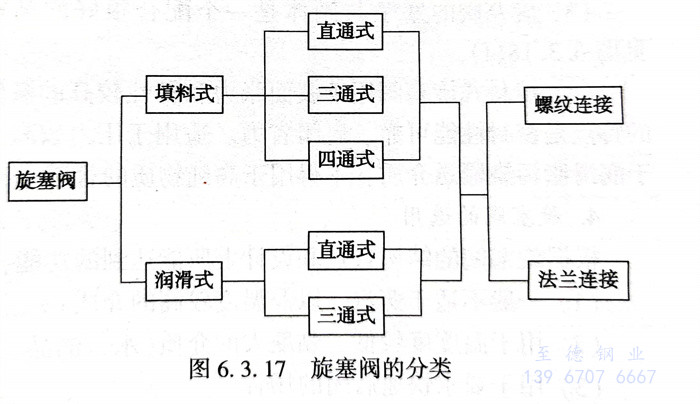

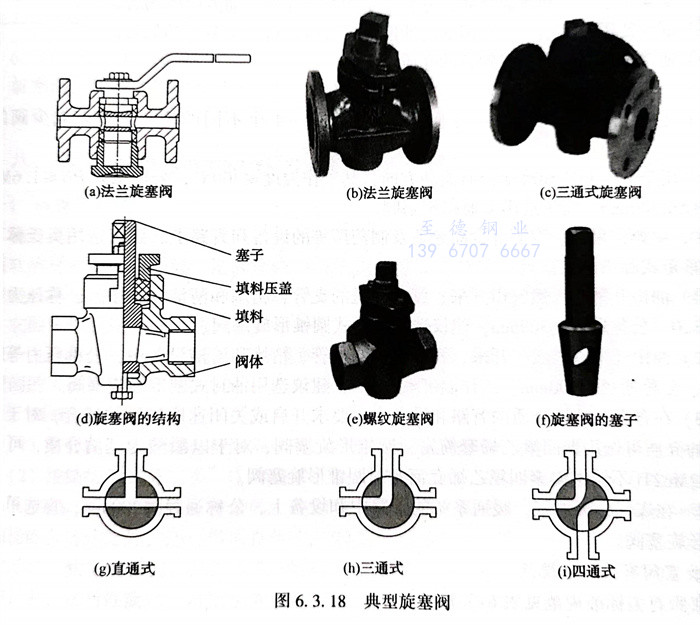

  旋(xuan)塞(sai)閥的分類(lei)見(jian)圖(tu)6.3.17。典型(xing)旋(xuan)塞(sai)閥見(jian)圖(tu)6.3.18。

三(san)、旋塞閥結構特(te)點

  1. 旋塞(sai)閥(fa)(fa)的啟閉(bi)件成柱塞(sai)狀，通(tong)過旋轉90℃使閥(fa)(fa)塞(sai)的接口與閥(fa)(fa)體(ti)接口相合(he)或(huo)分開(kai)。旋塞(sai)閥(fa)(fa)主(zhu)要由閥(fa)(fa)體(ti)、塞(sai)子、填料壓蓋組(zu)成，見圖6.3.18（d）。

  2. 旋(xuan)塞(sai)閥(fa)最適用于作(zuo)為切斷和開啟以(yi)及(ji)(ji)分(fen)流(liu)使用。它易于適應多通(tong)(tong)道結構，以(yi)至一(yi)個閥(fa)可以(yi)獲得兩個、三個甚至四個不同的流(liu)道，這樣(yang)可以(yi)簡化(hua)管道系統的設計，減(jian)少閥(fa)門用量以(yi)及(ji)(ji)設備中需(xu)要(yao)的一(yi)些連(lian)接配(pei)件(jian)。圖(tu)(tu)6.3.18（g）為直(zhi)通(tong)(tong)式，截斷介(jie)(jie)(jie)質(zhi)；圖(tu)(tu)6.3.18（h）為三通(tong)(tong)式，兩方(fang)通(tong)(tong)路，一(yi)方(fang)關閉，改(gai)變介(jie)(jie)(jie)質(zhi)方(fang)向或進行(xing)介(jie)(jie)(jie)質(zhi)分(fen)配(pei)；圖(tu)(tu)6.3.18（i）為四通(tong)(tong)式，改(gai)變介(jie)(jie)(jie)質(zhi)方(fang)向或進行(xing)介(jie)(jie)(jie)質(zhi)分(fen)配(pei)。

  3. 旋塞(sai)閥(fa)的塞(sai)子與閥(fa)體是一(yi)(yi)個(ge)配(pei)合很好的圓錐(zhui)體。其(qi)錐(zhui)度(du)一(yi)(yi)般為1：6或(huo)1：7，見圖6.3.18（f）。

  4. 填料式旋塞閥(fa)用(yong)(yong)(yong)于表面(mian)張力(li)(li)和黏性(xing)較(jiao)(jiao)高的液(ye)體時(shi)，密封效果較(jiao)(jiao)好。潤滑式旋塞閥(fa)的特點是密封性(xing)能可靠、啟閉省(sheng)力(li)(li)。適用(yong)(yong)(yong)于壓(ya)力(li)(li)較(jiao)(jiao)高介(jie)質，但使用(yong)(yong)(yong)溫度受潤滑脂限制(zhi)，由于潤滑脂污染輸(shu)送介(jie)質，不得用(yong)(yong)(yong)于高純物質的管道。

四(si)、旋塞(sai)閥的選用

  根據旋塞(sai)閥(fa)的(de)結構特點(dian)和(he)設計上所能達到的(de)功能，可(ke)以按下列原則選用(yong)：

（1）一般不適于(yu)蒸汽，以及溫度(du)較高的介質。

（2）用于溫度(du)(du)度(du)(du)較低、黏度(du)(du)大(da)的介質（水、油品、酸性介質）。

（3）用于要求快速啟(qi)閉的場合(he)。

（4）主要(yao)用(yong)于切斷(duan)和接通介(jie)(jie)質(zhi)(zhi)、分(fen)配介(jie)(jie)質(zhi)(zhi)和改變介(jie)(jie)質(zhi)(zhi)流動方向的場合。

（5）依(yi)據使用的(de)性質(zhi)和(he)密封面的(de)耐沖蝕性，有時也可用于(yu)節流的(de)場合。

（6）通常(chang)也可用于(yu)帶懸浮顆粒的介質。

（7）適用于(yu)接通、排地用。

（8）適用于多通道結構，一(yi)個閥(fa)門可以獲得2～4個不同的(de)流道，可以減少閥(fa)門的(de)用量(liang)。

（9）用于分配(pei)介質和改變介質流動方向，其工作(zuo)溫度≤300℃，公稱壓力PPN≤1.6公稱通徑≤300mm，建(jian)議選(xuan)用多(duo)通路旋塞閥。

（10）牛奶、果(guo)汁、啤酒等食(shi)品企業及制藥廠等的(de)設備和(he)管路上，建議選用奧氏體不(bu)銹鋼制的(de)緊定式圓(yuan)錐形旋(xuan)塞閥。

（11）油(you)田開采(cai)、天然氣田開采(cai)、管道輸送(song)的(de)支管、精煉和清潔(jie)設備中，公稱壓力等(deng)級≤Class300、公稱通徑(jing)≤300mm，建議選(xuan)用油(you)封式圓錐形旋塞閥(fa)。

（12）油(you)田開采(cai)、天然氣開采(cai)、管道輸送(song)的支管、精煉(lian)和清(qing)潔(jie)設備中，公(gong)稱壓力等(deng)級≤CL2500、公(gong)稱通徑≤900mm、工作溫度≤340℃，建議(yi)選(xuan)用油(you)封式圓錐(zhui)形(xing)旋塞閥。

（13）在含有(you)腐(fu)蝕性介質(zhi)(zhi)的管路和設備中，要(yao)求開啟(qi)或關閉速度較快的場合(he)，對(dui)于(yu)以硝酸(suan)為基的介質(zhi)(zhi)可選(xuan)用聚四氟乙烯(xi)(xi)套筒密封圓錐形旋(xuan)塞(sai)閥；對(dui)于(yu)以醋酸(suan)為基的介質(zhi)(zhi)，可選(xuan)用Cr18Ni12Mo2Ti不銹鋼鑲(xiang)聚四氟乙烯(xi)(xi)套筒密封圓錐形旋(xuan)塞(sai)閥。

（14）在煤(mei)氣(qi)、天然(ran)氣(qi)、暖通系統(tong)的(de)管路中(zhong)和設備上，公稱通徑≤200mm，宜選(xuan)用填料式圓錐(zhui)形旋(xuan)塞閥。

五、旋塞閥有關標準規范

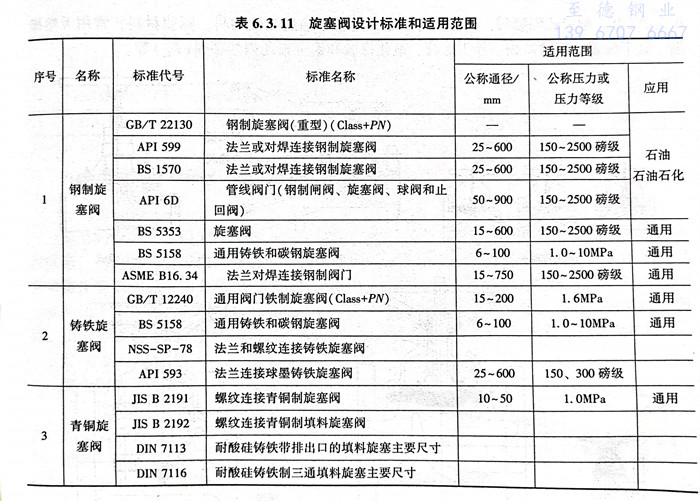

  旋(xuan)塞(sai)閥有關標(biao)準規范見表6.3.11。

六(liu)、國外(wai)旋塞閥規范應用

  旋(xuan)塞閥設計制造按(an)API599。結構長(chang)度(du)按(an) ASME B16.10。法蘭尺寸按(an)ASME B16.5。閥門檢查(cha)和試驗按(an)API 598。
