一(yi)、塔(ta)的平臺
塔平臺為從人孔、手孔處檢修設備；緊固法蘭；操作和維修調節閥組及檢修、安裝液面調(diao)節閥、大口徑閥門、檢測儀表、安全(quan)閥(fa)等附件而設。
當下列附件需要布置在距地面3600mm以上，或距平臺面1800mm以上時，應考慮設置平臺（從地面至3600mm以下的高度時，可使用移動平臺）：控制閥組；重沸器；人孔；安全閥；DN100以上的閥，電動閥；取樣裝置；DN200及以上的盲法蘭或“8”字盲板；有必要增加法蘭的地方；液位計。
現有的平(ping)臺(tai)寬度一般為1000～1500mm。人孔用平(ping)臺(tai)最小寬度為1000mm。
塔頂(ding)平臺是(shi)為操作吊柱(zhu)、放(fang)空閥(fa)和維修安全閥(fa)設置(zhi)的，可制(zhi)成方形，大小按(an)需要確定。此外，還應(ying)考(kao)慮如下事(shi)項。
①. 人(ren)孔中心線以(yi)距平臺600～1000mm為宜(yi)(yi)，最適宜(yi)(yi)高度為750mm（SH 3011規(gui)定平臺距人(ren)孔底部不宜(yi)(yi)大于800mm）。
②. 有(you)兩個以上塔設備并(bing)列的情況下，建(jian)議(yi)統一平臺(tai)標高(gao)，做聯合平臺(tai)。平臺(tai)應(ying)(ying)設防護欄(lan)(lan)桿(gan)和踢(ti)腳板，欄(lan)(lan)桿(gan)高(gao)度(du)以1.2m為(wei)(wei)宜(yi)；平臺(tai)的進出口處應(ying)(ying)有(you)自動(dong)復位欄(lan)(lan)桿(gan)；影響(xiang)檢修的欄(lan)(lan)桿(gan)段，應(ying)(ying)為(wei)(wei)可拆卸的。
③. 聯合(he)平臺應考慮各塔、架之間(jian)的熱脹及其移動因素，留有(you)縫隙，加入適當的銷子。塔身用法蘭連接時，應在法蘭下側設置平臺，平臺面(mian)與法蘭的距離不(bu)宜(yi)大(da)于1.5m。
④. 通常，平臺的(de)均布荷載為(wei)(wei)250～50~400kgf/㎡(2.5~4kPa）為(wei)(wei)宜，因維修或(huo)管架原因需要(yao)平臺承擔更大負(fu)荷時，須給設備(bei)工程師(shi)提出條(tiao)件。

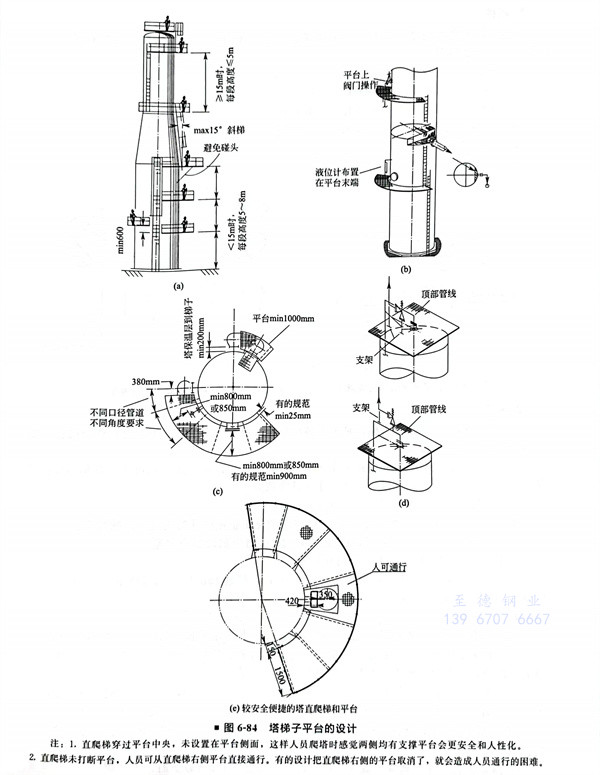

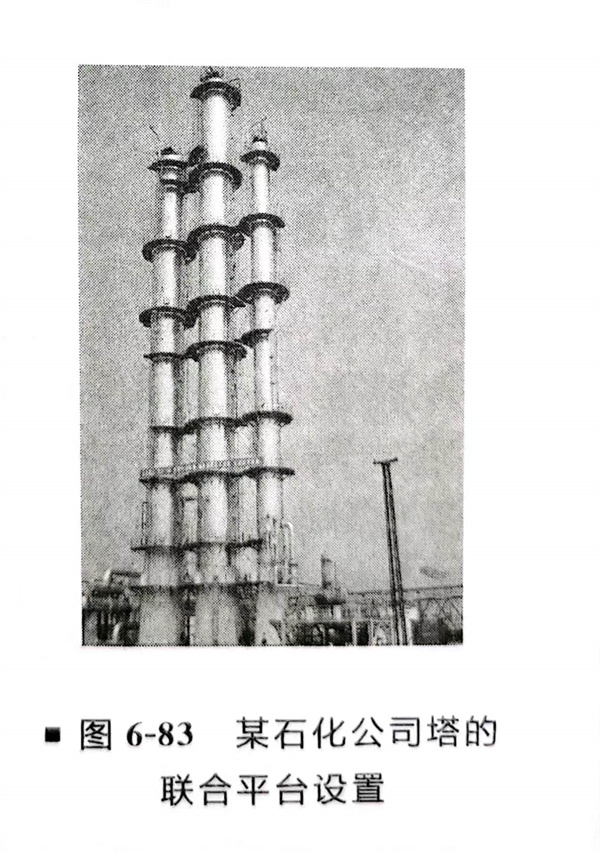

圖6-83～圖6-85所(suo)示為平(ping)臺(tai)設置的照片(pian)。
二、吊柱
通常(chang)，塔的(de)高(gao)度超(chao)過15m以上，及需(xu)(xu)滿足以下要(yao)求時需(xu)(xu)要(yao)設置吊(diao)柱(zhu)：有(you)填料時；有(you)內件及附件裝卸(xie)的(de)情況。
吊柱布置(zhi)應注(zhu)意的事(shi)項(xiang)如下(xia)。
①. 吊柱下方地面應(ying)留有充分的作業空間。
②. 應(ying)能達到塔(ta)上所有(you)檢修和操(cao)作(zuo)平臺(tai)的(de)位置(zhi)。
③. 在吊柱回轉覆蓋范圍(wei)內(nei)，應有一處(chu)能夠避開所有平臺和(he)管道(dao)的豎直(zhi)通道(dao)。
④. 吊柱應布置在檢(jian)修側范(fan)圍內。

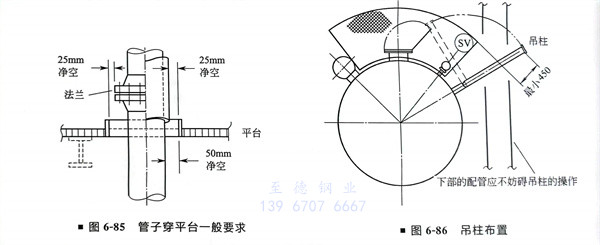

吊柱(zhu)布置(zhi)如(ru)圖6-86所示。
三(san)、梯子
塔器(qi)上的(de)(de)梯子幾乎(hu)都是(shi)(shi)直梯，是(shi)(shi)上下各層平臺以及安全逃(tao)生的(de)(de)通道，也可作為觀察、操(cao)作和維修(xiu)某(mou)些附件的(de)(de)設施。
需要經常上(shang)去進行操(cao)作(zuo)和維(wei)修工作(zuo)的平(ping)臺應設(she)置梯(ti)子；下列附件也(ye)可(ke)靠近直梯(ti)布置：3”及以(yi)下的閥；各種液位計(ji)視鏡；手(shou)孔；壓力計(ji)等儀表。
梯子布置(zhi)應注意的事項如下：
①. 梯(ti)子的布置間距必須滿足GB50160《石油(you)化工企業設計防火規范(fan)》的規定。
②. 直梯寬度以0.4～0.6m為宜(yi)，高度超過2m時應加設安全護籠。
③. 塔(ta)平(ping)臺(tai)直(zhi)梯應自下(xia)而上分(fen)段錯開(kai)布置。
④. 高度在15m及以下時，每(mei)段高5～8m為宜，超過15m時，每(mei)段應(ying)不高于5m，否則應(ying)設(she)中(zhong)間休(xiu)息平(ping)臺（按SH3011的(de)規定）。
四、管(guan)口方位
塔的(de)管(guan)道(dao)與其他設備管(guan)道(dao)相比，其特點是(shi)根(gen)據工藝要(yao)求安排(pai)好管(guan)口和塔盤等內部結(jie)構的(de)關系，這種關系的(de)好壞對管(guan)道(dao)布置(zhi)的(de)簡化、操作的(de)方(fang)便、檢(jian)修的(de)難易、是(shi)否(fou)經濟等有很大的(de)影(ying)響。因(yin)此，需要(yao)對塔的(de)內部結(jie)構、塔的(de)操作進(jin)行充(chong)分了解(jie)。
1. 人(ren)(ren)孔(kong) 從檢(jian)修和操作上(shang)考慮，人(ren)(ren)孔(kong)方(fang)位應(ying)布置在(zai)檢(jian)修側，且(qie)宜設(she)(she)在(zai)同(tong)一(yi)(yi)垂(chui)線上(shang)，但(dan)不能朝(chao)向加熱(re)爐和其他危險氣體(ti)發生區域；若有(you)(you)兩臺塔并列時(shi)，人(ren)(ren)孔(kong)應(ying)朝(chao)向一(yi)(yi)致（同(tong)一(yi)(yi)方(fang)向）。對有(you)(you)塔盤(pan)等內部結構的(de)塔，人(ren)(ren)孔(kong)開(kai)設(she)(she)的(de)方(fang)位必(bi)須注意(yi)同(tong)內部構件的(de)關系，應(ying)開(kai)設(she)(she)在(zai)降液管以(yi)外(wai)的(de)區域。

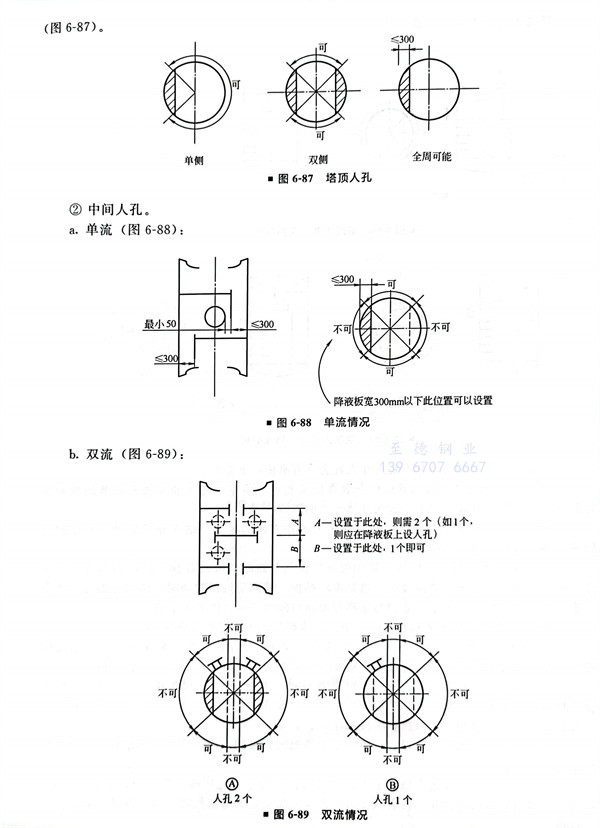

①. 塔頂人孔(kong)。注意到降(jiang)液盤區即可，但降(jiang)液管(guan)在(zai)300mm以(yi)下時，可圓周（360°）布(bu)置（圖 6-87）
②. 中間(jian)人孔。

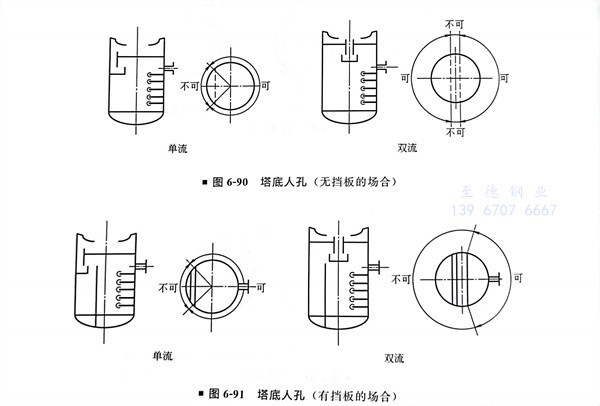

③. 塔底(di)人(ren)孔。
2. 儀表管口 儀表最好不要放在(zai)人孔旁（有破(po)損的危險(xian)）。
①. 液位計和液位調節器(qi)的開口(kou)應布置(zhi)在便于監視、檢查及能從(cong)抽(chou)出泵和調節閥的旁通(tong)處看(kan)得(de)見的位置(zhi)，且液面(mian)應不受流入液體沖擊的影響。
②. 液(ye)位調(diao)節(jie)變送器，應設在平(ping)臺或梯子(zi)上(shang)操作(zuo)方(fang)便的地方(fang)，站在梯子(zi)平(ping)臺上(shang)操作(zuo)的液(ye)位調(diao)節(jie)器和(he)液(ye)位計宜安裝(zhuang)在梯子(zi)的右側(ce)。

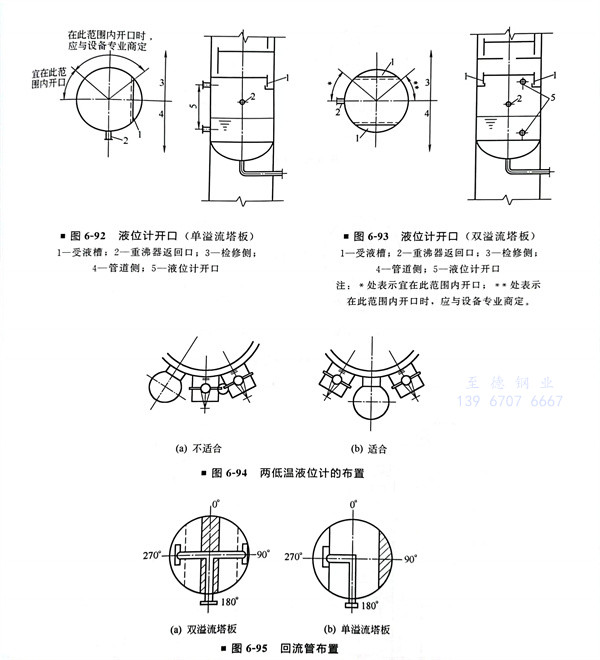

③. 液(ye)(ye)位(wei)調節(jie)器最適宜(yi)的(de)(de)位(wei)置(zhi)，是在檢查液(ye)(ye)位(wei)調節(jie)器時(shi)，可(ke)以看到液(ye)(ye)位(wei)計的(de)(de)地(di)方；并應(ying)考(kao)慮(lv)由(you)于液(ye)(ye)相進料影響的(de)(de)液(ye)(ye)位(wei)波動。當設(she)置(zhi)的(de)(de)擋板不能避(bi)免液(ye)(ye)位(wei)波動時(shi)，應(ying)與設(she)備(bei)專業協商(shang)解決液(ye)(ye)位(wei)計的(de)(de)方位(wei)，取決于受(shou)液(ye)(ye)槽(cao)與重(zhong)沸(fei)器返回口間的(de)(de)關系（圖6-92、圖6-93）。
④. 兩個低溫(wen)液位計(ji)不要(yao)靠在一起(qi)，防止“冷橋”產(chan)生和結(jie)霜（圖6-94）。
⑤. 壓(ya)力(li)表開口和(he)壓(ya)差計上部開口應(ying)布置在氣(qi)相區。框架內的塔，如果壓(ya)力(li)表、溫度計管口與結構梁過(guo)于接近(jin)，應(ying)考(kao)慮安(an)裝的可能性，必要時與設備工程師商(shang)量以進(jin)行修改。

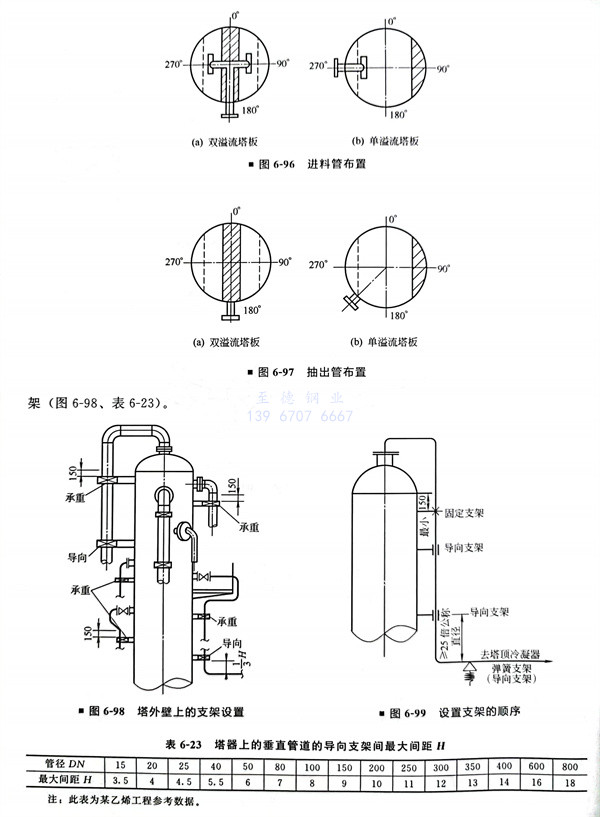

3. 回流管(guan)(guan)、進料管(guan)(guan)和抽出管(guan)(guan)等布置(zhi)（圖(tu)6-95～圖(tu)6-97）塔頂(ding)氣(qi)相（餾出線）開(kai)口(kou)布置(zhi)在塔頂(ding)頭蓋中部，安全閥開(kai)口(kou)、放空(kong)管(guan)(guan)開(kai)口(kou)一般(ban)布置(zhi)在塔頂(ding)氣(qi)相開(kai)口(kou)的(de)附近(jin)，也(ye)可將放空(kong)管(guan)(guan)開(kai)口(kou)布置(zhi)在塔頂(ding)氣(qi)相管(guan)(guan)道最高水平段的(de)頂(ding)部。
塔頂回流(liu)或(huo)中段回流(liu)的(de)開口(kou)，一般布置在塔板的(de)管道側，回流(liu)管的(de)內部結構(gou)和(he)開口(kou)方位(wei)與塔溢流(liu)方式有(you)關(guan)。
氣相(xiang)進(jin)料開(kai)口一般布置在塔板上方，與(yu)降液(ye)(ye)管(guan)平行，當(dang)氣流速度(du)較(jiao)高時，應(ying)設(she)(she)分配(pei)管(guan)；氣液(ye)(ye)相(xiang)混(hun)合進(jin)料開(kai)口一般布置在塔板上方，并設(she)(she)分配(pei)管(guan)，當(dang)流速較(jiao)高時應(ying)切線(xian)進(jin)入，并設(she)(she)螺旋導板。
塔(ta)(ta)(ta)(ta)板(ban)的(de)抽出口：單溢流(liu)(liu)塔(ta)(ta)(ta)(ta)板(ban)，從流(liu)(liu)體(ti)的(de)均衡性考(kao)慮，開口應與受液(ye)(ye)槽垂直布(bu)置(zhi)；雙溢流(liu)(liu)塔(ta)(ta)(ta)(ta)板(ban)，無論是(shi)一(yi)個(ge)開口或是(shi)兩個(ge)開口，開口都宜布(bu)置(zhi)在與降(jiang)液(ye)(ye)管平行(xing)的(de)塔(ta)(ta)(ta)(ta)中心線(xian)上。
