一、裝卸碼頭(tou)總管的布置
①. 在引(yin)堤或棧橋(qiao)上敷(fu)設(she)管(guan)道(dao)，宜沿引(yin)堤或棧橋(qiao)一側(ce)或兩側(ce)布置。當管(guan)道(dao)較(jiao)多需(xu)分層(ceng)布置時，大管(guan)徑管(guan)道(dao)及檢修頻(pin)繁的管(guan)道(dao)應布置在下(xia)(xia)層(ceng)，兩層(ceng)管(guan)道(dao)的凈距不(bu)應小于0.8m，下(xia)(xia)層(ceng)與(yu)地面的凈引(yin)距不(bu)應小于0.4m。
②. 引堤或棧(zhan)(zhan)橋(qiao)一般較(jiao)長(chang)，其(qi)上敷設(she)的管道(dao)應有足夠的柔性，在(zai)引堤或棧(zhan)(zhan)橋(qiao)布置之初(chu)，就(jiu)應考(kao)慮設(she)置I形彎的需(xu)要。
③. 陸上輸油管道(dao)應(ying)沿道(dao)路呈帶(dai)狀布置，并(bing)減少交(jiao)叉。管道(dao)應(ying)采用(yong)低支墩敷(fu)設，特殊情(qing)況下可采用(yong)埋(mai)地敷(fu)設。
④. 碼(ma)頭(tou)上應有暢通(tong)的(de)通(tong)道，供檢修和(he)操(cao)作通(tong)行(xing)。
二、鶴管(guan)的(de)配置
①. 裝卸碼頭采用的船用鶴管(guan)種(zhong)類有自支(zhi)(zhi)承(cheng)-單(dan)管(guan)手(shou)(shou)動(dong)、混支(zhi)(zhi)承(cheng)-單(dan)管(guan)手(shou)(shou)動(dong)、分支(zhi)(zhi)承(cheng)-單(dan)管(guan)手(shou)(shou)動(dong)、分支(zhi)(zhi)承(cheng)-雙管(guan)手(shou)(shou)動(dong)等類型。
a. 自支承雙(shuang)配(pei)重單(dan)管(guan)船(chuan)用鶴管(guan)是以物料(liao)管(guan)道自身作(zuo)為支承體(ti)，內外臂(bei)的(de)(de)長度(du)受到限制(zhi)，最大長度(du)不超過10m，適(shi)合(he)安裝(zhuang)在(zai)水位穩定(ding)的(de)(de)河流上。其管(guan)徑規格較小(xiao)(xiao)，可用于裝(zhuang)卸(xie)小(xiao)(xiao)型的(de)(de)槽船(chuan)。
b. 混支(zhi)承(cheng)單配重單管(guan)船用鶴管(guan)是物料管(guan)和支(zhi)承(cheng)結(jie)構(gou)采(cai)用混合形式，略優(you)于(yu)自支(zhi)承(cheng)結(jie)構(gou)。但內外(wai)臂(bei)總(zong)長(chang)度也不超過18m，可用于(yu)裝卸(xie)中、小型的(de)槽船。
c. 分支承(cheng)單配重(zhong)單管(guan)(guan)（雙管(guan)(guan)）船(chuan)用(yong)鶴(he)管(guan)(guan)是一種大(da)(da)型裝(zhuang)卸臂，這(zhe)種形式(shi)是工(gong)作(zuo)(zuo)(zuo)管(guan)(guan)道與支承(cheng)結構相互獨立，工(gong)作(zuo)(zuo)(zuo)管(guan)(guan)道受力較小，適合于裝(zhuang)卸高溫、低溫的液體。它具有(you)工(gong)作(zuo)(zuo)(zuo)管(guan)(guan)道口徑范圍廣，內外(wai)臂伸(shen)出(chu)長，適應槽船(chuan)漂移(yi)范圍大(da)(da)的特(te)點(dian)，除部分手動操作(zuo)(zuo)(zuo)之外(wai)，大(da)(da)部分配有(you)液壓傳動系統(tong)，廣泛用(yong)于大(da)(da)型槽船(chuan)的裝(zhuang)卸。
②. 不允許放空(kong)的介質(zhi)應采用密閉(bi)裝(zhuang)卸，鶴管(guan)(guan)(guan)的氣(qi)相(xiang)(xiang)管(guan)(guan)(guan)應與儲(chu)罐的氣(qi)相(xiang)(xiang)管(guan)(guan)(guan)相(xiang)(xiang)接，將排(pai)放氣(qi)排(pai)入儲(chu)罐，該氣(qi)相(xiang)(xiang)管(guan)(guan)(guan)避(bi)免(mian)(mian)出(chu)(chu)現下(xia)袋(dai)，以防凝(ning)液(ye)聚集，當配管(guan)(guan)(guan)不可避(bi)免(mian)(mian)出(chu)(chu)現下(xia)袋(dai)時，則(ze)必須在袋(dai)形最低點處設集液(ye)包及排(pai)液(ye)管(guan)(guan)(guan)，并(bing)按(an)工藝要求(qiu)收集處理或對集液(ye)包局部伴熱，使(shi)凝(ning)液(ye)蒸發，避(bi)免(mian)(mian)產(chan)生液(ye)封現象。無毒害、非(fei)易燃易爆的物料裝(zhuang)卸時，可設放空(kong)管(guan)(guan)(guan)排(pai)放。
三(san)、裝卸碼頭管(guan)道布置設計(ji)工程實例

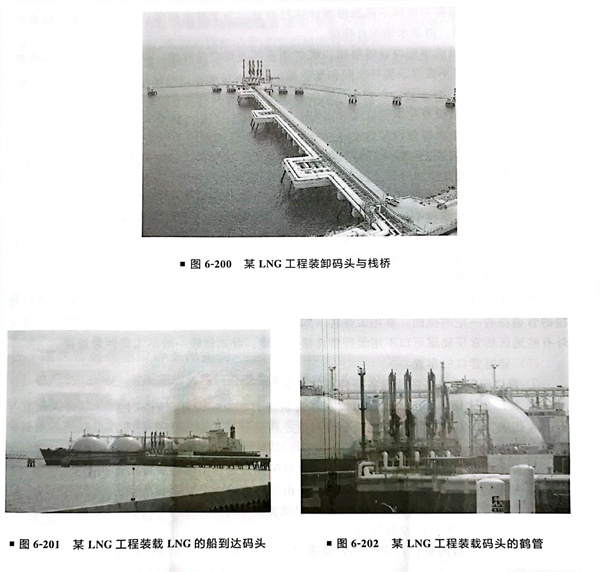

某LNG工程(cheng)裝卸碼(ma)頭與棧橋(qiao)（圖(tu)6-200～圖(tu)6-202）
