一、軟管站的概(gai)念

  為吹(chui)掃、清潔、置(zhi)換和(he)維修等需要(yao)而設置(zhi)的軟(ruan)管(guan)站(zhan)，一般(ban)由(you)管(guan)道、閥門和(he)軟(ruan)管(guan)及其接頭組成。使用(yong)介質(zhi)通常為清潔水、蒸汽、氮氣(qi)(qi)和(he)壓縮(suo)空(kong)氣(qi)(qi)。根據(ju)需要(yao)，大多選用(yong)上述(shu)1～4種介質(zhi)的管(guan)線組成。

二(er)、軟管站的位置(zhi)

  ①. 在裝置內的(de)軟管站通常(chang)選用15～20m長(chang)的(de)軟管。軟管站的(de)位置不應影響正(zheng)常(chang)通行、操作和(he)維修。如設(she)在管廊的(de)柱(zhu)旁(pang)、靠近平(ping)臺的(de)欄桿處、塔壁旁(pang)邊等。

  ②. 在塔附(fu)近，軟管站可設置(zhi)在地(di)面和所有人孔(kong)的操作平(ping)臺上。

  ③. 在(zai)(zai)爐子附(fu)近，軟(ruan)管站(zhan)的設計(ji)要求：圓筒爐，設在(zai)(zai)地面上(shang)和主要操(cao)作平(ping)臺上(shang)；箱(xiang)式爐，設在(zai)(zai)地面上(shang)和主要操(cao)作平(ping)臺的一端(duan)；多室的箱(xiang)式爐，設在(zai)(zai)地面上(shang)和主要操(cao)作平(ping)臺的一端(duan)。

  ④. 換熱(re)器和(he)泵(beng)區，應設在地面上(shang)靠近柱子處(chu)。

  ⑤. 在框(kuang)架上，軟管站可設置在每層樓面(mian)上（或根據工藝的要求(qiu)）。

  ⑥. 界(jie)區外(wai)軟管(guan)站的(de)位置應設在需要的(de)地方(fang)，如(ru)泵(beng)房、汽車(che)裝(zhuang)車(che)站或火車(che)裝(zhuang)車(che)站、界(jie)外(wai)管(guan)道的(de)吹掃口、置換接口附近，必要時可設在物料管(guan)道低點排凈口處。

三、軟管站管道(dao)布(bu)置(zhi)設計的一般(ban)要求

  ①. 軟管(guan)站的(de)各(ge)類管(guan)道宜(yi)從管(guan)廊上總管(guan)的(de)頂(ding)部引出。

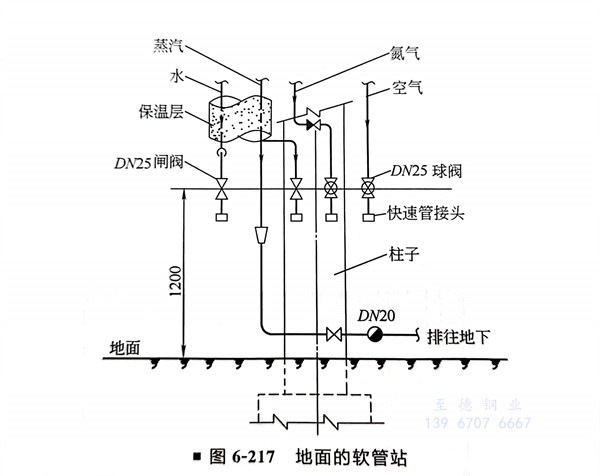

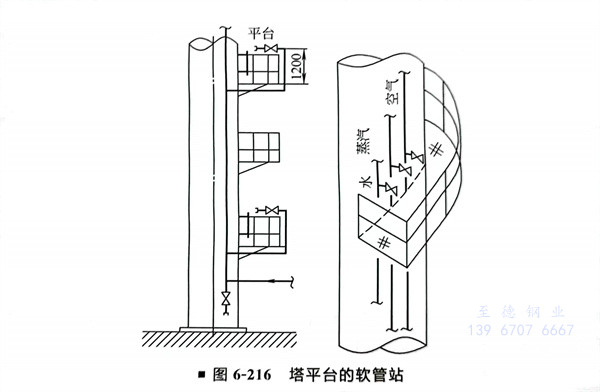

  ②. 軟管(guan)(guan)(guan)(guan)站(zhan)的切斷閥(fa)宜(yi)設(she)在操(cao)作平臺或地(di)面以上1.2m的高度（圖6-216、圖6-217）。如軟管(guan)(guan)(guan)(guan)站(zhan)高于管(guan)(guan)(guan)(guan)廊上的總管(guan)(guan)(guan)(guan)時，可參照塔(ta)平臺的軟管(guan)(guan)(guan)(guan)站(zhan)布(bu)置(zhi)閥(fa)門。

  ③. 立(li)式容器的軟管(guan)站宜布置(zhi)在立(li)式容器及其平(ping)臺之間(jian)的空隙內(nei)，其軟管(guan)接(jie)頭應向下(xia)安(an)裝(zhuang)，若條件允許可水平(ping)安(an)裝(zhuang)，但軟管(guan)連接(jie)管(guan)不(bu)得(de)妨礙(ai)人孔蓋的開(kai)啟。

  ④. 軟管站的管道(dao)一般均為DN25，特殊要(yao)求除外。管子、管件、閥門等材(cai)料(liao)選用(yong)應符(fu)合管道(dao)等級(ji)規定。與軟管相連(lian)接宜采(cai)用(yong)快速(su)管接頭，各介質管道(dao)所(suo)用(yong)接頭的形式或規格宜有所(suo)區別(bie)。

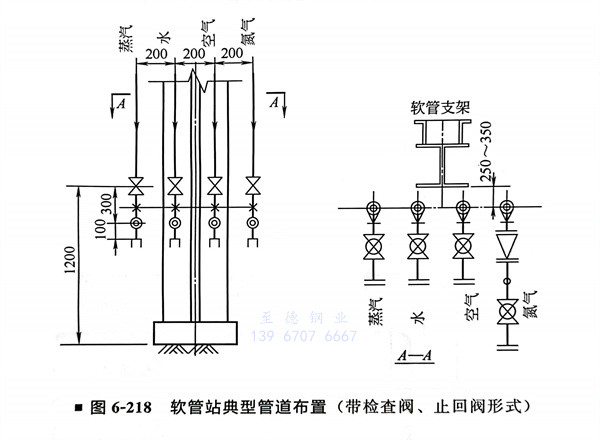

  ⑤. 如(ru)果工藝或項目有要求，在(zai)某些(xie)介質的切斷閥前加裝(zhuang)(zhuang)止回(hui)閥。止回(hui)閥應安(an)裝(zhuang)(zhuang)在(zai)水平管道上（見圖6-218中氮氣管線）。

  ⑥. 在寒冷地(di)區為了防凍，宜(yi)將水管(guan)(guan)(guan)與蒸(zheng)汽管(guan)(guan)(guan)一起保溫，使蒸(zheng)汽管(guan)(guan)(guan)起到伴(ban)管(guan)(guan)(guan)的(de)作用，但兩管(guan)(guan)(guan)之間(jian)應(ying)保持適當(dang)間(jian)距，使水管(guan)(guan)(guan)不(bu)(bu)凍結也(ye)不(bu)(bu)過熱即可。

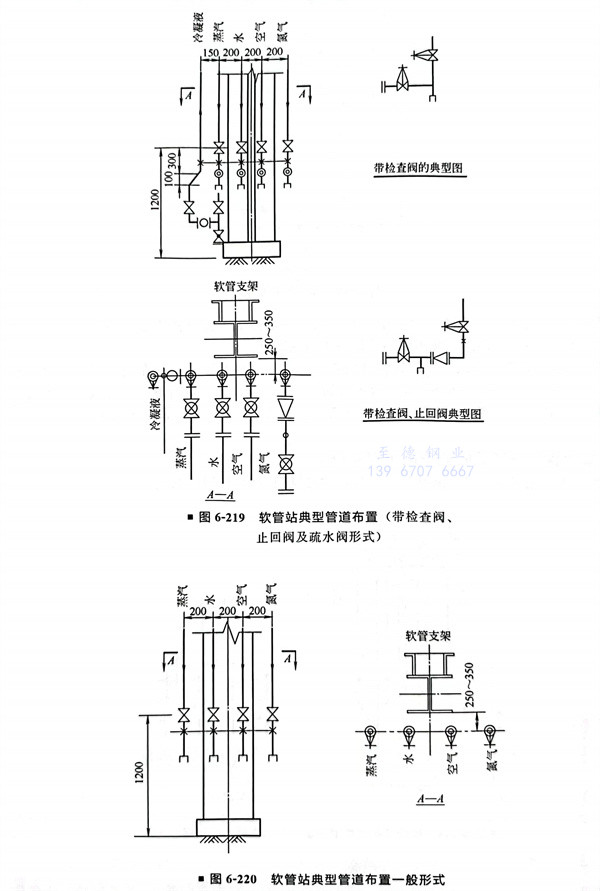

  ⑦. 布(bu)置位置低于蒸(zheng)汽(qi)總管(guan)的軟(ruan)管(guan)站的蒸(zheng)汽(qi)管(guan)，當項目有(you)要求，可在其切斷閥(fa)(fa)前設疏水閥(fa)(fa)組(zu)，隨時(shi)排放冷凝液，如圖6-219所示（如工藝(yi)要求回收蒸(zheng)汽(qi)冷凝液，即(ji)將疏水閥(fa)(fa)組(zu)后管(guan)線引回蒸(zheng)汽(qi)冷凝液總管(guan)）。布(bu)置高于蒸(zheng)汽(qi)總管(guan)的軟(ruan)管(guan)站的蒸(zheng)汽(qi)管(guan)不需(xu)設疏水閥(fa)(fa)組(zu)。

四(si)、常用軟管站形式的典型圖工程實例

  大(da)、中型乙烯工程(cheng)常(chang)用軟管站的幾種形式參見圖6-218～圖6-220。
