一、夾套(tao)管的分類

  夾套管(guan)(guan)(guan)(guan)(guan)(guan)是(shi)一種具(ju)有(you)雙層套管(guan)(guan)(guan)(guan)(guan)(guan)結構的特殊管(guan)(guan)(guan)(guan)(guan)(guan)道(dao)。管(guan)(guan)(guan)(guan)(guan)(guan)道(dao)外(wai)面套上(shang)同(tong)心的大直徑套管(guan)(guan)(guan)(guan)(guan)(guan)，內管(guan)(guan)(guan)(guan)(guan)(guan)用(yong)于(yu)輸(shu)(shu)送(song)工(gong)藝(yi)介(jie)質。用(yong)于(yu)保(bao)持管(guan)(guan)(guan)(guan)(guan)(guan)內輸(shu)(shu)送(song)黏性(xing)(xing)流(liu)(liu)體、凝固性(xing)(xing)流(liu)(liu)體以及高熔(rong)點合(he)成(cheng)液等流(liu)(liu)體的流(liu)(liu)動性(xing)(xing)能和溫度(du)，防(fang)止輸(shu)(shu)送(song)過程中(zhong)流(liu)(liu)體在管(guan)(guan)(guan)(guan)(guan)(guan)道(dao)中(zhong)凝結而設置的特殊管(guan)(guan)(guan)(guan)(guan)(guan)道(dao)。因夾套管(guan)(guan)(guan)(guan)(guan)(guan)伴熱具(ju)有(you)特殊性(xing)(xing)，在工(gong)業生產(chan)中(zhong)被廣泛應用(yong)。

  ①. 按套(tao)(tao)管內(nei)熱(re)介質(zhi)分(fen)類：熱(re)水夾(jia)套(tao)(tao)、熱(re)油夾(jia)套(tao)(tao)和蒸汽夾(jia)套(tao)(tao)，不同(tong)類型分(fen)別適(shi)用于不同(tong)的流(liu)體，設計原則(ze)是(shi)一樣的。

  ②. 按(an)照(zhao)管道的結構形式(shi)分類

   a. 全夾套。除法蘭連接部分外，所有管道組成件(jian)包括閥門(men)在內均有夾套（即內管焊縫(feng)隱蔽型）。

   b.半夾套。除法蘭連(lian)接(jie)部分(fen)外(wai)，所(suo)有管(guan)(guan)道(dao)組成件包(bao)括閥門在內均沒有夾套（即內管(guan)(guan)焊(han)縫外(wai)露型）。

   c. 簡(jian)易夾套(tao)。僅直管部分有夾套(tao)，套(tao)管內不應有焊縫。

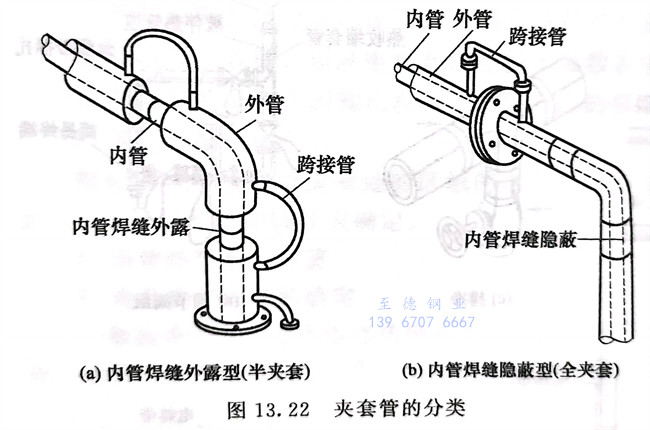

  夾套管的分類見圖13.22。

二(er)、夾套管的選型設計

 夾套管的設計條件(jian)應(ying)符合PID的要(yao)求。選型的一般要(yao)求如下。

   ①. 流(liu)體(ti)的凝固(gu)點(dian)在(zai)50～100℃的工藝管(guan)適(shi)宜采用內管(guan)焊縫“外露”型夾(jia)套管(guan)。

   ②. 流體的凝固點高于100℃的工藝管(guan)道宜采用內管(guan)焊縫“隱蔽”型夾套管(guan)。

   ③. 輸送(song)有毒流體的工藝管(guan)道應采用內管(guan)焊(han)縫“外(wai)露”型夾套管(guan)。

三(san)、夾套管的設計(ji)壓力

  ①. 夾(jia)套管的內管的外(wai)壓應為外(wai)管內的伴熱(re)介質的設計壓力。

  ②. 外管（包括端(duan)板）的內壓(ya)應為(wei)伴熱介質(zhi)的設計壓(ya)力(li)。

  ③. 壓力設計的(de)(de)溫度(du)參數應取內管(guan)的(de)(de)工(gong)藝(yi)介(jie)(jie)質或外管(guan)內的(de)(de)伴熱介(jie)(jie)質的(de)(de)設計溫度(du)兩(liang)者中最高者。

四、夾套管(guan)柔(rou)性設(she)計的設(she)計溫(wen)度

  ①. 外管取伴熱介質(zhi)的操(cao)作溫度。

  ②. 內管取工(gong)藝(yi)介(jie)(jie)質(zhi)或伴熱介(jie)(jie)質(zhi)的(de)操作溫(wen)度兩(liang)者(zhe)中最高者(zhe)，也應校核外管的(de)環境溫(wen)度和(he)內管的(de)工(gong)藝(yi)介(jie)(jie)質(zhi)的(de)操作溫(wen)度。

工(gong)程應用(yong)：三維配管軟件內夾套管的(de)設計

  三(san)維配管(guan)(guan)(guan)(guan)軟件內夾(jia)套(tao)管(guan)(guan)(guan)(guan)的(de)設計(ji)，對(dui)(dui)于PDS系統(tong)，同(tong)一物理坐標處不(bu)允(yun)許出現兩條管(guan)(guan)(guan)(guan)線(xian)中(zhong)心線(xian)，但(dan)夾(jia)套(tao)管(guan)(guan)(guan)(guan)內管(guan)(guan)(guan)(guan)、外管(guan)(guan)(guan)(guan)屬(shu)于中(zhong)心線(xian)重合的(de)情況，模型中(zhong)的(de)同(tong)一物理坐標處對(dui)(dui)內管(guan)(guan)(guan)(guan)外管(guan)(guan)(guan)(guan)同(tong)時建(jian)模，將(jiang)(jiang)被系統(tong)視為錯誤(wu)和(he)碰(peng)撞(zhuang)，將(jiang)(jiang)影響管(guan)(guan)(guan)(guan)道空(kong)視圖的(de)生(sheng)成。未避免(mian)上述(shu)的(de)錯誤(wu)，將(jiang)(jiang)夾(jia)套(tao)內管(guan)(guan)(guan)(guan)和(he)夾(jia)套(tao)外管(guan)(guan)(guan)(guan)分(fen)別建(jian)立到不(bu)同(tong)的(de)模型區內。

  在PDS后臺中將工藝管(guan)(guan)道上(shang)的(de)夾套閥門、標(biao)準閥門、法(fa)蘭(lan)、定(ding)位(wei)板、折流板、防(fang)沖刷板等部件在內(nei)管(guan)(guan)模型中設(she)置為(wei)報(bao)告材料，而對應的(de)外(wai)管(guan)(guan)模型中僅用于連接的(de)管(guan)(guan)道材料設(she)置為(wei)不報(bao)告材料，從(cong)而實現(xian)夾套內(nei)管(guan)(guan)和外(wai)管(guan)(guan)自動抽取ISO圖紙和導出準確資料的(de)目的(de)。

工程應用：某水夾(jia)套管系統的配(pei)管設計

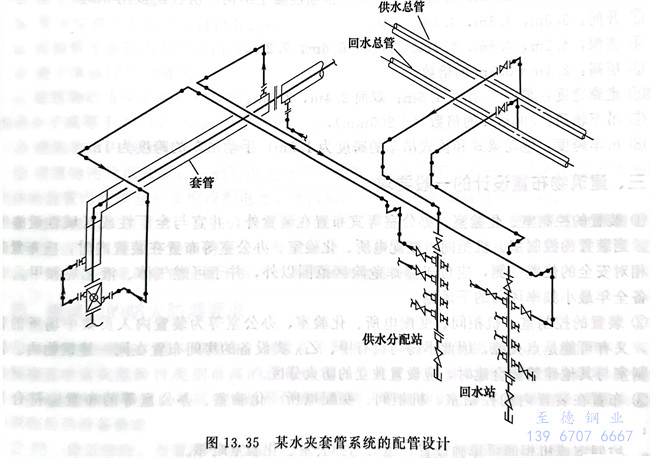

  某水夾套(tao)管(guan)(guan)系統的配管(guan)(guan)設計(ji)見圖13.35。
