不銹鋼(gang)氣(qi)體保(bao)護焊(han)按保(bao)護氣(qi)體的化學成分分為(wei)惰(duo)性氣(qi)體（例如(ru)：氬(ya)氣(qi)、氦氣(qi)）保(bao)護焊(han)和混合氣(qi)體（例如(ru)：98％氬(ya)氣(qi)＋2％氧氣(qi)或95％氬(ya)氣(qi)＋5％二氧化碳）保(bao)護焊(han)兩種(zhong)。

1. 惰性氣體保護(hu)焊焊絲。

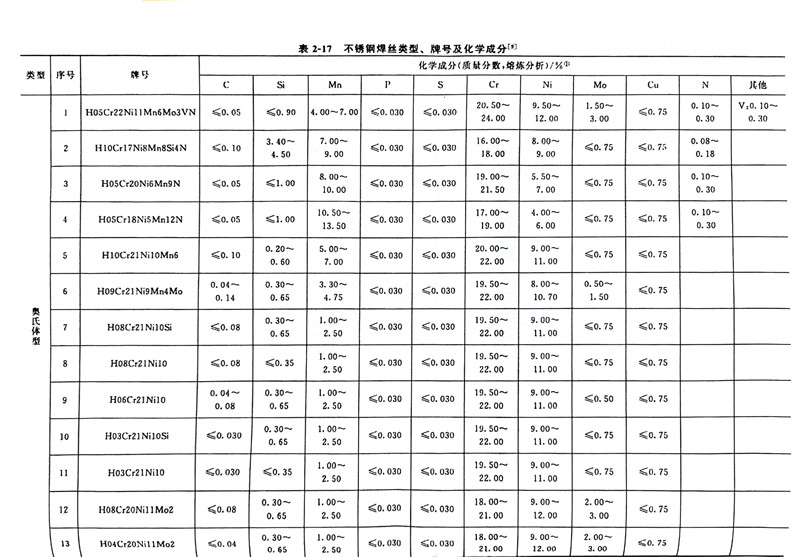

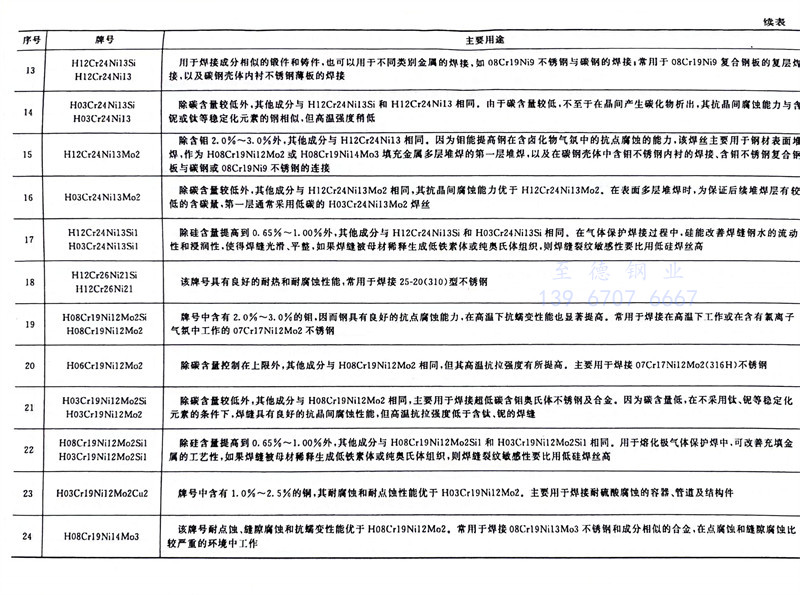

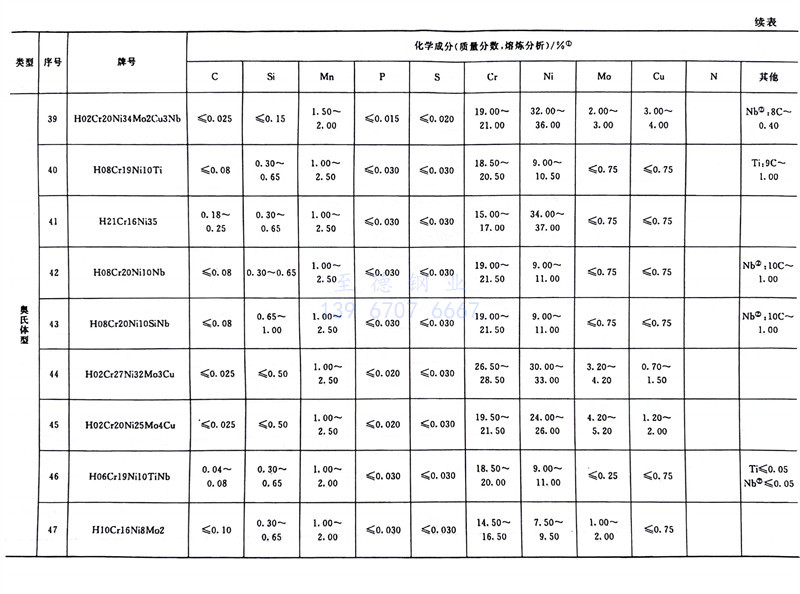

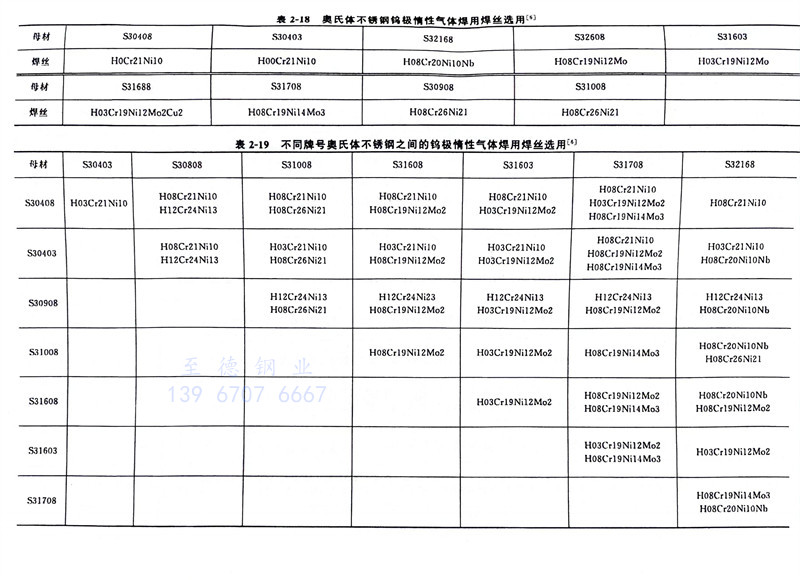

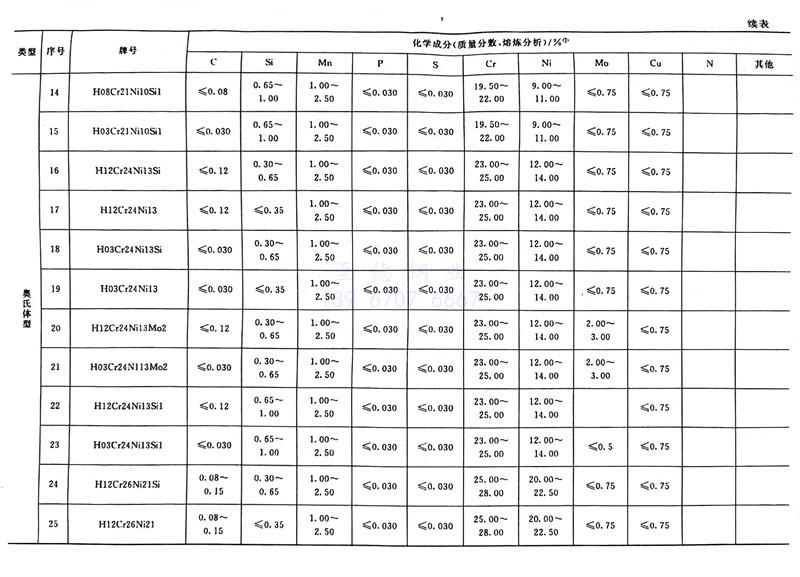

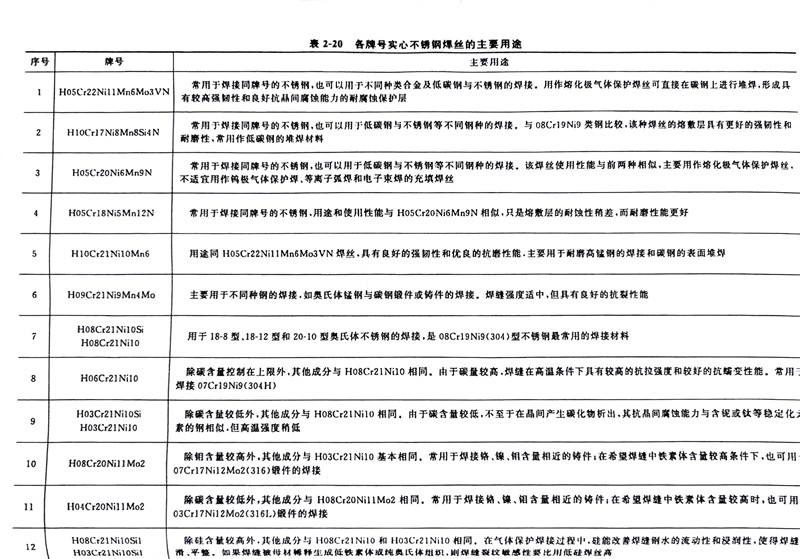

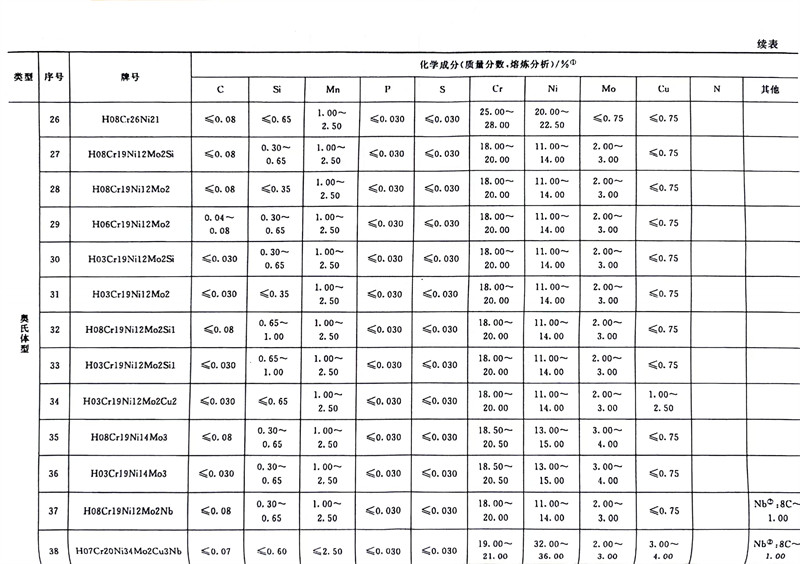

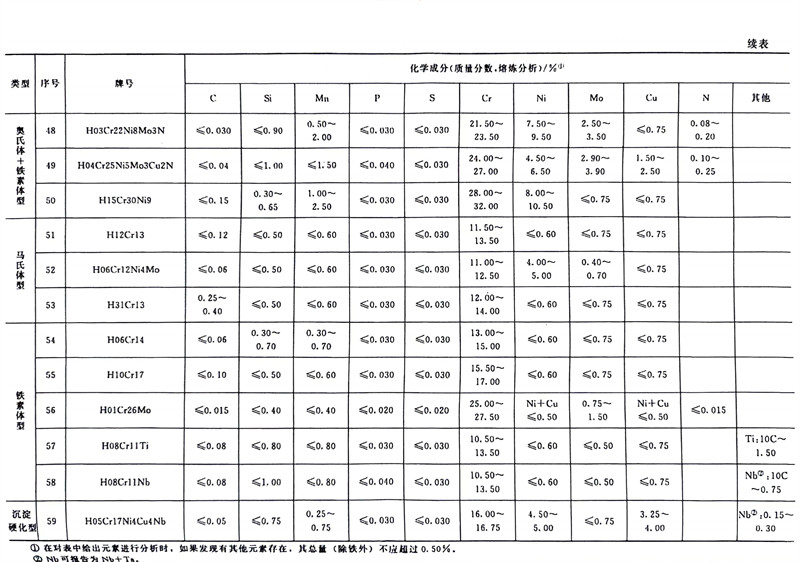

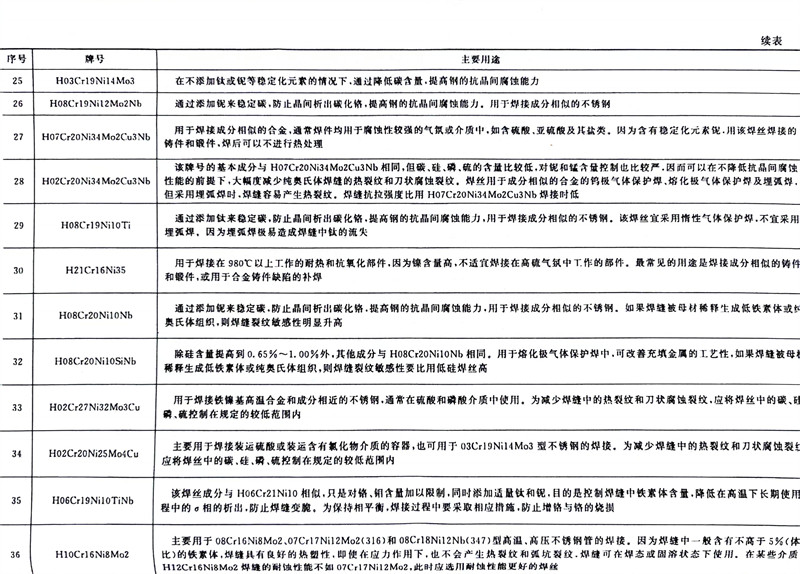

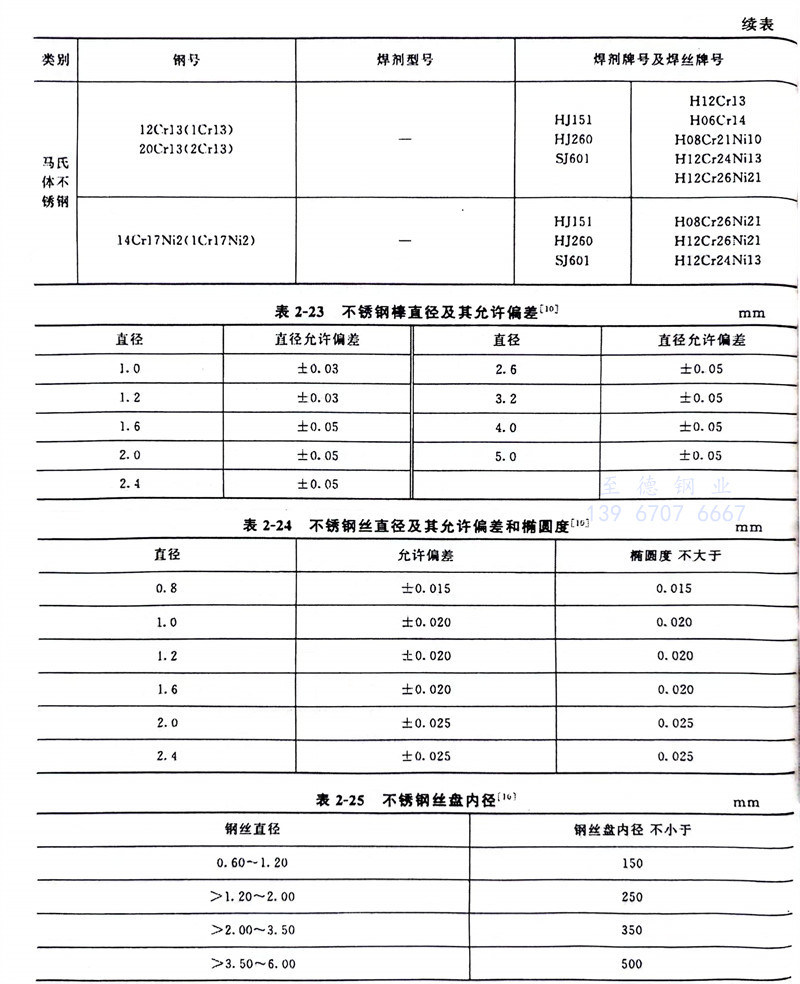

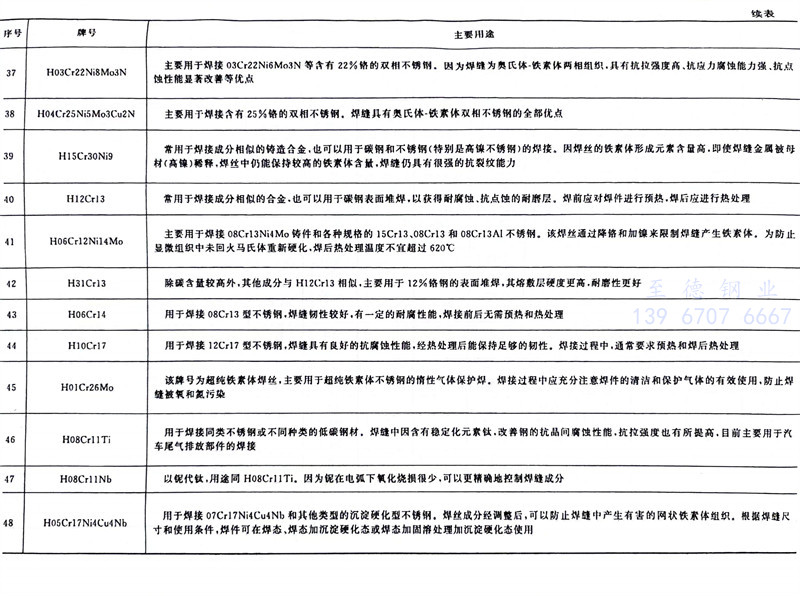

  惰性氣體保護焊接時焊接區的金屬不會被氧化，所以焊絲熔化后化學成分基本不變，即焊縫金屬的化學成分就是焊絲的化學成分。焊接時要選擇與母材化學成分接近的焊絲，焊絲的化學成分見表2-17，不銹鋼壓力容器焊接用實心焊絲的選用見表2-18、表2-19。各牌號實心不銹鋼焊絲的主要用途見表2-20。非重要件焊接用焊絲可從不銹鋼母材截取板條作填充材料。對鋼棒直徑、鋼絲直徑和鋼絲盤內徑均有一定的要求，分別見表2-23～表2-25。其中鋼絲直徑和鋼絲盤內徑是氣體保護熔化極焊接方法提出的特殊要求。鋼棒長度為1000mm，允許正偏差≤50mm。鋼絲應規整，不得散亂或成“o”字形。

  不銹(xiu)鋼壓(ya)力容器用(yong)各種焊絲應符合 NB/T 47018-2011（JB/T 4744）《承(cheng)壓(ya)設備焊接材料(liao)(liao)訂貨(huo)技術條(tiao)件》，焊絲的選用(yong)應符合NB/T 47015-2011（JB/T 4709）《壓(ya)力容器焊接規程》、HG/T 20581《鋼制(zhi)化工容器材料(liao)(liao)選用(yong)規定》等標準的規定。

2. 混(hun)合氣體(ti)保護焊用焊絲。

  混合氣體保護(hu)焊(han)(han)用焊(han)(han)絲亦(yi)選用惰性(xing)氣體保護(hu)焊(han)(han)焊(han)(han)絲。
