一(yi)、隔膜閥概述

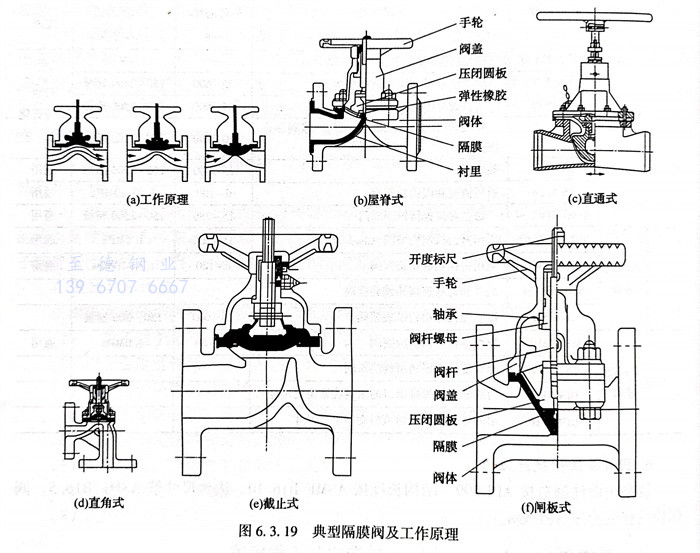

  隔膜閥(fa)的結構形式與一般閥門很不相同，是一種特殊形式的截斷閥，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，它是依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔膜閥的工作溫度通常受隔膜和閥體襯里所使用材料的限制，它的工作溫度范圍大約為-50～175℃。隔膜閥結構簡單，只由閥體、隔膜和閥蓋組合件三個主要部件構成。該閥易于快速拆卸和維修，更換隔膜可以在現場及短時間內完成。隔膜閥的工作原理見圖6.3.1919(a)。典型隔膜閥見圖6.3.19（b）～（6.3.19(b)~(f)。

二、隔(ge)膜閥(fa)的分類(lei)

 1. 按襯(chen)里(li)，隔膜(mo)閥(fa)(fa)有襯(chen)膠隔膜(mo)閥(fa)(fa)、襯(chen)氟隔膜(mo)閥(fa)(fa)、無襯(chen)里(li)隔膜(mo)閥(fa)(fa)、塑料隔膜(mo)閥(fa)(fa)等。

 2. 按結(jie)構形(xing)式分三類。

   ①. 屋脊式(shi)，也稱(cheng)突緣式(shi)，是最基本的(de)(de)(de)一類。它(ta)的(de)(de)(de)結(jie)構(gou)形狀如(ru)圖(tu)6.3.19（b）所示。閥(fa)體是襯里的(de)(de)(de)；隔(ge)膜閥(fa)閥(fa)體襯里，就是為了發揮它(ta)的(de)(de)(de)耐腐(fu)蝕特性(xing)。這(zhe)類結(jie)構(gou)除直通(tong)式(shi)之外，還(huan)可做成(cheng)直角式(shi)。如(ru)圖(tu)6.3.19（c）、圖(tu)6.3.19（d）所示。

   ②. 截(jie)止(zhi)式(shi)，結構形(xing)狀與截(jie)止(zhi)閥(fa)相似(si)，見圖6.3.19（e）。這(zhe)種形(xing)式(shi)的閥(fa)門，流體(ti)阻(zu)力(li)比屋脊式(shi)大(da)，但密(mi)封(feng)面(mian)積大(da)，密(mi)封(feng)性能(neng)好，可用于真(zhen)空(kong)度高的管路(lu)。

   ③. 閘(zha)板式(shi)，結構形式(shi)與(yu)閘(zha)閥(fa)相似(si)，見圖6.3.19（f）。閘(zha)板式(shi)隔膜閥(fa)，流(liu)體阻力(li)最小，適合于輸送黏性物(wu)料。隔膜材料，常用天(tian)然(ran)橡(xiang)(xiang)(xiang)膠(jiao)(jiao)(jiao)、氯丁(ding)橡(xiang)(xiang)(xiang)膠(jiao)(jiao)(jiao)、丁(ding)腈(jing)橡(xiang)(xiang)(xiang)膠(jiao)(jiao)(jiao)、異丁(ding)橡(xiang)(xiang)(xiang)膠(jiao)(jiao)(jiao)、氟(fu)化(hua)橡(xiang)(xiang)(xiang)膠(jiao)(jiao)(jiao)和聚(ju)全氟(fu)乙丙烯塑(su)料(F46)等。

三、隔膜閥的(de)優點

（1）流(liu)體阻力小(xiao)。

（2）能(neng)使用于含硬(ying)質懸浮物(wu)的介質。

（3）由于介質只跟閥體和隔膜(mo)接觸，所以無須填料函，不存在填料函泄漏問(wen)題，對閥桿(gan)部分(fen)無腐(fu)蝕的(de)可(ke)能。

（4）只要對(dui)襯里材(cai)料(liao)和隔膜(mo)進行恰當(dang)的選擇，便可適應(ying)廣泛的腐蝕介(jie)質，例如酸(suan)、堿類流體。

四、隔膜閥有關(guan)標準(zhun)規范

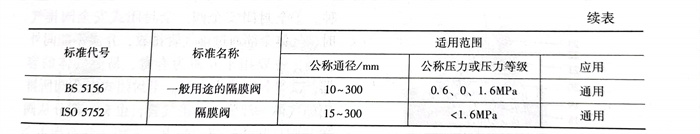

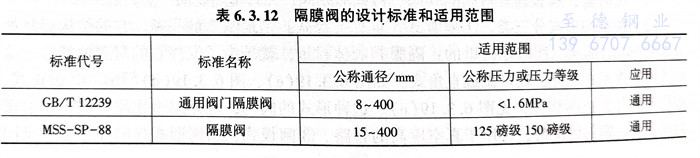

  隔膜閥有關(guan)標(biao)準規范見表6.3.12。
