1. 不(bu)銹鋼藥(yao)芯焊(han)絲型號(hao)與牌號(hao)
列入GB/T 17853-1999《不銹鋼藥芯焊絲》標準的有33個型號，我國的不銹鋼藥芯焊絲牌號有新、舊兩個類型。舊類型是歷史比較早的藥芯焊絲廠家習慣使用的，其編制方法基本與不銹(xiu)鋼焊條(tiao)牌號相同，只是牌號前的字母不同（如“γ”），用以區別焊條；新類型是新發展起來的藥芯焊絲廠家習慣使用的，其編制方法基本與國家標準GB/T 17853相同，只是牌號前用不同的字母表示不同的廠家。

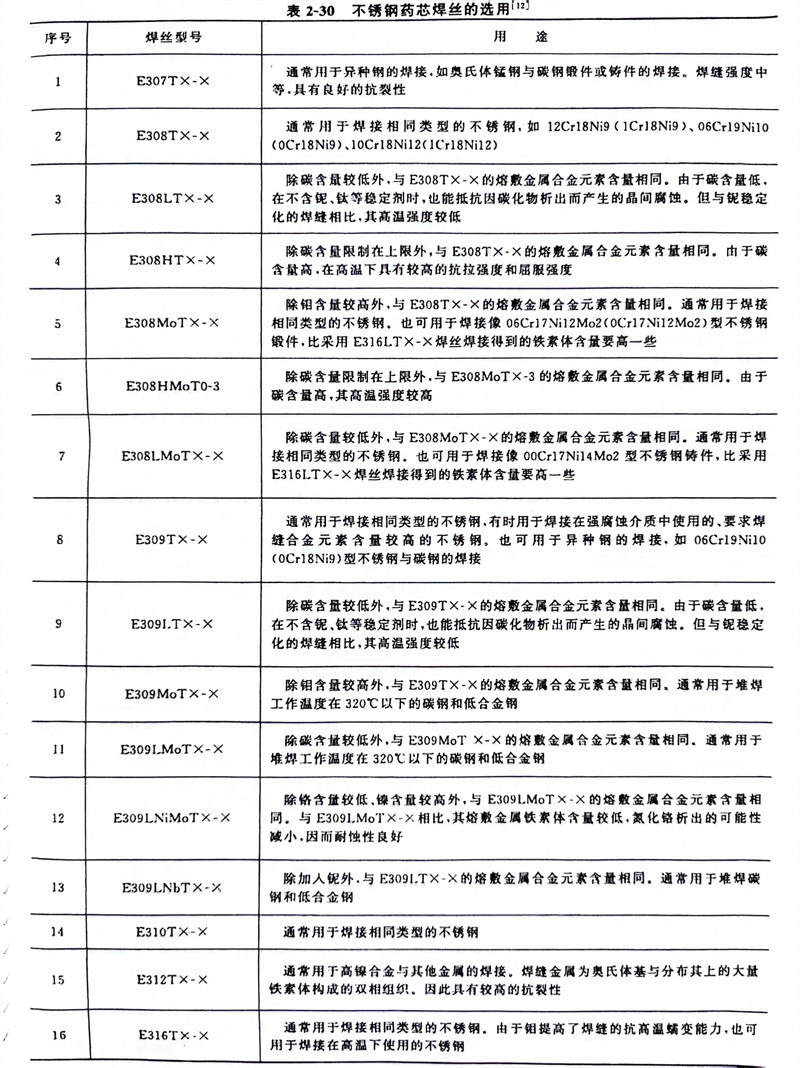

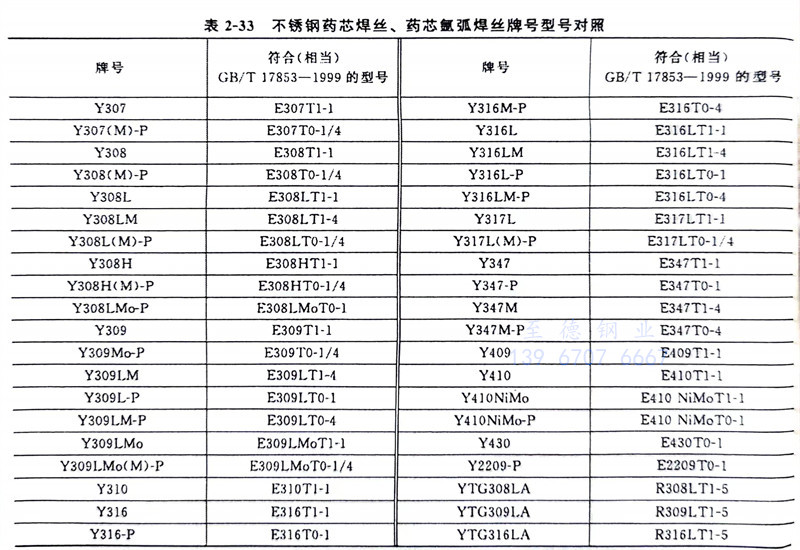

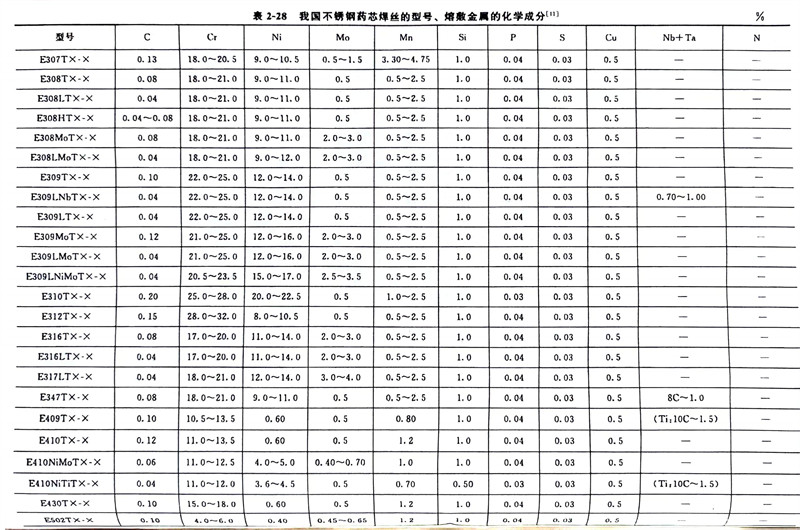

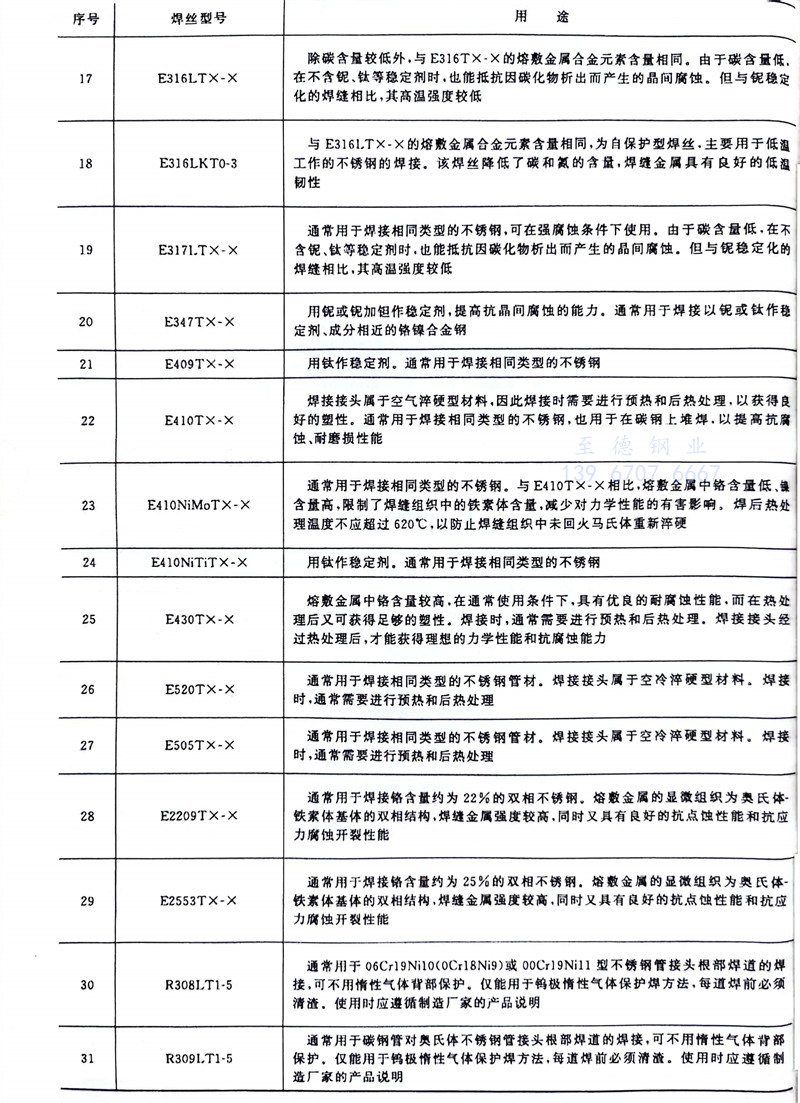

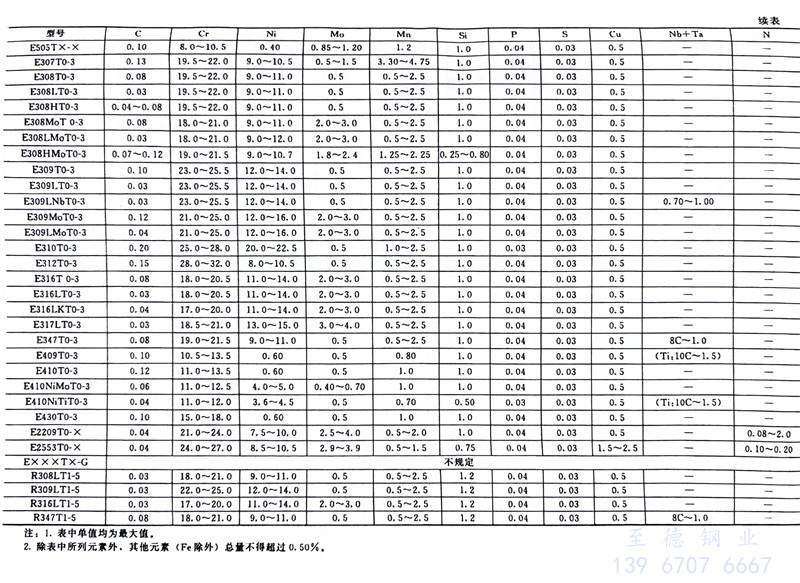

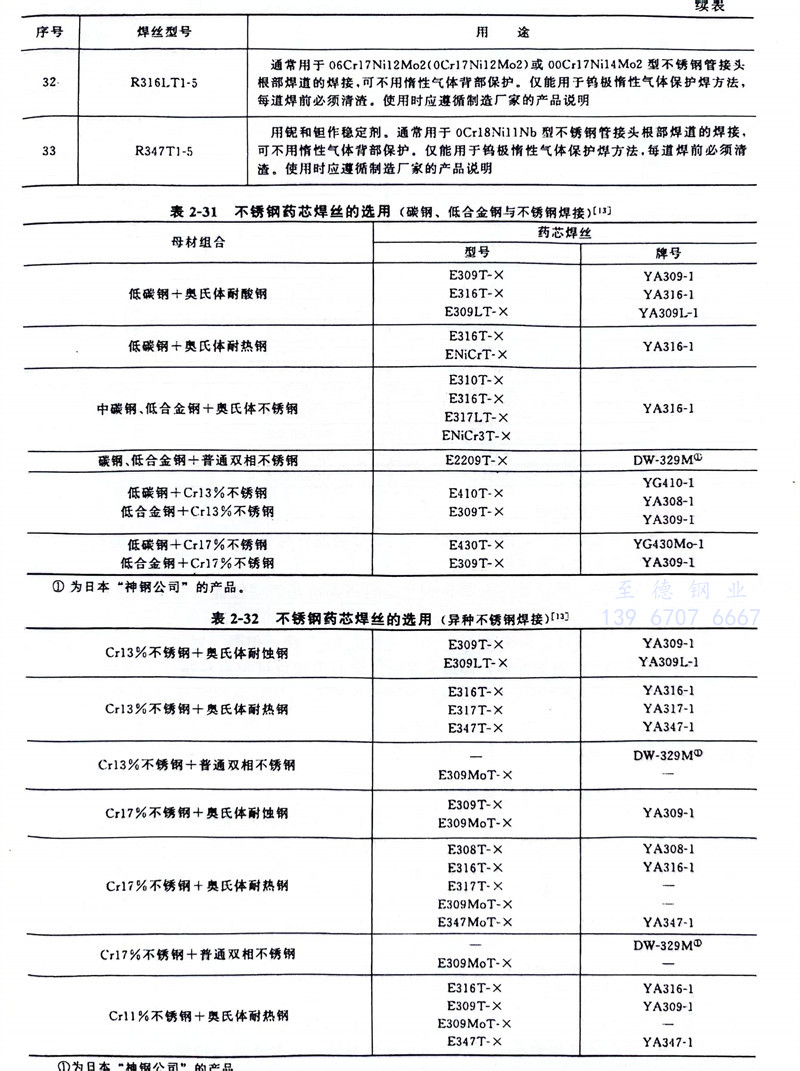

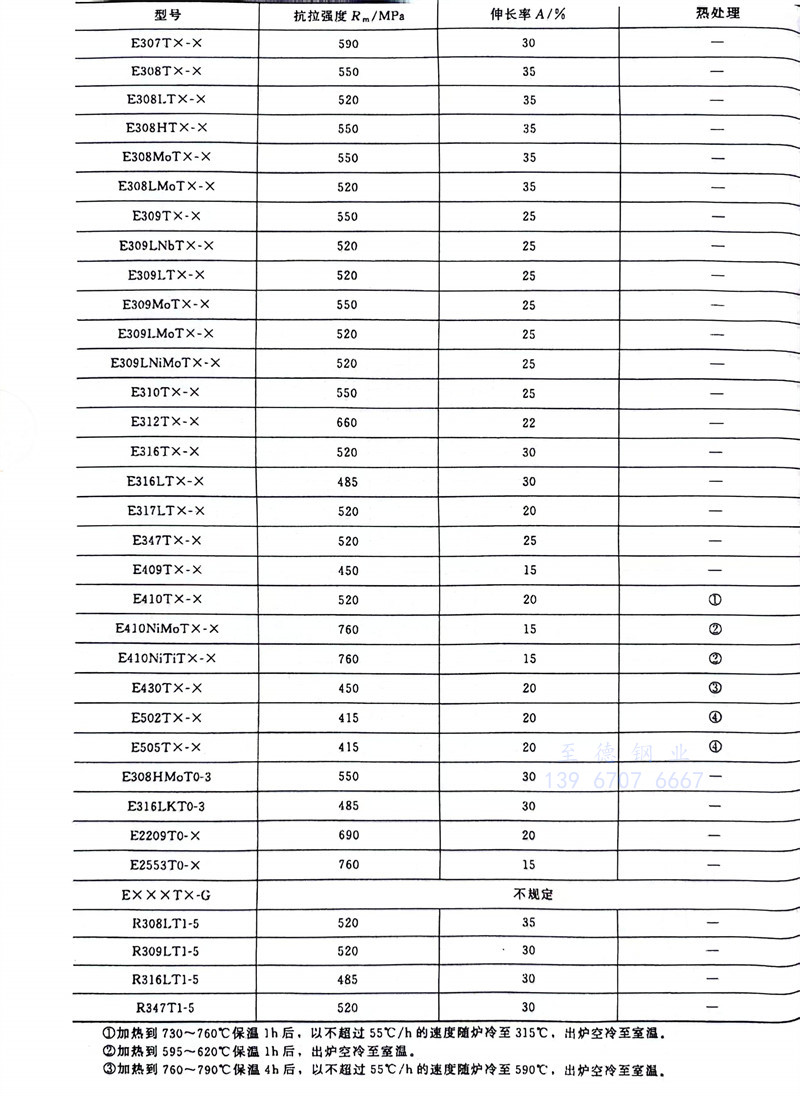

我國不銹(xiu)鋼藥芯焊(han)絲的型號(hao)、熔(rong)敷金屬的化學成分見表(biao)(biao)(biao)2-28，不銹(xiu)鋼藥芯焊(han)絲的拉伸性能及焊(han)后(hou)熱處(chu)理要求見表(biao)(biao)(biao)2-29，不銹(xiu)鋼藥芯焊(han)絲的選(xuan)用見表(biao)(biao)(biao)2-30～表(biao)(biao)(biao)2-33。
我國的(de)(de)不(bu)銹(xiu)鋼(gang)藥(yao)(yao)芯(xin)焊絲(si)與AWS A5.22-1995《耐腐蝕鉻(ge)及鉻(ge)鎳(nie)鋼(gang)用藥(yao)(yao)芯(xin)焊絲(si)》及其他國家不(bu)銹(xiu)鋼(gang)藥(yao)(yao)芯(xin)焊絲(si)的(de)(de)對應關系，見表2-64。
2. 不銹鋼藥芯焊絲規格
不(bu)銹(xiu)鋼用藥芯焊(han)(han)絲(si)有粗絲(si)（直(zhi)徑(jing)＄4.0mm、＄3.2mm和(he)2.4mm）和(he)細(xi)絲(si)（直(zhi)徑(jing)Φ2.0mm、?1.6mm、?1.2mm 和(he)?0.8mm）兩種。直(zhi)徑(jing)4.0mm、3.2mm焊(han)(han)絲(si)主(zhu)要用于埋弧(hu)焊(han)(han)。直(zhi)徑(jing)Φ1.6mm、Φ1.2mm和(he)＄0.8mm 焊(han)(han)絲(si)主(zhu)要用于MAG焊(han)(han)。
3. 不銹鋼藥芯(xin)焊絲的應用
不銹(xiu)鋼(gang)藥(yao)芯焊(han)(han)(han)(han)絲(si)主(zhu)要是用(yong)于MAW焊(han)(han)(han)(han)或自(zi)保護氣體保護焊(han)(han)(han)(han)接(jie)(jie)。不銹(xiu)鋼(gang)藥(yao)芯焊(han)(han)(han)(han)絲(si)可(ke)以用(yong)來焊(han)(han)(han)(han)接(jie)(jie)不銹(xiu)鋼(gang)薄板(ban)、中厚(hou)板(ban)和厚(hou)板(ban)。自(zi)從＄0.8mm、＄1.2mm、1.6mm的細直徑藥(yao)芯不銹(xiu)鋼(gang)焊(han)(han)(han)(han)絲(si)研制成功以來，解(jie)決(jue)了全位(wei)置焊(han)(han)(han)(han)接(jie)(jie)問題(ti)、使不銹(xiu)鋼(gang)藥(yao)芯焊(han)(han)(han)(han)絲(si)應用(yong)急劇增加，并(bing)出現了取(qu)代不銹(xiu)鋼(gang)焊(han)(han)(han)(han)條的趨勢，甚至將逐(zhu)步取(qu)代不銹(xiu)鋼(gang)實心焊(han)(han)(han)(han)絲(si)。
目(mu)前國內外應(ying)用最廣泛(fan)的(de)(de)(de)是鈦(tai)型不銹鋼藥(yao)(yao)芯(xin)(xin)(xin)焊(han)(han)(han)(han)(han)絲(si)(si)（可全(quan)位置焊(han)(han)(han)(han)(han)接(jie)）和金屬(shu)(shu)粉型不銹鋼藥(yao)(yao)芯(xin)(xin)(xin)焊(han)(han)(han)(han)(han)絲(si)(si)。鈦(tai)型不銹鋼藥(yao)(yao)芯(xin)(xin)(xin)焊(han)(han)(han)(han)(han)絲(si)(si)因其焊(han)(han)(han)(han)(han)接(jie)工藝性優(you)良(liang)，所以越(yue)來越(yue)受到焊(han)(han)(han)(han)(han)工的(de)(de)(de)歡迎。而(er)金屬(shu)(shu)粉型不銹鋼藥(yao)(yao)芯(xin)(xin)(xin)焊(han)(han)(han)(han)(han)絲(si)(si)的(de)(de)(de)韌性要比鈦(tai)型不銹鋼藥(yao)(yao)芯(xin)(xin)(xin)焊(han)(han)(han)(han)(han)絲(si)(si)好。由于金屬(shu)(shu)粉型不銹鋼藥(yao)(yao)芯(xin)(xin)(xin)焊(han)(han)(han)(han)(han)絲(si)(si)具有電弧柔軟、焊(han)(han)(han)(han)(han)道(dao)成形光滑和熔渣(zha)(zha)較少(shao)等特點，在(zai)(zai)全(quan)位置焊(han)(han)(han)(han)(han)時可采(cai)用短路過(guo)渡或脈(mo)沖電弧，在(zai)(zai)很多場合下已開始逐(zhu)步替(ti)代傳統的(de)(de)(de)實心焊(han)(han)(han)(han)(han)絲(si)(si)TIG焊(han)(han)(han)(han)(han)。在(zai)(zai)厚板焊(han)(han)(han)(han)(han)接(jie)時，也可以大(da)大(da)減輕焊(han)(han)(han)(han)(han)道(dao)的(de)(de)(de)清渣(zha)(zha)工作。金屬(shu)(shu)粉型不銹鋼藥(yao)(yao)芯(xin)(xin)(xin)焊(han)(han)(han)(han)(han)絲(si)(si)的(de)(de)(de)焊(han)(han)(han)(han)(han)縫表面(mian)會有一些氧化，不太光亮。堿性不銹鋼藥(yao)(yao)芯(xin)(xin)(xin)焊(han)(han)(han)(han)(han)絲(si)(si)由于熔渣(zha)(zha)黏度低，在(zai)(zai)全(quan)位置焊(han)(han)(han)(han)(han)時易造(zao)成焊(han)(han)(han)(han)(han)道(dao)熔融(rong)金屬(shu)(shu)下墜、只適(shi)合平(ping)焊(han)(han)(han)(han)(han)位置焊(han)(han)(han)(han)(han)接(jie)。
