關于安全(quan)閥排放反(fan)力的(de)(de)計(ji)算(suan)，以下公(gong)式供在設計(ji)中參考使用，作為正式計(ji)算(suan)時應根據安全(quan)閥出口管(guan)線的(de)(de)走向配置(zhi)、管(guan)架(jia)設置(zhi)、介質特性及業(ye)主或專利(li)商(shang)要(yao)求，參見原文(wen)進行計(ji)算(suan)。

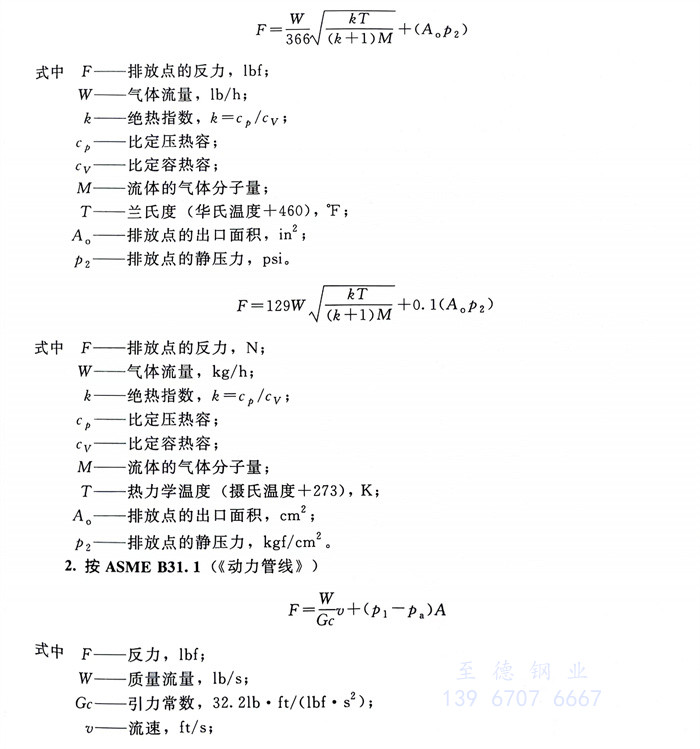

  1. 按(an)API RP 520 Part II（《安全閥(fa)的尺寸、選擇(ze)和(he)安裝》PartII安裝）

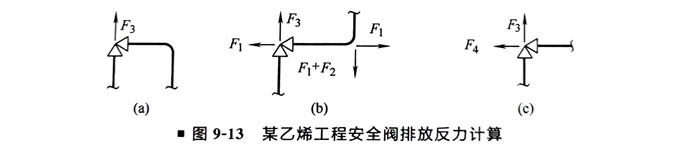

  某安全閥排放反力計算工程實例如圖9-13所示。

  在(zai)某乙烯工程項目中，安全閥(fa)的(de)反力(li)計算是根據ASMEB31.1的(de)計算原理(li)和提供的(de)計算公式(shi)，采(cai)用(yong)(yong)Excel表(biao)格(ge)編輯了公式(shi)，使用(yong)(yong)時(shi)，只需要在(zai)指定格(ge)內輸入必要信息數(shu)據，會自動得出F1、F2、F3、F4各力(li)的(de)大(da)小。對(dui)于成批計算時(shi)，方便了很多(duo)。

  圖（a）是閉(bi)式(shi)排(pai)(pai)放(fang)系(xi)統(tong)(tong)，圖（b）是開式(shi)排(pai)(pai)放(fang)系(xi)統(tong)(tong)，圖（c）是閉(bi)式(shi)排(pai)(pai)放(fang)系(xi)統(tong)(tong)或(huo)開式(shi)排(pai)(pai)放(fang)系(xi)統(tong)(tong)的瞬時沖(chong)擊荷載(zai)。F1、F2、F3、F4的計算公式(shi)已(yi)經在表中列(lie)出。

  圖(tu)）（閉(bi)式排(pai)放系統(tong)）或圖(tu)（b）（開式排(pai)放系統(tong)）計(ji)算(suan)(suan)(suan)時(shi)，都要再(zai)計(ji)算(suan)(suan)(suan)圖(tu)（c），并分別與圖(tu)（c）相(xiang)應的(de)力(li)進行比較，取其中(zhong)較大(da)的(de)值(zhi)。例(li)如，在(zai)計(ji)算(suan)(suan)(suan)閉(bi)式系統(tong)的(de)F3時(shi)，先計(ji)算(suan)(suan)(suan)圖(tu)（a）的(de)F3，再(zai)計(ji)算(suan)(suan)(suan)圖(tu)（c）的(de)F3比較兩者(zhe)的(de)值(zhi)，取大(da)者(zhe)。
