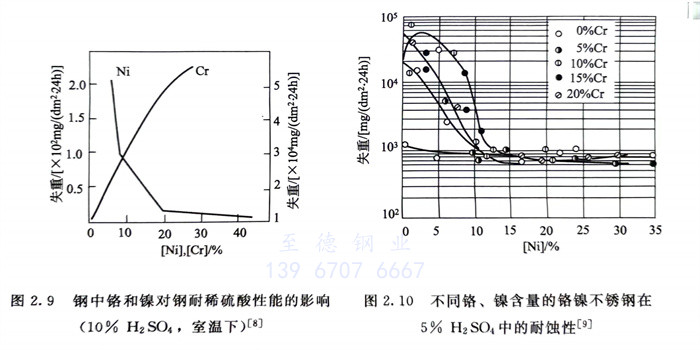

鎳是不銹鋼(gang)中僅次于鉻的重要合金元素。為了耐還原性酸和堿介質的腐蝕，鋼中僅含鉻是不夠的，必須向鋼中加入鎳（見圖2.9和圖2.10）。鎳可促進不銹鋼鈍化膜的穩定性，提高不銹鋼的熱力學穩定性。因此，不銹鋼中鉻與鎳共存，可顯著強化不銹鋼的不銹性和耐蝕性。鎳對不銹鋼的高溫抗氧化性有益，但對高溫抗硫化性有害。因為鎳與硫作用易形成低熔點硫化物。而低熔點硫化物的形成會顯著降低鋼的熱加工性。

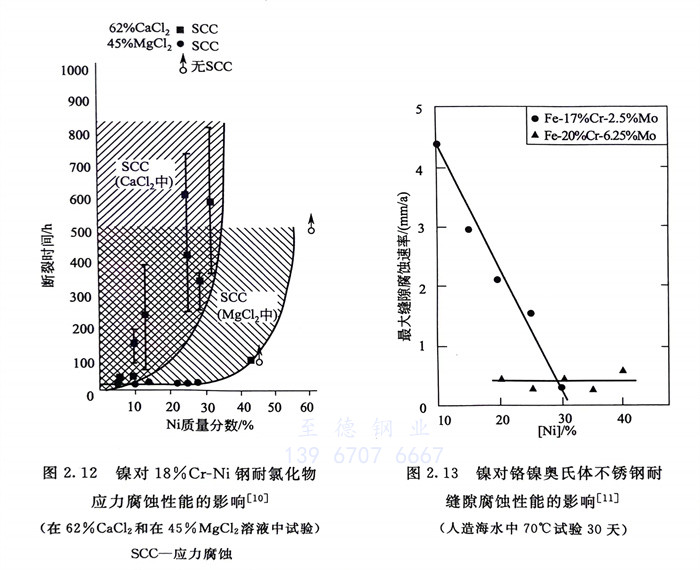

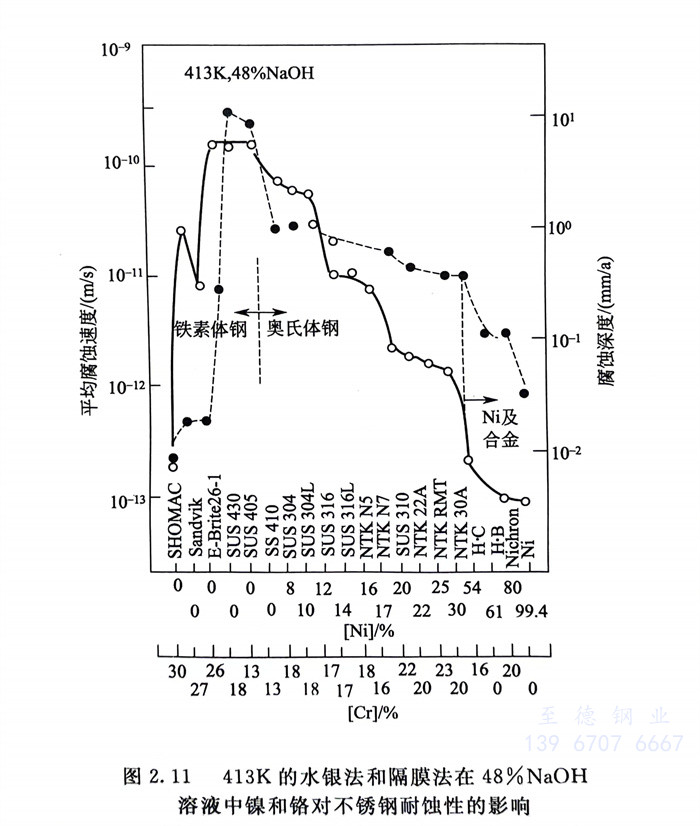

  鎳(nie)與鉻組合能顯著提(ti)高奧氏體(ti)不(bu)銹鋼在(zai)苛性介質（例(li)如NaOH）中(zhong)的耐蝕(shi)(shi)性（圖2.11），鎳(nie)還提(ti)高18-8不(bu)銹鋼耐氯化物應力(li)腐蝕(shi)(shi)的性能（圖2.12）。雖然在(zai)耐點蝕(shi)(shi)、耐縫隙腐蝕(shi)(shi)的PRE值(zhi)①中(zhong)并沒有鎳(nie)的作用(yong)在(zai)內，但在(zai)低鉻、鉬(mu)含量的通用(yong)鉻鎳(nie)奧氏體(ti)不(bu)銹鋼中(zhong)，鎳(nie)的作用(yong)還是有益的（見圖2.13）。

  鎳能顯著(zhu)改善不(bu)銹鋼(gang)的塑(su)、韌性，可使具有脆性轉變溫度(du)的一些(xie)不(bu)銹鋼(gang)的脆性溫度(du)下移。

  鎳可提高一些不銹(xiu)鋼的冷成型(xing)性和焊接(jie)性，降(jiang)低奧氏體不銹(xiu)鋼的冷加工硬化(hua)傾向(xiang)。

  鎳能顯著降低(di)(di)一些(xie)不銹鋼對σ、x等金屬間(jian)化合(he)物(wu)析出(chu)的(de)敏感性（圖(tu)2.14），從而防止和降低(di)(di)它(ta)們的(de)有害作(zuo)用。

  隨奧氏體(ti)不銹(xiu)鋼中鎳量增(zeng)加，碳在鋼中的溶解度下降，導致(zhi)鋼的晶間腐蝕敏感性增(zeng)加，因此高鎳奧氏體(ti)不銹(xiu)鋼中含碳量需≤0.02％。
