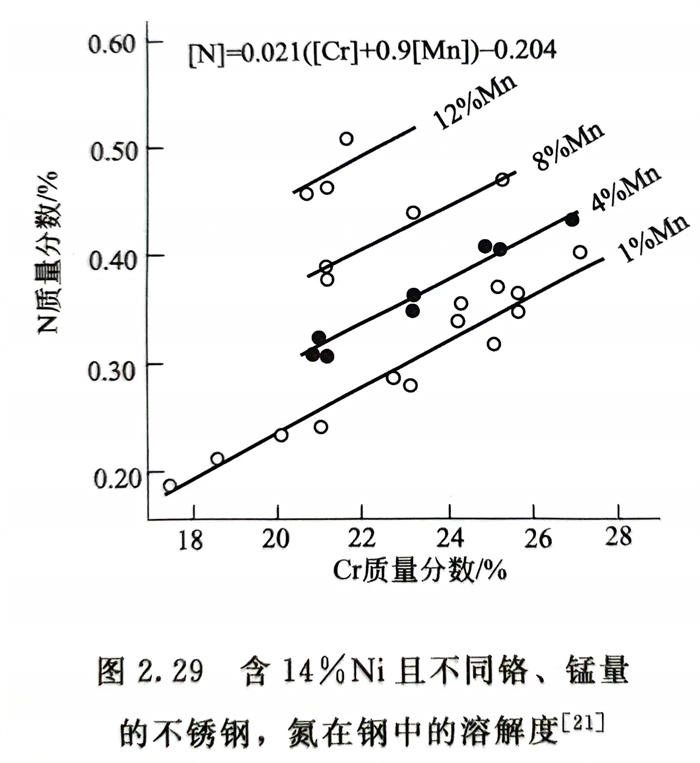

前面已提到，錳是較弱的奧氏體形成元素，它在不銹(xiu)鋼中是一種脫氧劑，鋼中錳量一般≤1％或≤2％。隨不銹鋼中錳量的增加，可顯著提高氮在鋼中的溶解度（圖2.29）；錳、氮復合加入常常用來代替鋼中昂貴、稀缺的鎳。需要指出，向不銹鋼中復合加入錳、氮，僅能從組織上為獲得奧氏體組織而代鎳，但并不能在不銹耐蝕性方面代鎳，這也是由于錳元素本身特性所決定的，錳既不能提高不銹鋼的熱力學穩定性，也不能對鋼的鈍化行為產生任何有益的影響。

  早期，以(yi)錳、氮復合加入(ru)(ru)代替(ti)17-7型(xing)和(he)18-8型(xing)不(bu)銹(xiu)鋼(gang)(gang)中(zhong)的(de)(de)鎳，美國發(fa)展了AISI 200系(xi)Cr-Mn-N不(bu)銹(xiu)鋼(gang)(gang)，近(jin)代，在開發(fa)超級奧氏體和(he)超級雙相(xiang)不(bu)銹(xiu)鋼(gang)(gang)的(de)(de)過程中(zhong)，也開始向鋼(gang)(gang)中(zhong)加入(ru)(ru)少量(liang)錳，既可提高鋼(gang)(gang)中(zhong)的(de)(de)含氮量(liang)，穩定或控制適宜(yi)相(xiang)比例(li)，又(you)可改善(shan)鋼(gang)(gang)的(de)(de)性能(neng)，同時還可節約鎳元素。為了同一目的(de)(de)，最(zui)近(jin)出現的(de)(de)幾種經濟型(xing)雙相(xiang)不(bu)銹(xiu)鋼(gang)(gang)也開始加入(ru)(ru)少量(liang)錳。

  錳對(dui)(dui)不銹(xiu)鋼(gang)(gang)的(de)(de)(de)不銹(xiu)耐(nai)蝕(shi)性(xing)(xing)的(de)(de)(de)影(ying)響(xiang)，基本上(shang)都是負面的(de)(de)(de)。并列入(ru)了耐(nai)點(dian)(dian)蝕(shi)指數 公式中(zhong)。圖2.30（A）、圖2.30（B）和(he)圖2.31則(ze)系錳對(dui)(dui)  奧(ao)氏體和(he)雙(shuang)相不銹(xiu)鋼(gang)(gang)耐(nai)點(dian)(dian)蝕(shi)、耐(nai)縫隙(xi)(xi)(xi)腐蝕(shi)性(xing)(xing)能(neng)(neng)的(de)(de)(de)影(ying)響(xiang)。可(ke)(ke)以看出(chu)，隨(sui)錳量增加，鋼(gang)(gang)的(de)(de)(de)耐(nai)點(dian)(dian)蝕(shi)性(xing)(xing)、耐(nai)縫隙(xi)(xi)(xi)腐蝕(shi)性(xing)(xing)能(neng)(neng)下降。這與(yu)錳和(he)硫形成(cheng)MnS，或隨(sui)鋼(gang)(gang)中(zhong)錳量增加，MnS量增加，MnS中(zhong)的(de)(de)(de)鉻量低，MnS夾雜(za)在腐蝕(shi)介(jie)質中(zhong)溶解(jie)，常(chang)常(chang)成(cheng)為點(dian)(dian)蝕(shi)、縫隙(xi)(xi)(xi)腐蝕(shi)源有關。一些試驗(yan)指出(chu)，當將18-8不銹(xiu)鋼(gang)(gang)中(zhong)的(de)(de)(de)錳量降到約(yue)0.1％，此鋼(gang)(gang)的(de)(de)(de)耐(nai)點(dian)(dian)蝕(shi)能(neng)(neng)力(li)將有可(ke)(ke)能(neng)(neng)達到含2％Mo的(de)(de)(de)0Cr18Ni12Mo2（316）的(de)(de)(de)水平。

  為了發展以錳、氮(dan)代(dai)鎳不(bu)(bu)(bu)銹(xiu)鋼和為增(zeng)加鋼中氮(dan)的溶解(jie)度，進一(yi)步發揮氮(dan)在(zai)鋼中的有(you)益作用，開發加少量(liang)錳的奧氏體不(bu)(bu)(bu)銹(xiu)鋼和雙(shuang)相不(bu)(bu)(bu)銹(xiu)鋼時都要充分注意錳在(zai)不(bu)(bu)(bu)銹(xiu)鋼中對耐蝕(shi)性，特別是耐點蝕(shi)性的不(bu)(bu)(bu)利(li)影響。

  錳在不銹(xiu)鋼中的有(you)益作(zuo)用一是(shi)形成MnS，抑制(zhi)含鎳的不銹(xiu)鋼中硫的有(you)害作(zuo)用，提高(gao)鋼的熱塑性；二是(shi)在焊接(jie)材料(liao)中加入2％以上的錳，可提高(gao)奧氏(shi)體(ti)不銹(xiu)鋼的焊縫抗熱裂紋的敏感性。

  錳在(zai)(zai)不(bu)銹鋼中還會促進σ相等脆性相的(de)析出（圖2.32），降低(di)鋼的(de)塑、韌性，這也為錳在(zai)(zai)高鉻、鉬不(bu)銹鋼中的(de)應用帶來不(bu)利影(ying)響。
