高純鐵素體(ti)不(bu)銹鋼 Cr18Mo2 性能與特(te)點(dian)

a. 力學(xue)性能和脆性轉變溫度

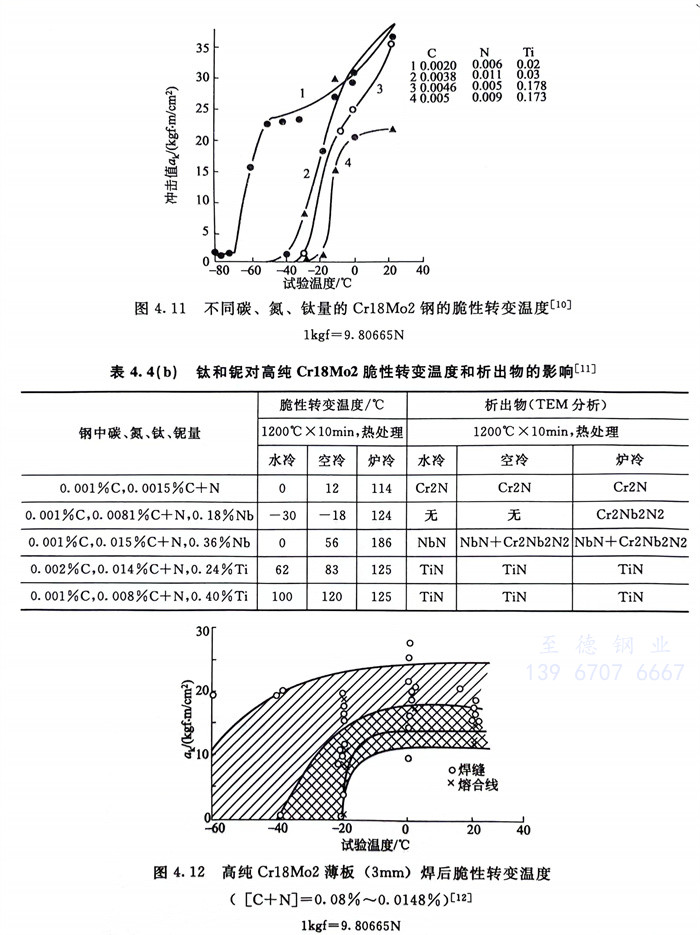

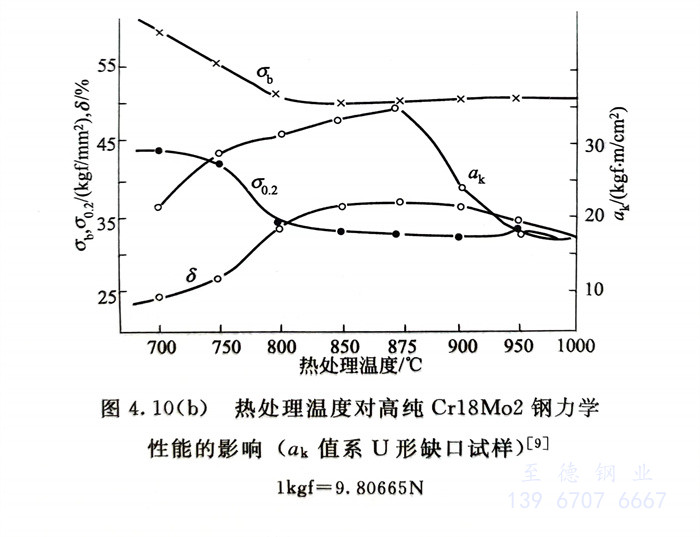

   一些結(jie)果見圖(tu)4.10（b）～圖(tu)4.12。可(ke)(ke)以(yi)(yi)(yi)看出，適宜的(de)(de)熱(re)處(chu)理(li)可(ke)(ke)以(yi)(yi)(yi)獲得滿意的(de)(de)塑、韌性(xing)［圖(tu)4.10（b）］；盡量(liang)降低鋼(gang)中的(de)(de)碳、氮含量(liang)，適量(liang)的(de)(de)鈦含量(liang)，可(ke)(ke)使此鋼(gang)的(de)(de)脆性(xing)轉變(bian)溫(wen)度(du)降到-20℃以(yi)(yi)(yi)下(xia)(xia)（圖(tu)4.11）；在模擬(ni)焊接(jie)條件（1200℃×10min）并以(yi)(yi)(yi)不(bu)同(tong)速度(du)冷卻(que)，所試驗(yan)的(de)(de)高(gao)純Cr18Mo2鋼(gang)中僅含0.001％～0.002％C，但C + N含量(liang)均(jun)≤0.015％，不(bu)論是否添加穩定元素(su)Ti、Nb，只(zhi)要有氮化(hua)物析(xi)出，也同(tong)樣會(hui)顯著提高(gao)鋼(gang)的(de)(de)脆性(xing)轉變(bian)溫(wen)度(du)［表4.4（b）］，而薄截(jie)面尺寸（3mm）的(de)(de)高(gao)純Cr18Mo2的(de)(de)焊接(jie)接(jie)頭（焊縫和熔合線）脆性(xing)轉變(bian)溫(wen)度(du)也可(ke)(ke)低于-20℃以(yi)(yi)(yi)下(xia)(xia)（圖(tu)4.12）。

b. 耐(nai)蝕性

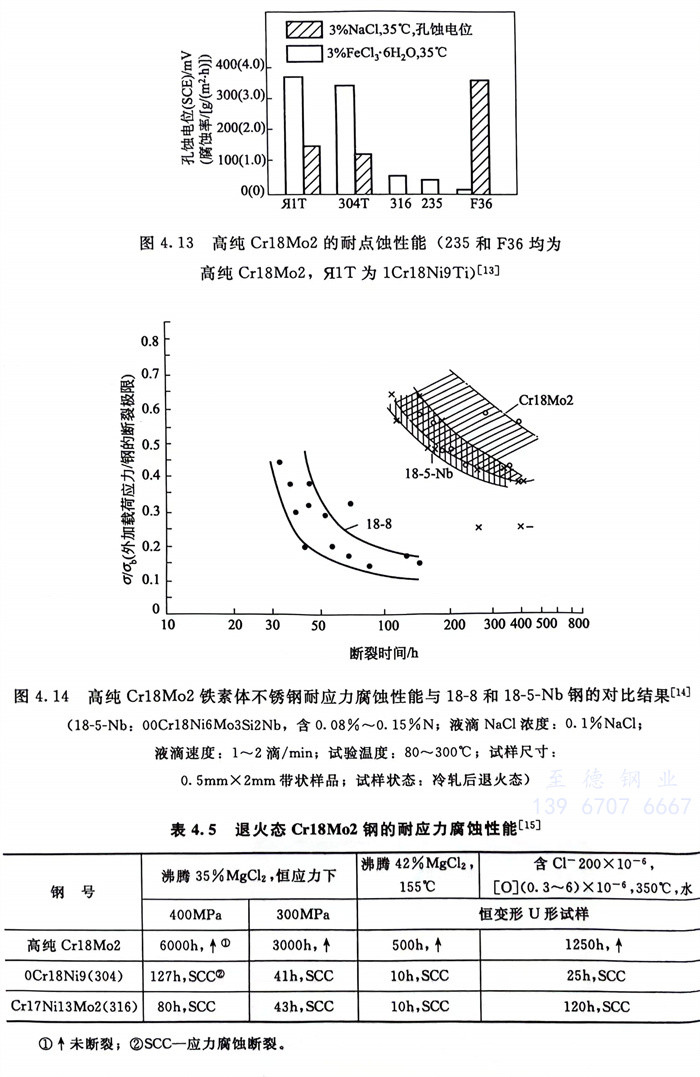

  高純Cr18Mo2的耐全面腐蝕和耐局部腐蝕性均優于0Cr18Mo2和00Cr18Mo2，在許多條件下與316（0Cr17Ni14Mo2）不銹鋼相當或稍優。高純Cr18Mo2不銹鋼耐氯化物應力腐蝕性能優良。一些經驗結果見圖4.13、圖 4.14 和表 4.5 。

c. 冷(leng)成型性

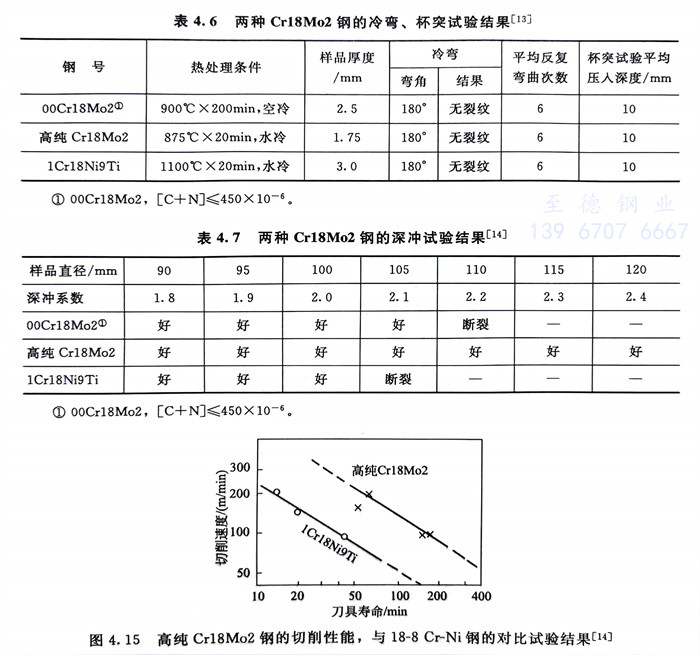

  高(gao)純(chun)Cr18Mo2具有良好(hao)的冷成型性，一些試驗結果見(jian)表4.6和(he)表4.7。此鋼還具有良好(hao)的切削性，見(jian)圖4.15。

  表(biao)4.6 兩種Cr18Mo2鋼的冷(leng)彎、杯突試(shi)驗結(jie)果

  表4.7 兩種Cr18Mo2鋼的深沖試驗結(jie)果

  圖4.15 高(gao)純Cr18Mo2鋼的(de)切削性(xing)能，與18-8 Cr-Ni鋼的(de)對比試驗結果

d. 焊接性

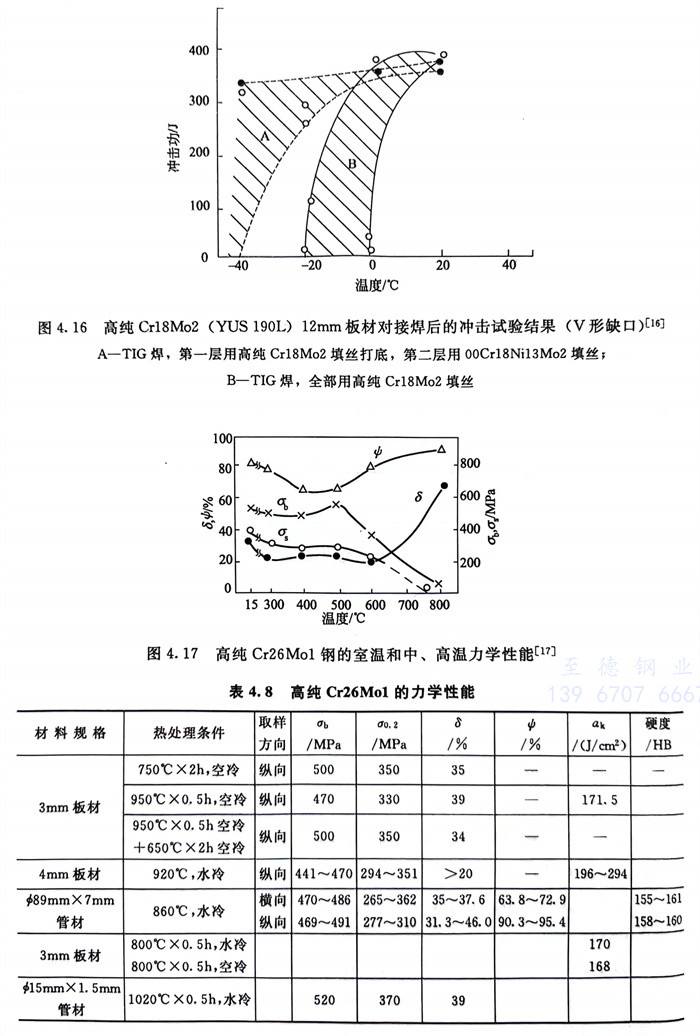

  高純Cr18Mo2焊接性良好，焊后脆性轉變溫度≤-20℃（圖4.12），含穩定化元素Ti、Nb時，沒有晶間腐蝕敏感性。當采用奧(ao)氏(shi)體不銹(xiu)鋼(gang)作為焊接填絲時，焊后可獲更為滿意的脆性轉變溫度和韌性（圖4.16）。
