·熱軋1Cr18Ni9Ti 不銹鋼(gang)中(zhong)板一般系熱處理(li)、酸洗后交貨,但使(shi)用中(zhong)發(fa)現在原表(biao)面殘留有局部(bu)氧化(hua)皮處出現嚴重銹蝕。

·對1Cr18Ni9T i 熱(re)軋不銹鋼(gang)中板經熱軋并熱處理后的表面氧化皮進行了分析:氧化皮通常有三層。內層為Cr₂O₃和Cr₂O₃·FeO,中間層為Fe₃O₄,外層為Fe₂O₃.

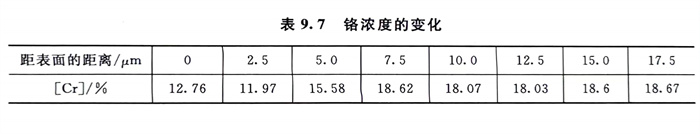

  隨距(ju)(ju)表面(mian)距(ju)(ju)離的(de)不同(tong),鉻濃度(du)的(de)變化見表9.7(基體鉻量為18.65%)。

  從表9.7中可(ke)知(zhi),由(you)于氧(yang)化皮(pi)的形成(cheng),表面有貧鉻區產生。這是導致(zhi)氧(yang)化皮(pi)處嚴重銹蝕的原因。

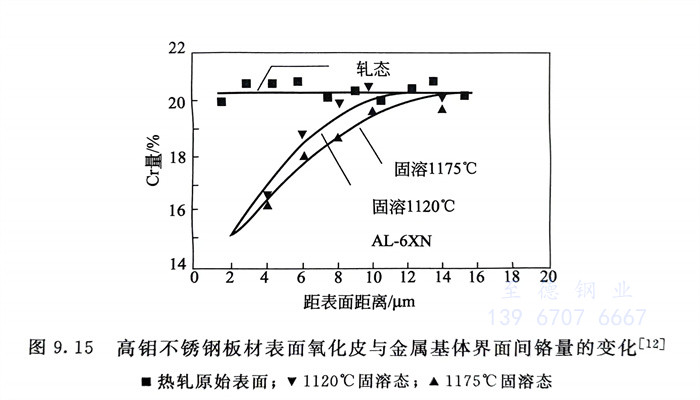

  ·國外(wai)曾對00Cr21Ni25Mo6N高鉬(mu)不(bu)銹(xiu)鋼熱軋板(ban)表(biao)(biao)面氧(yang)化(hua)(hua)皮和基體間(jian)的鉻(ge)量(liang)變化(hua)(hua)進行了分析,結果表(biao)(biao)明(圖9.15);貧鉻(ge)層(ceng)有12μm厚,鉻(ge)量(liang)最低處濃(nong)度約(yue)為15%。氧(yang)化(hua)(hua)皮的存(cun)在,表(biao)(biao)面層(ceng)的鉻(ge)量(liang)降低,使此鋼的耐點蝕性能下降。
