00Cr28Ni4Mo2Nb 和 00Cr29Mo4Ni2 這(zhe)兩個牌號(hao)的 C＋N含量分別(bie) ≤ 0.045%  和 ≤ 0.025% 。

a. 力學性能和脆性轉變(bian)溫度

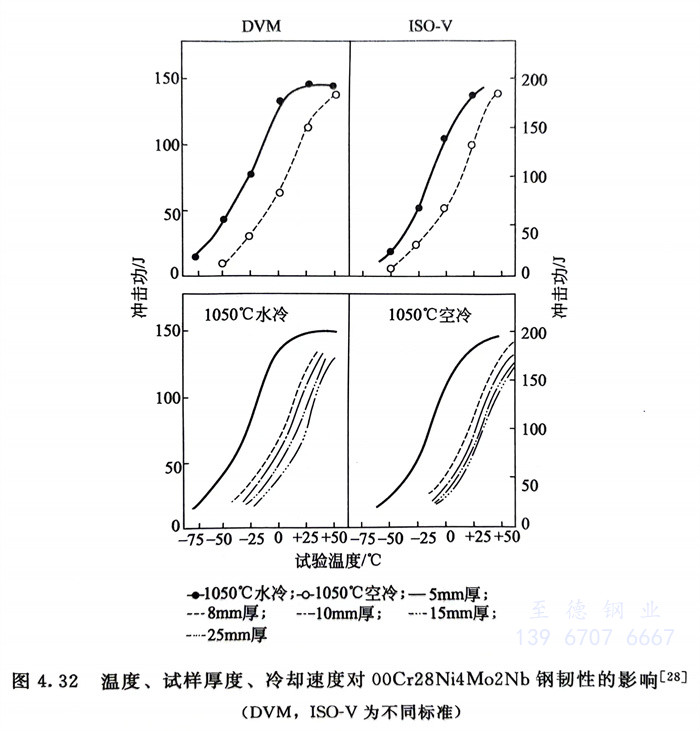

  一些試驗結果見表4.17、圖4.31及圖4.32。可以看出：兩種超(chao)級鐵素體不銹鋼的韌性和脆性轉變溫度均受鋼的截面和冷卻速度的影響，在適宜的截面尺寸下，兩種鋼均具有足夠的室溫韌性和較低的脆性轉變溫度。

b. 耐腐(fu)蝕性能

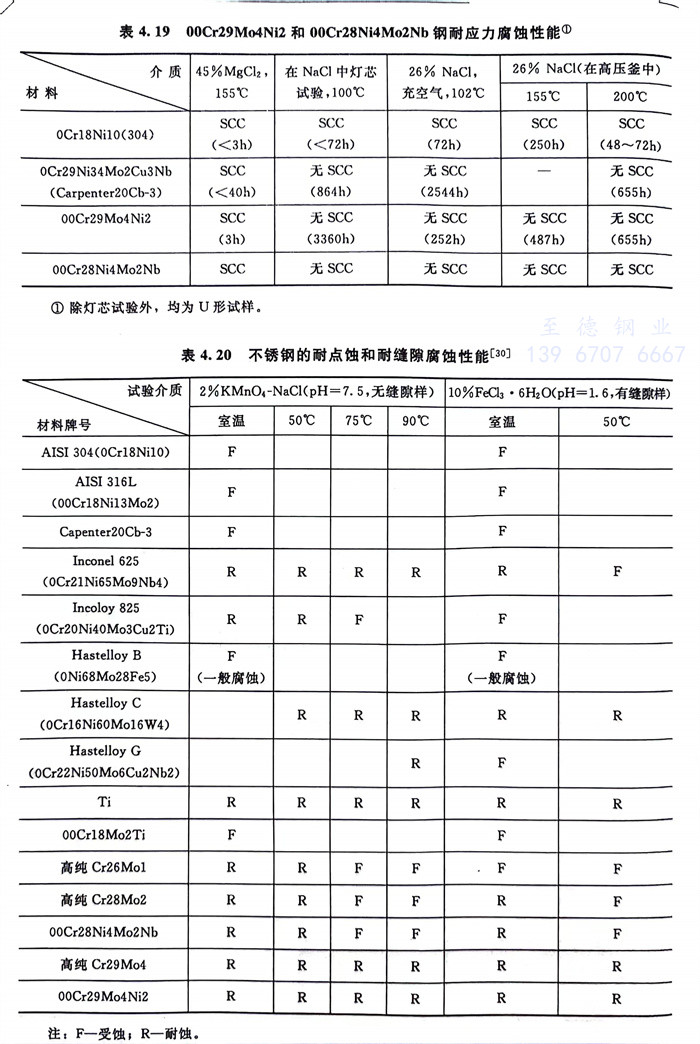

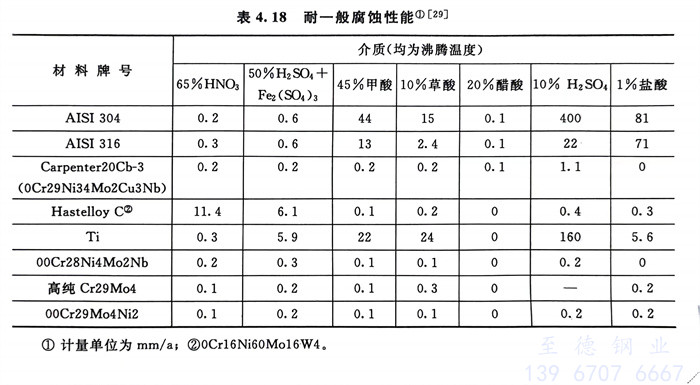

  00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb兩種超級鐵素(su)體不銹鋼耐全面腐蝕、耐點蝕和縫隙腐蝕以及耐應力腐蝕的性能見表4.18～表4.20和圖4.33。

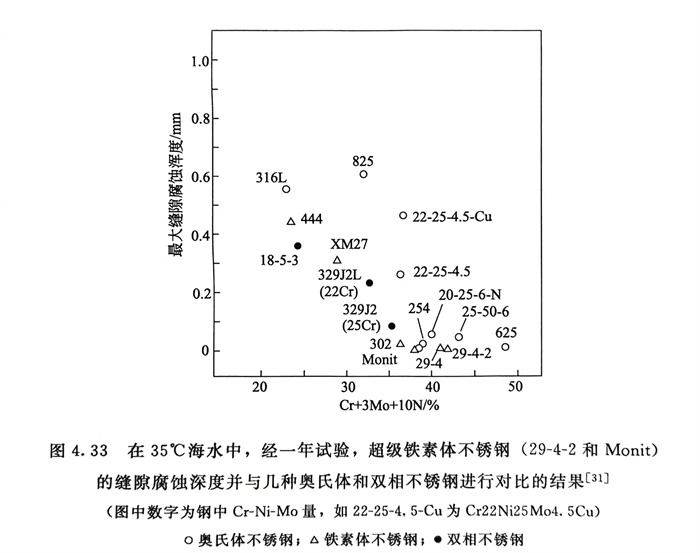

  從表4.18～表4.20中的結果可看出00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb具有優良的耐蝕性，在耐點蝕和縫隙腐蝕方面，00Cr29Mo4Ni2還優于00Cr28Ni4Mo2并且還超過了高鎳耐蝕合金Capenter20Cb-3（0Cr29Ni34Mo2Cu3Nb）和Inconel 625（0Cr21Ni65Mo9Nb4）。從圖4.33在實際海水中一年的試驗結果表明，超級鐵素體不銹鋼29-4-2（00Cr29Mo4Ni2），Monit（00Cr25Mo4Ni4），高純Cr30Mo2、Cr29Mo4（圖中302和29-4）均優于所有高牌號的奧氏體不銹鋼，且與超級奧氏體不銹鋼，如254 SMO（圖中254），00Cr20Ni25Mo6N（圖中20-25-6-N）以及高鎳耐蝕合金00Cr21Ni65Mo9Nb4（圖中625）相比，耐蝕性也相同或稍優。

  由于(yu)(yu)00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb耐海水(shui)(shui)腐蝕和磨蝕的(de)性(xing)能優異，因此這(zhe)兩個牌號和其他(ta)超級鐵素(su)體不銹(xiu)(xiu)鋼(gang)牌號的(de)薄壁焊管國外(wai)(wai)早(zao)已(yi)大量(liang)用(yong)(yong)于(yu)(yu)海水(shui)(shui)冷(leng)凝(ning)器(qi)等用(yong)(yong)途。文獻指出，從(cong)第一個超級鐵素(su)體不銹(xiu)(xiu)鋼(gang)Cr29Mo4（29-4C）1974年(nian)用(yong)(yong)于(yu)(yu)海水(shui)(shui)冷(leng)凝(ning)器(qi)管以來，到目前為止，所使用(yong)(yong)的(de)各種超級鐵素(su)體不銹(xiu)(xiu)鋼(gang)冷(leng)凝(ning)器(qi)管長(chang)度(du)已(yi)高達近6千萬英尺，而(er)1998年(nian)以來，在用(yong)(yong)于(yu)(yu)冷(leng)凝(ning)器(qi)管的(de)各種高合金不銹(xiu)(xiu)鋼(gang)管中，超級鐵素(su)體不銹(xiu)(xiu)鋼(gang)用(yong)(yong)量(liang)占了82％，其中主要是00Cr27Mo3Ni3Ti／Nb（UNS S44660）超級鐵素(su)體不銹(xiu)(xiu)鋼(gang)。而(er)我國這(zhe)方面的(de)工(gong)(gong)作已(yi)開(kai)展數年(nian)，用(yong)(yong)于(yu)(yu)海水(shui)(shui)冷(leng)凝(ning)器(qi)的(de)00Cr27Mo3Ni3Ti／Nb薄壁管已(yi)工(gong)(gong)業生產并(bing)已(yi)向國內外(wai)(wai)供應。

c. 冷(leng)、熱成型(xing)性(xing)(xing)和(he)焊接性(xing)(xing)

  由(you)于(yu)這兩種鋼(gang)的高溫強度(du)低，變(bian)形抗力小(xiao)，熱(re)塑性(xing)(xing)高，因此(ci)較易(yi)熱(re)加工和熱(re)成型，它們的冷(leng)加工硬(ying)化(hua)傾向低于(yu)18-8（304），故冷(leng)變(bian)形較容易(yi)，冷(leng)加工無特殊(shu)困難。這兩種鋼(gang)的焊接性(xing)(xing)能良好，但由(you)于(yu)鐵素體(ti)不銹(xiu)鋼(gang)對碳、氮敏感，故均(jun)需(xu)采用惰性(xing)(xing)氣體(ti)保護焊（如(ru)TIG焊），且焊前、焊后還需(xu)仔細(xi)清理(li)焊件以(yi)防止污(wu)染。

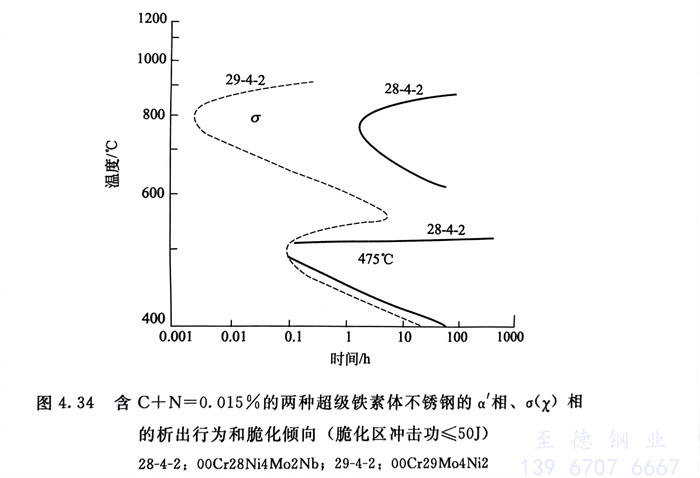

 由于00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb鋼中含鉻、鉬量(liang)較高，因此對a' 相(xiang)(xiang)(xiang)和a (χ)相(xiang)(xiang)(xiang)的(de)析出非常敏感（見(jian)圖(tu)4.34），為此，焊(han)接工藝(yi)也需采(cai)取相(xiang)(xiang)(xiang)應(ying)的(de)防(fang)止措施。
