早期人們曾經認為雙相不銹鋼(gang)中兩相的存在，在腐蝕介質作用下，兩相電位的差異會加速鋼的腐蝕，在一定程度上曾影響雙相不銹鋼的發展和在一些條件下的應用。然而，研究和實踐表明：在使用環境中，只要雙相不銹鋼中的兩相均能處于穩定的鈍態，雙相不銹鋼的耐腐蝕性能還是相當不錯的。目前，大量雙相不銹鋼的實際工程應用已充分說明了這一點。但是這并不等于說雙相不銹鋼中的兩相不存在選擇性腐蝕的問題。例如，在還原性介質中，在不含鉬的雙相不銹鋼中便能明顯地反映出來。

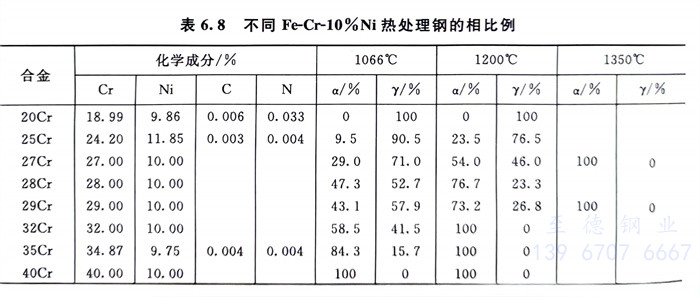

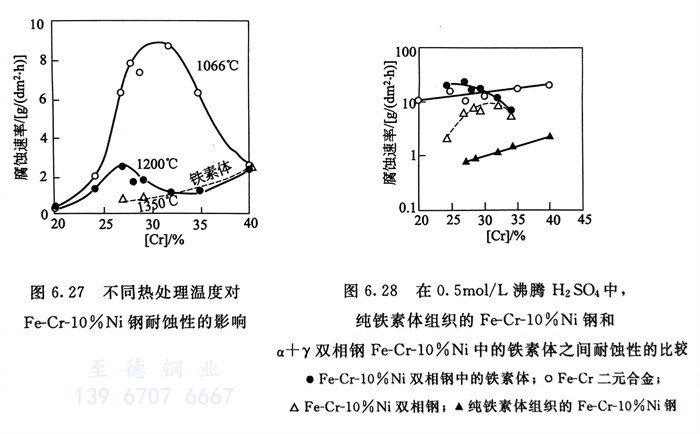

   研究(jiu)了含20％～40％Cr的(de)(de)(de)Fe-Cr-10％Ni鋼(gang)(gang)(gang)，經不同(tong)熱(re)處理后，這些鋼(gang)(gang)(gang)具有不同(tong)的(de)(de)(de)α，γ相比例，其結果如表6.8。然后，在0.5mol／L 沸騰(teng)中(zhong)進行腐蝕試驗，得出(chu)了圖(tu)6.27和(he)圖(tu)6.28的(de)(de)(de)結果。從圖(tu)6.27中(zhong)的(de)(de)(de)結果可知，純(chun)鐵素體組(zu)(zu)織(zhi)的(de)(de)(de)40％Cr-10％Ni鋼(gang)(gang)(gang)和(he)純(chun)奧氏(shi)體組(zu)(zu)織(zhi)的(de)(de)(de)20％Cr-10％Ni鋼(gang)(gang)(gang)的(de)(de)(de)耐蝕性與熱(re)處理溫(wen)(wen)度(du)(du)無關(guan)；在固溶處理溫(wen)(wen)度(du)(du)1066℃時，隨(sui)鋼(gang)(gang)(gang)中(zhong)第二相的(de)(de)(de)出(chu)現，耐蝕性下降，直到鋼(gang)中(zhong)α與(yu)γ相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)之比(bi)近(jin)于(yu)1時(shi)，腐(fu)(fu)蝕(shi)(shi)(shi)速(su)度(du)(du)達(da)到最(zui)(zui)大值(zhi)(zhi)（即(ji)(ji)(ji)(ji)鉻含量約(yue)30％）；經(jing)1200℃固(gu)溶處(chu)理后，當(dang)鉻量約(yue)27％，即(ji)(ji)(ji)(ji)α與(yu)γ相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)比(bi)例(li)也近(jin)于(yu)1時(shi)，腐(fu)(fu)蝕(shi)(shi)(shi)速(su)度(du)(du)也出現(xian)最(zui)(zui)大值(zhi)(zhi)。這說明(ming)，第二相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)的(de)(de)出現(xian)對耐(nai)蝕(shi)(shi)(shi)性(xing)是有害的(de)(de)，且當(dang)α、γ間(jian)的(de)(de)相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)比(bi)例(li)近(jin)于(yu)1時(shi)最(zui)(zui)為不利。圖6.28的(de)(de)結果(guo)表(biao)明(ming)，i雙相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)鋼(gang)中(zhong)的(de)(de)鐵素體(ti)相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)腐(fu)(fu)蝕(shi)(shi)(shi)速(su)度(du)(du)最(zui)(zui)高(gao)；純(chun)鐵素體(ti)組織的(de)(de)i鋼(gang)的(de)(de)腐(fu)(fu)蝕(shi)(shi)(shi)速(su)度(du)(du)最(zui)(zui)低，而α＋γFe-Cr-10％Ni雙相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)鋼(gang)的(de)(de)腐(fu)(fu)蝕(shi)(shi)(shi)速(su)度(du)(du)則(ze)介于(yu)二者之間(jian)，可以明(ming)顯看(kan)出，α＋γ雙相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)鋼(gang)中(zhong)γ相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)，即(ji)(ji)(ji)(ji)奧氏體(ti)相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)存(cun)在的(de)(de)不良作用，它加(jia)速(su)了(le)α相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)即(ji)(ji)(ji)(ji)鐵素體(ti)相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)的(de)(de)選(xuan)擇性(xing)腐(fu)(fu)蝕(shi)(shi)(shi)，從(cong)而降低了(le)雙相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)不銹(xiu)鋼(gang)的(de)(de)耐(nai)蝕(shi)(shi)(shi)性(xing)。表(biao)6.9中(zhong)還(huan)列出了(le)Fe-32％Cr-10％Ni 雙相(xiang)(xiang)(xiang)(xiang)(xiang)(xiang)鋼(gang)，當(dang)它為α＋y和純(chun)α組織時(shi)，在一些還(huan)原性(xing)介質中(zhong)產生的(de)(de)選(xuan)擇性(xing)腐(fu)(fu)蝕(shi)(shi)(shi)而引起(qi)的(de)(de)耐(nai)蝕(shi)(shi)(shi)性(xing)下降。

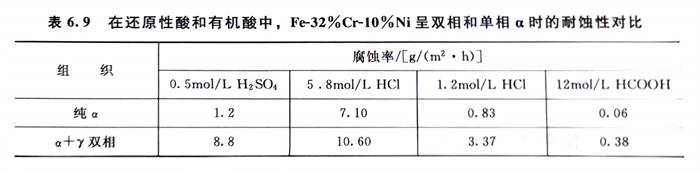

 表6.9 在還原性酸和有(you)機酸中，Fe-32％Cr-10％Ni呈(cheng)雙相和單(dan)相α時的耐蝕性對比

上(shang)述試(shi)驗結果表明，在(zai)一些條件下，α＋γ雙(shuang)(shuang)相不(bu)銹鋼的確存在(zai)著選擇性腐蝕，而人(ren)們(men)希望將α＋γ雙(shuang)(shuang)相不(bu)銹鋼中(zhong)的兩(liang)相比例控(kong)制在(zai)近(jin)于1：1，也(ye)并不(bu)是在(zai)所(suo)有腐蝕介質中(zhong)均適宜。
