不銹鋼中的硫和磷，除在易切削不銹鋼中作為合金元素外，一般是作為有害雜質對待的。標準中一般規定，

一、硫

  硫(liu)在不銹鋼中的(de)溶解度很低，室溫，過(guo)量的(de)硫(liu)將(jiang)大(da)量形成硫(liu)化物(wu)非金屬夾(jia)雜。

  硫可與不銹(xiu)鋼中(zhong)的(de)鐵、鎳等形成低熔點（＜1000℃）的(de)共(gong)晶并沿晶界分布。

  在(zai)不銹鋼熱加(jia)工過程(cheng)中，由(you)于硫化(hua)物共(gong)晶(jing)已呈熔(rong)融狀態(tai)，常常導致鋼的熱塑性下降(jiang)并引起沿晶(jing)界的開(kai)裂。輕則表面(mian)缺陷增多，磨削量(liang)加(jia)大，成(cheng)材率(lv)降(jiang)低(di)，重則造成(cheng)大量(liang)廢品。

  硫可增(zeng)加鋼的易切(qie)削性，但(dan)硫的加入將顯著降低(di)鋼的耐(nai)點(dian)蝕性（見表9.2）

  在(zai)具有特(te)殊要求的(de)硝酸級和尿素級不銹(xiu)鋼中(zhong)(zhong)，對鋼中(zhong)(zhong)硫含量規定應≤0.010％或≤0.015％，實際控制(zhi)都希望在(zai)≤0.005％。

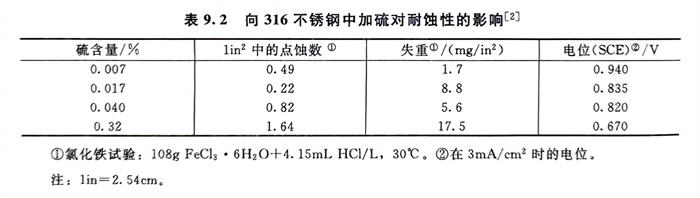

  表9.2 向316不(bu)銹鋼(gang)中加硫對耐蝕性的影響

二、磷

  磷(lin)(lin)在(zai)不銹(xiu)(xiu)鋼(gang)中(zhong)有相當(dang)的(de)溶解(jie)度(du)。不銹(xiu)(xiu)鋼(gang)中(zhong)磷(lin)(lin)量(liang)一般要求≤0.035％，但由(you)于(yu)磷(lin)(lin)可提(ti)高(gao)鋼(gang)的(de)強度(du)，所以在(zai)某(mou)些高(gao)強度(du)不銹(xiu)(xiu)鋼(gang)中(zhong)含磷(lin)(lin)量(liang)可達0.25％～0.30％。由(you)于(yu)磷(lin)(lin)可提(ti)高(gao)鋼(gang)的(de)易(yi)切削(xue)性，因(yin)而，有的(de)不銹(xiu)(xiu)鋼(gang)中(zhong)也加入少量(liang)磷(lin)(lin)。

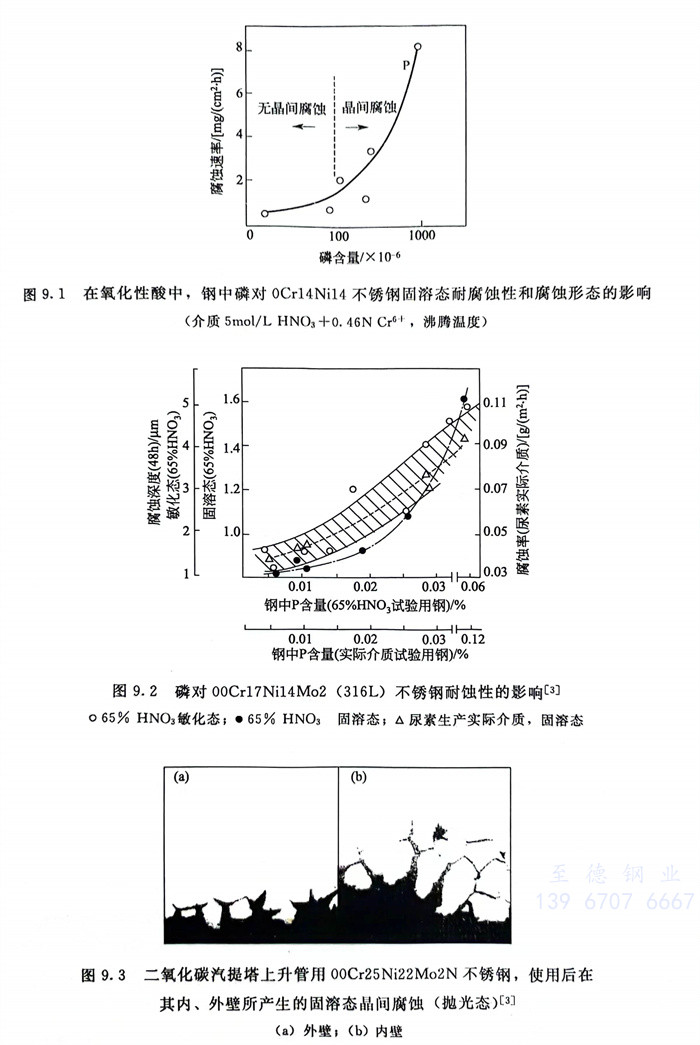

  研究和實(shi)踐表明：在(zai)硝酸和尿素腐蝕(shi)條件下，磷(lin)對不(bu)銹鋼(gang)的耐蝕(shi)性非常有(you)害（圖(tu)9.1～圖(tu)9.3）；結果表明，（0.01％）的不(bu)銹鋼(gang)，由于(yu)鋼(gang)中(zhong)磷(lin)沿(yan)晶(jing)(jing)界的偏析(xi)，即(ji)使在(zai)固溶態(tai)亦可(ke)產生晶(jing)(jing)間腐蝕(shi)（圖(tu)9.3），從圖(tu)9.3可(ke)知，固溶態(tai)晶(jing)(jing)間腐蝕(shi)形態(tai)與敏(min)化(hua)態(tai)晶(jing)(jing)間腐蝕(shi)有(you)很大的不(bu)同(tong)，而且晶(jing)(jing)界無析(xi)出物。

  經(jing)微區分析，含磷(lin)為0.024％的(de)尿素用00Cr17Ni14Mo2不銹鋼其晶(jing)界(jie)磷(lin)量(liang)高達0.93％，而產生固(gu)溶態晶(jing)間腐蝕后，晶(jing)界(jie)的(de)磷(lin)濃度比晶(jing)內高達三個(ge)數量(liang)級。

  目前，對(dui)尿素級不銹(xiu)鋼(gang)國內用(yong)戶已提出0％的技(ji)術要求，但對(dui)實(shi)物，還要求低于0.010％。
