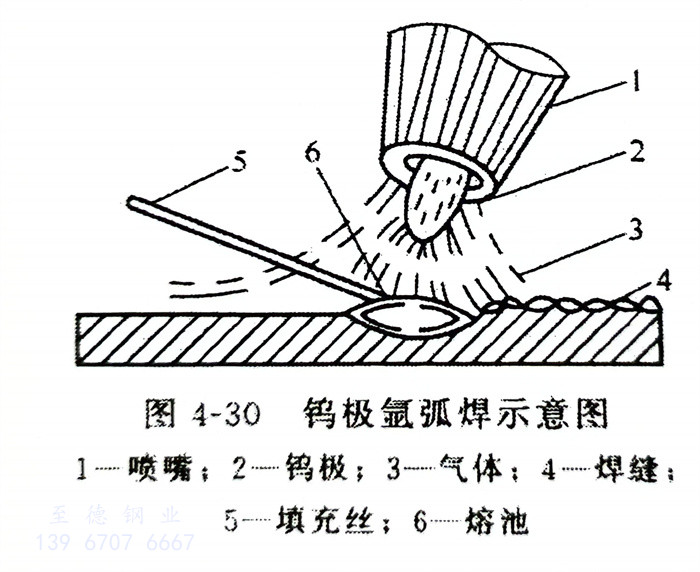

鎢(wu)(wu)(wu)(wu)極(ji)惰性(xing)氣(qi)體(ti)(ti)(ti)(ti)保護(hu)(hu)電(dian)(dian)弧(hu)(hu)焊(han)(han)（tungsten inert gas welding，TIG），從屬于GTAW中的非熔化(hua)(hua)極(ji)惰性(xing)氣(qi)體(ti)(ti)(ti)(ti)保護(hu)(hu)焊(han)(han)，焊(han)(han)接(jie)時鎢(wu)(wu)(wu)(wu)極(ji)只起(qi)導(dao)電(dian)(dian)作(zuo)用(yong)，不作(zuo)填(tian)充(chong)(chong)金屬（不熔化(hua)(hua)），如圖4-30所示。根據保護(hu)(hu)氣(qi)體(ti)(ti)(ti)(ti)的不同，分為(wei)鎢(wu)(wu)(wu)(wu)極(ji)氬(ya)(ya)弧(hu)(hu)焊(han)(han)和(he)鎢(wu)(wu)(wu)(wu)極(ji)氦弧(hu)(hu)焊(han)(han)。焊(han)(han)接(jie)時，惰性(xing)氣(qi)體(ti)(ti)(ti)(ti)氬(ya)(ya)氣(qi)或(huo)氦氣(qi)（Ar或(huo)He）通(tong)過焊(han)(han)槍或(huo)其他裝置加入焊(han)(han)接(jie)區（或(huo)待焊(han)(han)區），鎢(wu)(wu)(wu)(wu)極(ji)與被焊(han)(han)工件之間(jian)通(tong)電(dian)(dian)產(chan)生電(dian)(dian)弧(hu)(hu)，電(dian)(dian)弧(hu)(hu)在惰性(xing)氣(qi)體(ti)(ti)(ti)(ti)的氣(qi)氛中燃燒(shao)。氬(ya)(ya)氣(qi)或(huo)氦氣(qi)（Ar或(huo)He）在焊(han)(han)接(jie)過程中與鎢(wu)(wu)(wu)(wu)極(ji)、焊(han)(han)件、填(tian)充(chong)(chong)焊(han)(han)絲不發生任何化(hua)(hua)學、冶金作(zuo)用(yong)、惰性(xing)氣(qi)體(ti)(ti)(ti)(ti)保護(hu)(hu)焊(han)(han)的顯著特點是電(dian)(dian)弧(hu)(hu)燃燒(shao)穩定，能(neng)(neng)(neng)有效地隔絕周圍空氣(qi)，使熔池、填(tian)充(chong)(chong)絲不被氧(yang)化(hua)(hua)和(he)氮化(hua)(hua)，因而能(neng)(neng)(neng)獲得高(gao)質量焊(han)(han)縫，且能(neng)(neng)(neng)進(jin)行全位置焊(han)(han)接(jie)。但鎢(wu)(wu)(wu)(wu)極(ji)所通(tong)過的電(dian)(dian)流密度受到限制(zhi)，若通(tong)過電(dian)(dian)流密度太大(da)，鎢(wu)(wu)(wu)(wu)極(ji)會(hui)燒(shao)損，使焊(han)(han)縫金屬產(chan)生夾鎢(wu)(wu)(wu)(wu)缺(que)欠。由于鎢(wu)(wu)(wu)(wu)極(ji)氬(ya)(ya)弧(hu)(hu)焊(han)(han)電(dian)(dian)弧(hu)(hu)能(neng)(neng)(neng)量密度低，也不能(neng)(neng)(neng)獲得較大(da)的熔深(shen)和(he)較高(gao)的生產(chan)率。采用(yong)鎢(wu)(wu)(wu)(wu)極(ji)氦弧(hu)(hu)焊(han)(han)時，使用(yong)與鎢(wu)(wu)(wu)(wu)極(ji)氬(ya)(ya)弧(hu)(hu)焊(han)(han)同樣的電(dian)(dian)流密度，鎢極氦弧焊的電弧電壓較高，電弧熱功率高。氦氣作為熱能的載體，它的熱傳導能比氬氣約大9倍。這樣，就有大量的熱能輸送到焊接熔池中去，從而獲得較大的熔深和得到較高的生產率。但是氦氣來源較為困難，價格比氬氣高20～30倍、同時氦氣的密度比氬氣小，要達到同樣的保護效果，氦氣的消耗量高出很多，所以氨弧焊成本很高。焊接薄的和中等厚度的奧氏體型不銹鋼板一般極少采用，只有在焊接關鍵焊件時才使用氦弧焊。

  鎢極(ji)氬(ya)(ya)弧(hu)(hu)焊(han)時，母(mu)材金屬加(jia)熱特(te)點（主要指能量密度和熱功(gong)率大小）介于氣焊(han)和焊(han)條電弧(hu)(hu)焊(han)之間，在(zai)(zai)很小的(de)(de)焊(han)接(jie)電流（≤10A）下，電弧(hu)(hu)仍可(ke)穩定燃燒，特(te)別(bie)適(shi)于焊(han)接(jie)薄件或(huo)超薄件奧氏體型(xing)不(bu)(bu)銹鋼(gang)的(de)(de)焊(han)接(jie)構件。鎢極(ji)氬(ya)(ya)弧(hu)(hu)焊(han)時能清晰地觀察到(dao)焊(han)接(jie)熔(rong)池和熔(rong)透情況(kuang)、因此，在(zai)(zai)要求保證焊(han)透及要求背(bei)面成形(xing)的(de)(de)情況(kuang)下，單面焊(han)采用內(nei)壁（或(huo)背(bei)面）通(tong)氬(ya)(ya)氣的(de)(de)鎢極(ji)氬(ya)(ya)弧(hu)(hu)打底焊(han)的(de)(de)方法，在(zai)(zai)國(guo)內(nei)外(wai)已(yi)得到(dao)普遍應(ying)用。鎢極(ji)氬(ya)(ya)弧(hu)(hu)焊(han)采用的(de)(de)填(tian)充絲為裸焊(han)絲，在(zai)(zai)施焊(han)過程中(zhong)，不(bu)(bu)會(hui)產生飛濺、焊(han)縫(feng)成形(xing)美觀，焊(han)縫(feng)上不(bu)(bu)存在(zai)(zai)渣殼，焊(han)后不(bu)(bu)需清理。

  鎢極氬弧焊電弧的熱功率低，焊接速度相對其他電弧焊而言比較小，由于奧氏體不銹鋼(gang)管導熱能力較差，如鎢極氬弧焊的焊接速度很慢時、會導致焊接接頭冷卻速度緩慢，在400～800℃的危險溫度區間停留時間較長，會影響焊接接頭耐腐蝕能力（包括晶間腐蝕和均勻腐蝕）。
