鎢極(ji)氬(ya)弧(hu)焊(han)(han)(han)雖然能(neng)獲得(de)優良的(de)(de)(de)焊(han)(han)(han)接(jie)(jie)質量，但由(you)(you)于(yu)受到鎢極(ji)許用電(dian)流的(de)(de)(de)限制，焊(han)(han)(han)接(jie)(jie)電(dian)流不(bu)能(neng)用得(de)太大。一般情(qing)況下(xia)，不(bu)開坡口(kou)對(dui)接(jie)(jie)鎢極(ji)氬(ya)弧(hu)焊(han)(han)(han)時(shi)(shi)，可以焊(han)(han)(han)透(tou)厚(hou)度小于(yu)3mm的(de)(de)(de)母材，超(chao)過此厚(hou)度的(de)(de)(de)焊(han)(han)(han)件如要全(quan)焊(han)(han)(han)透(tou)，需對(dui)母材開坡口(kou)。由(you)(you)于(yu)鎢極(ji)氬(ya)弧(hu)焊(han)(han)(han)焊(han)(han)(han)接(jie)(jie)速度慢，導(dao)致(zhi)焊(han)(han)(han)接(jie)(jie)變形增加、焊(han)(han)(han)接(jie)(jie)接(jie)(jie)頭抗腐蝕性能(neng)下(xia)降，而(er)且(qie)鎢極(ji)氬(ya)弧(hu)焊(han)(han)(han)焊(han)(han)(han)接(jie)(jie)時(shi)(shi)產生一定量的(de)(de)(de)放射線對(dui)人體(ti)(ti)有一定的(de)(de)(de)損害(hai)，因此焊(han)(han)(han)接(jie)(jie)中、厚(hou)板奧氏體(ti)(ti)不(bu)銹鋼時(shi)(shi)已不(bu)能(neng)很好的(de)(de)(de)滿(man)足實際生產的(de)(de)(de)需求。

  熔(rong)(rong)化極氣體保(bao)護(hu)焊(han)用焊(han)絲(si)作為電極（和(he)填充金(jin)屬），焊(han)接(jie)電流可以大(da)(da)大(da)(da)提(ti)高。由于熔(rong)(rong)深大(da)(da)，焊(han)絲(si)熔(rong)(rong)敷速度(du)快，提(ti)高了生產效率，改善(shan)了勞動條件，減(jian)少了焊(han)接(jie)變形，同時還有利于提(ti)高焊(han)接(jie)接(jie)頭耐腐蝕(shi)性能。熔(rong)(rong)化極氣體保(bao)護(hu)焊(han)適(shi)用于中等和(he)大(da)(da)厚(hou)度(du)母材的焊(han)接(jie)。

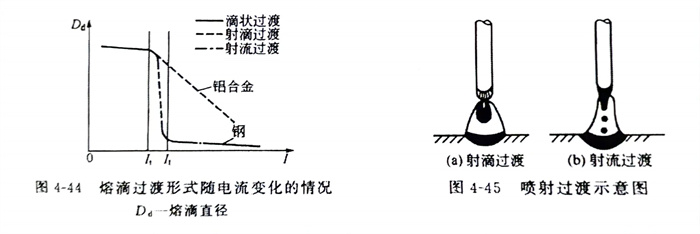

  熔(rong)(rong)(rong)化(hua)極(ji)氣體保護(hu)焊(han)(han)(han)(han)，是(shi)用(yong)(yong)可熔(rong)(rong)(rong)化(hua)的(de)焊(han)(han)(han)(han)絲(si)與被焊(han)(han)(han)(han)工件之間的(de)電(dian)(dian)弧(hu)作為熱源來熔(rong)(rong)(rong)化(hua)焊(han)(han)(han)(han)絲(si)和(he)母材金(jin)屬，并向焊(han)(han)(han)(han)接(jie)(jie)區(qu)輸送(song)保護(hu)氣體，使電(dian)(dian)弧(hu)、熔(rong)(rong)(rong)化(hua)的(de)焊(han)(han)(han)(han)絲(si)、熔(rong)(rong)(rong)池及附近金(jin)屬免受周圍空氣的(de)有害作用(yong)(yong)，通(tong)過(guo)(guo)連續送(song)進焊(han)(han)(han)(han)絲(si)不(bu)斷熔(rong)(rong)(rong)化(hua)并過(guo)(guo)渡(du)(du)到熔(rong)(rong)(rong)池，形成焊(han)(han)(han)(han)縫金(jin)屬。熔(rong)(rong)(rong)化(hua)極(ji)氣體保護(hu)焊(han)(han)(han)(han)焊(han)(han)(han)(han)接(jie)(jie)奧氏體型不(bu)銹鋼(gang)時(shi)的(de)熔(rong)(rong)(rong)滴(di)過(guo)(guo)渡(du)(du)有滴(di)狀(zhuang)(zhuang)過(guo)(guo)渡(du)(du)、短路(lu)(lu)過(guo)(guo)渡(du)(du)和(he)噴(pen)射(she)過(guo)(guo)渡(du)(du)3種。其中滴(di)狀(zhuang)(zhuang)過(guo)(guo)渡(du)(du)時(shi)，熔(rong)(rong)(rong)滴(di)直徑(jing)比(bi)焊(han)(han)(han)(han)絲(si)直徑(jing)大(da)，飛濺較(jiao)(jiao)大(da)，導(dao)致焊(han)(han)(han)(han)接(jie)(jie)過(guo)(guo)程(cheng)不(bu)穩定，在生產上極(ji)少使用(yong)(yong)。短路(lu)(lu)過(guo)(guo)渡(du)(du)電(dian)(dian)弧(hu)間隙小，電(dian)(dian)弧(hu)電(dian)(dian)壓較(jiao)(jiao)低(di)，電(dian)(dian)弧(hu)功率比(bi)較(jiao)(jiao)小，適用(yong)(yong)于薄(bo)板焊(han)(han)(han)(han)接(jie)(jie)。生產中應用(yong)(yong)最為廣(guang)泛的(de)是(shi)噴(pen)射(she)過(guo)(guo)渡(du)(du)，對于一定的(de)焊(han)(han)(han)(han)絲(si)和(he)保護(hu)氣體，當焊(han)(han)(han)(han)接(jie)(jie)電(dian)(dian)流(liu)增(zeng)大(da)到臨(lin)界電(dian)(dian)流(liu)值時(shi)（圖4-44），焊(han)(han)(han)(han)絲(si)端頭熔(rong)(rong)(rong)化(hua)的(de)金(jin)屬被壓縮成筆尖狀(zhuang)(zhuang)，以(yi)細(xi)小熔(rong)(rong)(rong)滴(di)從液柱尖端高速軸向射(she)入熔(rong)(rong)(rong)池，即(ji)噴(pen)射(she)過(guo)(guo)渡(du)(du)，如(ru)圖4-45所(suo)示。
