30Cr17Mo 鋼屬于馬氏體不銹(xiu)鋼，耐蝕性優良，有較好的強度和硬度，經淬火和低溫回火后硬度可達48HRC，是預硬型和淬硬性通用型耐腐蝕塑料模具鋼。該鋼經軟化退火后，硬度≤230HBW，具有較好的機械加工性能，該鋼經淬火及回火后，具有較高的硬度、耐磨性和很好的耐應力腐蝕性能、拋光性能。適宜制造承受高負荷、高耐磨及在腐蝕介質作用下的塑料模具和透明制品模具，以及要求強度較高且受腐蝕介質作用耐磨損的工件，如測量工具、醫療器械等。

一(yi)、化學(xue)成分

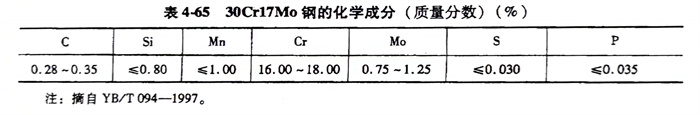

   30Cr17Mo 不銹(xiu)鋼的化(hua)學成(cheng)分(fen)見表4-65。

二、熱(re)加(jia)工

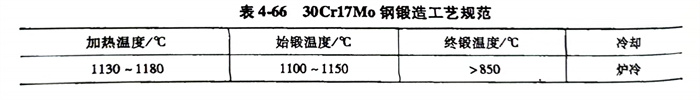

   30Cr17Mo 不銹鋼的(de)鍛造(zao)工藝規范見(jian)表4-66。

三(san)、預(yu)備熱處(chu)理

  預備熱(re)處理的過程如下(xia)：

    1. 退火：加熱溫度為850～870℃，保溫4～6h，爐冷(leng)至550℃以下出爐空冷(leng)，硬度≤230HBW。

    2. 再結晶退火：加熱溫(wen)度(du)為(wei)730～750℃，空冷。

四、淬火及回火

    30Cr17Mo 不銹鋼的淬火溫度為1000～1050℃，油冷(leng)(leng)或空冷(leng)(leng)，硬(ying)度為48～50HRC；回(hui)火溫度為160～180℃，硬(ying)度為47～48HRC。

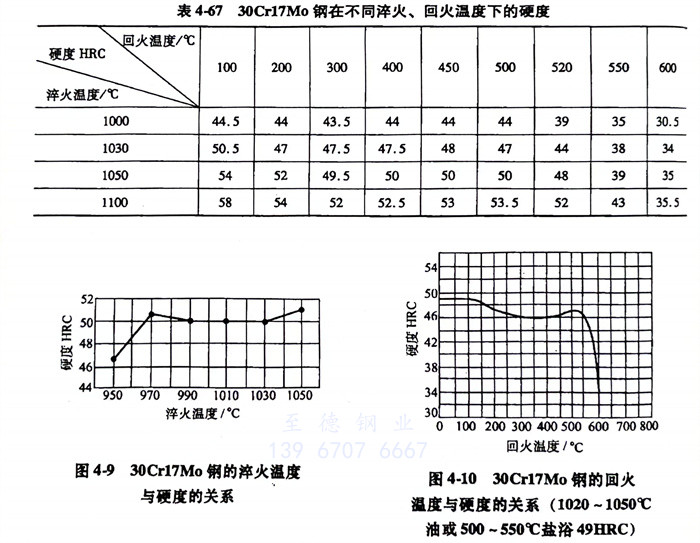

    不同淬火(huo)、回(hui)火(huo)溫度的硬(ying)度見表4-67、圖4-9和圖4-10。
