采用(yong)混合(he)氣(qi)體(ti)作(zuo)為(wei)保護(hu)氣(qi)體(ti)，具有下(xia)列優點：

  ①. 可(ke)以提(ti)高熔滴過渡的穩定性。

  ②. 穩定陰極(ji)斑(ban)點，提高(gao)電弧燃燒的穩定性。

  ③. 增大電(dian)弧的(de)熱功(gong)率(lv)，改善焊(han)(han)縫(feng)熔深(shen)形狀(zhuang)和表面形狀(zhuang)，使焊(han)(han)縫(feng)能呈圓滑過(guo)渡，焊(han)(han)縫(feng)的(de)余高適中。

   混合活性氣(qi)體(ti)是在(zai)氬氣(qi)的(de)基礎上加體(ti)積(ji)分(fen)數(shu)為0.5％～1％的(de)氧(yang)或加體(ti)積(ji)分(fen)數(shu)為1％～5％的(de)二氧(yang)化碳作為保(bao)(bao)(bao)(bao)護(hu)(hu)氣(qi)體(ti)。這時，焊(han)(han)接(jie)過程比(bi)較穩定(ding)，焊(han)(han)絲(si)端部呈細熔滴過渡，焊(han)(han)縫成形有所改(gai)善(shan)。在(zai)生產上應(ying)用比(bi)較廣(guang)泛的(de)是在(zai)混合氣(qi)體(ti)保(bao)(bao)(bao)(bao)護(hu)(hu)下(xia)的(de)脈(mo)沖焊(han)(han)接(jie)工(gong)藝。奧氏體(ti)型不銹鋼的(de)熔化極氣(qi)體(ti)保(bao)(bao)(bao)(bao)護(hu)(hu)一般(ban)采(cai)用細焊(han)(han)絲(si)，焊(han)(han)絲(si)熔化速度(du)很快，電弧(hu)熱量(liang)集中。為了保(bao)(bao)(bao)(bao)證焊(han)(han)縫外表和內在(zai)質量(liang)，用手工(gong)操作焊(han)(han)不太可能達到這一目的(de)，廣(guang)泛應(ying)用的(de)還是機(ji)械操作脈(mo)沖熔化極氣(qi)體(ti)保(bao)(bao)(bao)(bao)護(hu)(hu)焊(han)(han)。

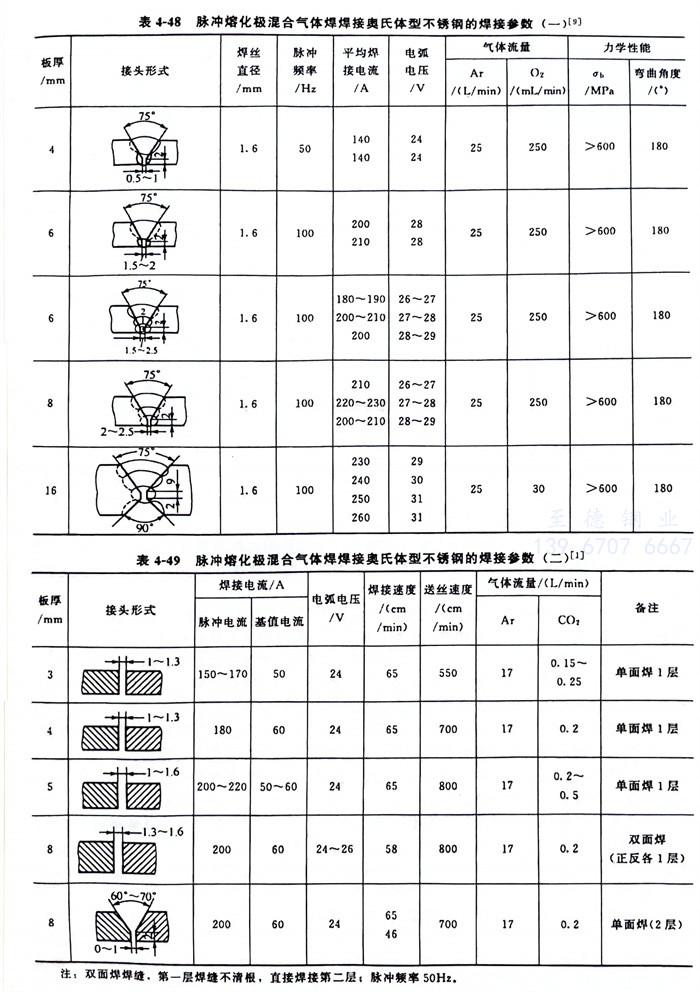

   焊接電源一般采用平特性，為直流正接連接。采用脈沖焊時，脈沖電源為平特性，維弧電源用平特性或降特性，仍為直流正極性。用脈沖熔化極混合氣體焊焊接奧氏體型不銹鋼的焊接參數見表4-48、表4-49。

   鎢極和熔化極氬(ya)弧(hu)焊焊接(jie)奧氏體型不銹(xiu)鋼時，填充焊絲(si)按表2-18、表2-19選擇。
