1. 管(guan)間跨接

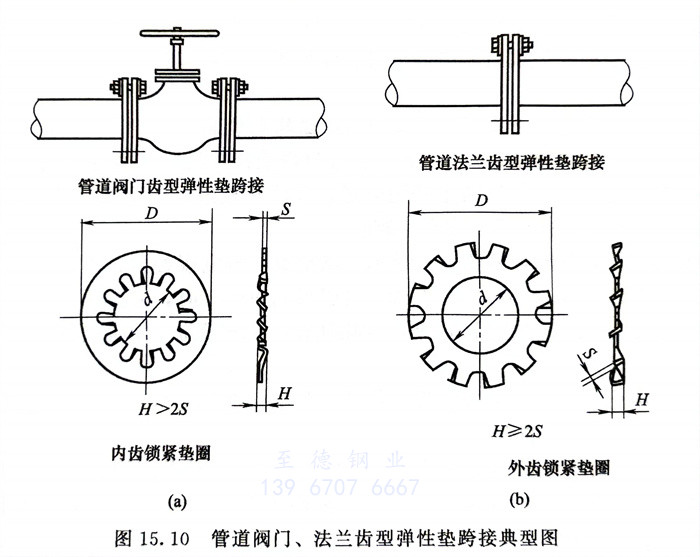

  ①. 管(guan)道通過法(fa)蘭(lan)連接(jie)、焊(han)接(jie)和(he)螺(luo)(luo)紋連接(jie)等方(fang)式與設(she)備(bei)相連，對于法(fa)蘭(lan)連接(jie)，一(yi)般情(qing)況下(xia)是法(fa)蘭(lan)通過螺(luo)(luo)栓(shuan)、螺(luo)(luo)母(mu)的(de)連接(jie)可(ke)將靜電導(dao)走，并(bing)不需要另做法(fa)蘭(lan)跨(kua)接(jie)線設(she)計。在螺(luo)(luo)栓(shuan)連接(jie)處(chu)，如(ru)果導(dao)電效果不良時，可(ke)在法(fa)蘭(lan)螺(luo)(luo)栓(shuan)上(shang)增設(she)金(jin)屬齒型(xing)墊片(pian)的(de)方(fang)法(fa)加以解決，見圖15.10。

  ②. 當工(gong)藝(yi)物料(liao)有特殊要求或法蘭(lan)(lan)連接(jie)(jie)(jie)的管(guan)(guan)道系統是絕緣狀態(tai)，法蘭(lan)(lan)的跨(kua)接(jie)(jie)(jie)線(xian)就要進行(xing)設計(ji)，以確保靜電能(neng)迅速通過法蘭(lan)(lan)跨(kua)接(jie)(jie)(jie)線(xian)傳(chuan)導(dao)至設備(bei)接(jie)(jie)(jie)地板導(dao)走。對于(yu)管(guan)(guan)道與設備(bei)管(guan)(guan)口相連處的法蘭(lan)(lan)跨(kua)接(jie)(jie)(jie)由于(yu)其(qi)管(guan)(guan)口一(yi)般沒有接(jie)(jie)(jie)地板，管(guan)(guan)口端跨(kua)接(jie)(jie)(jie)線(xian)纏(chan)在(zai)螺(luo)栓(shuan)上用(yong)螺(luo)母(mu)壓緊，必要時加用(yong)金屬齒形墊片(pian)。

  ③. 有靜電(dian)接(jie)地要求的管道，各(ge)段管子(zi)間(jian)應導電(dian)。當(dang)(dang)金(jin)屬(shu)法蘭用金(jin)屬(shu)螺栓或卡子(zi)緊固(gu)時，當(dang)(dang)每對(dui)法蘭或螺紋接(jie)頭間(jian)電(dian)阻值超(chao)過0.03Ω時，應設導線(xian)跨接(jie)。

   跨接(jie)線(xian)采用(yong)截面積大(da)于(yu)6m㎡的銅芯軟絞線(xian)。接(jie)地(di)銅線(xian)推薦使(shi)用(yong)電氣專業常用(yong)的多股銅芯聚氯乙烯絕緣電線(xian)，截面積6m㎡、16m㎡或25m㎡電線(xian)以(yi)及Φ6mm圓鋼(gang)等。

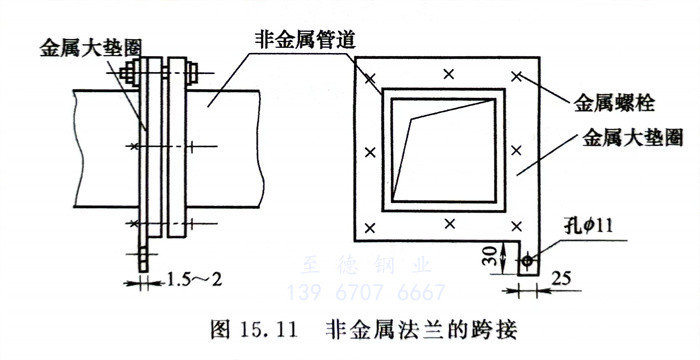

  ④. 塑料等非金(jin)(jin)屬法蘭用金(jin)(jin)屬螺栓緊(jin)固連接(jie)，可加金(jin)(jin)屬大墊圈，使所有螺栓均相(xiang)接(jie)在一(yi)起，然(ran)后再(zai)引出去(qu)接(jie)地。跨接(jie)示意圖(tu)見圖(tu)15.11。

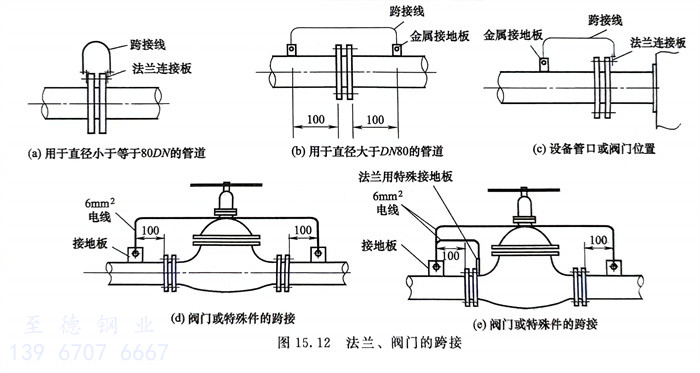

  ⑤. 法(fa)蘭(lan)、閥門(men)的跨(kua)接方式見(jian)圖15.12。

2. 管際跨接(jie)

  ①. 平行(xing)管道凈距離小于100mm時(shi)，每(mei)隔20米加跨(kua)接線。

  ②. 交叉管道(dao)凈距離小(xiao)于(yu)100mm時，加跨接(jie)線。

  ③. 管(guan)道凈距離大于(yu)100mm時按獨(du)立管(guan)線處理。

  ④. 跨接線(xian)采用截面(mian)積大(da)于(yu)6m㎡的銅芯軟(ruan)絞線(xian)。

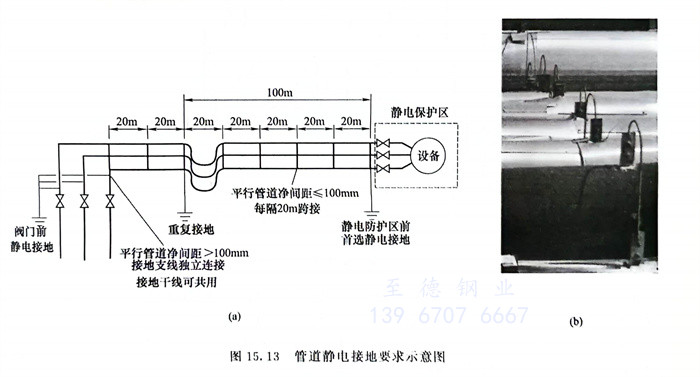

  管(guan)道靜電接(jie)地要求如圖15.13所示。
