一(yi)、公用工程軟管(guan)站(zhan)的概念

  ①. 公(gong)(gong)用(yong)(yong)工程(cheng)軟管站(zhan)(zhan)（有(you)的(de)也稱作(zuo)軟管站(zhan)(zhan)、公(gong)(gong)用(yong)(yong)工程(cheng)站(zhan)(zhan)等）是以吹掃、清洗(xi)、置(zhi)換、維修和小范圍滅火等需(xu)要(yao)而設(she)置(zhi)的(de)。公(gong)(gong)用(yong)(yong)工程(cheng)站(zhan)(zhan)一般由管道(dao)、閥門、軟管及(ji)其(qi)配套(tao)快速接頭(tou)等組成，其(qi)使用(yong)(yong)介質通常為蒸汽、氮(dan)氣、壓縮空氣（有(you)的(de)稱為工廠風）、清潔水。根據工藝需(xu)要(yao)以及(ji)公(gong)(gong)用(yong)(yong)工程(cheng)站(zhan)(zhan)設(she)置(zhi)位置(zhi)的(de)不同，選用(yong)(yong)上述(shu)1～4種介質的(de)管線。

  ②. 在新建(jian)(jian)、改建(jian)(jian)、擴建(jian)(jian)工程設(she)計中均需考慮公用工程軟管站的(de)設(she)計。

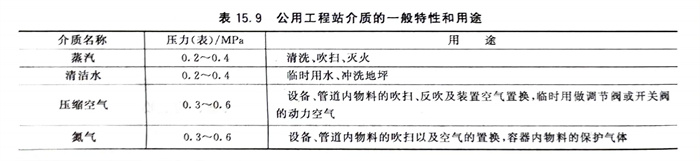

  ③. 公用工程(cheng)站介質的(de)一(yi)般特性和用途見(jian)表15.9。

二、公(gong)用工程軟管站的布置設(she)計

  ①. 公用(yong)工(gong)程(cheng)軟管站的設置(zhi)區域、數量及服(fu)務(wu)介(jie)質由工(gong)藝(yi)專業確(que)定，并標注在裝置(zhi)總平面圖上。

  ②. 在裝(zhuang)置(zhi)內的(de)(de)軟(ruan)管站通(tong)常選用15～20m長的(de)(de)軟(ruan)管。軟(ruan)管站的(de)(de)位置(zhi)不應影響正常通(tong)行、操作和維修，如(ru)設在管廊的(de)(de)柱旁、靠近(jin)平臺的(de)(de)欄桿處、塔壁旁邊(bian)等。

  ③. 在塔附近，軟管(guan)站可設(she)置在地面和所有人(ren)孔的操作(zuo)平臺上。有的工(gong)(gong)程(cheng)，每兩層設(she)置一公用工(gong)(gong)程(cheng)站，設(she)備頂平臺上一般(ban)需(xu)設(she)置一臺。

  ④. 在爐子附近，軟管(guan)站的設(she)計(ji)要(yao)求：圓(yuan)筒爐，設(she)在地面上(shang)(shang)和主要(yao)操作平(ping)臺(tai)上(shang)(shang)；箱(xiang)式爐，設(she)在地面上(shang)(shang)和主要(yao)操作平(ping)臺(tai)的一(yi)端(duan)；多室(shi)的箱(xiang)式爐，設(she)在地面上(shang)(shang)和主要(yao)操作平(ping)臺(tai)的一(yi)端(duan)。

  ⑤. 換熱器和泵(beng)區，應設在地面上靠近(jin)柱子處。

  ⑥. 在(zai)框架(jia)上，軟(ruan)管站可設置(zhi)在(zai)每層樓面(mian)上（或根據工藝(yi)的要求）。

  ⑦. 界區外軟管(guan)站的位置(zhi)應設在(zai)需(xu)要的地方，如泵房、汽車(che)裝(zhuang)車(che)或(huo)火(huo)車(che)裝(zhuang)車(che)站、界外管(guan)道的吹掃口、置(zhi)換(huan)接口附近(jin)，必要時可設在(zai)物料管(guan)道低點排凈口處(chu)。

  ⑧. 對于裝(zhuang)置中間罐(guan)(guan)(guan)區，公(gong)用工(gong)程站(zhan)應(ying)設(she)置在(zai)罐(guan)(guan)(guan)區圍(wei)堰外、罐(guan)(guan)(guan)區和泵之(zhi)間的(de)地面上、圍(wei)堤(di)四周靠罐(guan)(guan)(guan)附近(jin)的(de)地面上。對于大型罐(guan)(guan)(guan)區，也可在(zai)罐(guan)(guan)(guan)區圍(wei)堤(di)內罐(guan)(guan)(guan)與(yu)罐(guan)(guan)(guan)之(zhi)間設(she)置公(gong)用工(gong)程站(zhan)，以滿足15～20m半徑(jing)的(de)覆蓋面積。

  ⑨. 對(dui)多層(ceng)廠房和框架(jia)，每層(ceng)上(shang)應設置(zhi)公用工程軟管站。

三、公用工(gong)程(cheng)軟(ruan)管(guan)站管(guan)道(dao)配管(guan)設計

  ①. 公用工程軟管(guan)(guan)站的各類管(guan)(guan)道(dao)宜從管(guan)(guan)廊(lang)上總管(guan)(guan)的頂部引出。

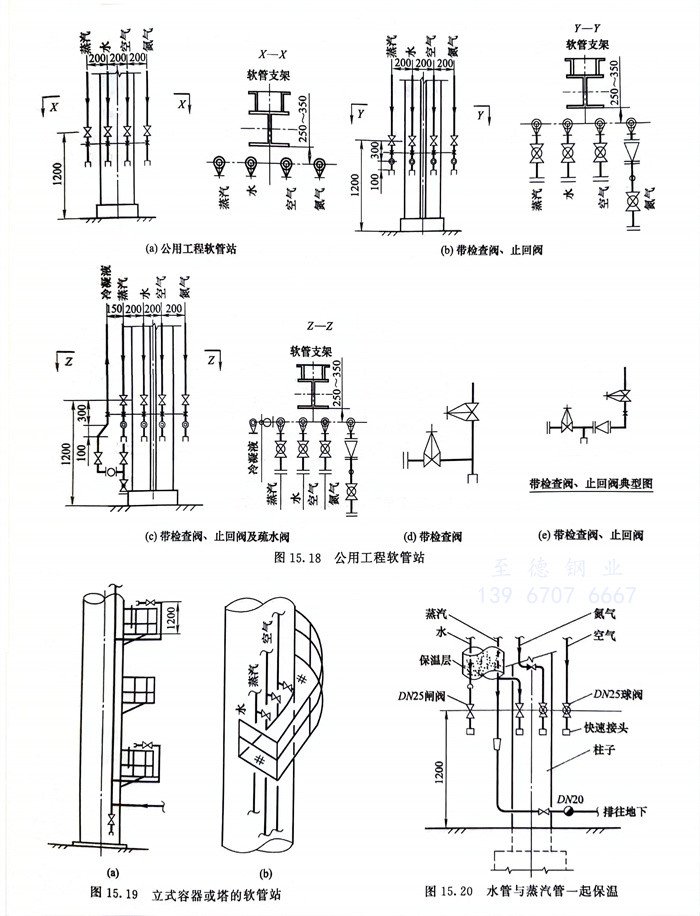

  ②. 公用工程(cheng)軟(ruan)(ruan)管站(zhan)的切斷閥宜設(she)在操作平臺或地面以上(shang)1.2m處。如(ru)軟(ruan)(ruan)管站(zhan)高于(yu)管廊上(shang)的總(zong)管時，可(ke)參照(zhao)塔平臺的軟(ruan)(ruan)管站(zhan)布置閥門，見圖15.18。

  ③. 立式容器的軟(ruan)管(guan)站宜(yi)布置在立式容器和它的平臺之(zhi)間的空隙內，如(ru)圖15.19所示，其軟(ruan)管(guan)接頭應朝下安(an)(an)裝(zhuang)，若條(tiao)件允許可水平安(an)(an)裝(zhuang)。但軟(ruan)管(guan)連接管(guan)不(bu)得妨(fang)礙人孔蓋的開啟。

  ④. 軟管(guan)(guan)(guan)站的管(guan)(guan)(guan)道一般均為(wei)DN25，特殊要求(qiu)除外。管(guan)(guan)(guan)子、管(guan)(guan)(guan)件、閥門等(deng)材料選(xuan)用(yong)應符(fu)合管(guan)(guan)(guan)道等(deng)級規(gui)(gui)定。與軟管(guan)(guan)(guan)相連(lian)接(jie)宜采用(yong)快速管(guan)(guan)(guan)接(jie)頭(tou)(tou)，各介質管(guan)(guan)(guan)道所用(yong)接(jie)頭(tou)(tou)的形(xing)式(shi)或規(gui)(gui)格宜有(you)所區別。

  ⑤. 如(ru)果(guo)工藝(yi)或項目有(you)要求，在某些介(jie)質(zhi)的(de)切斷閥前加裝止(zhi)回(hui)閥。止(zhi)回(hui)閥應安(an)裝在水(shui)平管道上。

  ⑥. 在寒冷(leng)地區為了防凍，宜(yi)將水管(guan)(guan)與(yu)蒸汽(qi)管(guan)(guan)一(yi)起保(bao)溫，如圖15.20所示(shi)，使(shi)蒸汽(qi)管(guan)(guan)起到伴(ban)管(guan)(guan)的作(zuo)用，但應使(shi)兩管(guan)(guan)之間(jian)保(bao)持適當間(jian)距，使(shi)水管(guan)(guan)不(bu)凍結亦不(bu)過(guo)熱。

  ⑦. 布(bu)置(zhi)位置(zhi)低于蒸(zheng)汽(qi)總管(guan)(guan)軟管(guan)(guan)站的蒸(zheng)汽(qi)管(guan)(guan)，當項目(mu)有要求(qiu)，可在其切斷閥前(qian)設(she)疏(shu)水閥組(zu)，隨時排放冷凝(ning)液(ye)(ye)。如工(gong)藝(yi)要求(qiu)回收蒸(zheng)汽(qi)冷凝(ning)液(ye)(ye)，即(ji)將疏(shu)水閥組(zu)后管(guan)(guan)線引回蒸(zheng)汽(qi)冷凝(ning)液(ye)(ye)總管(guan)(guan)。布(bu)置(zhi)高于蒸(zheng)汽(qi)總管(guan)(guan)的軟管(guan)(guan)站的蒸(zheng)汽(qi)管(guan)(guan)不(bu)需(xu)設(she)疏(shu)水閥組(zu)。

四、軟管的配(pei)置(zhi)

  ①. 一個公用工程軟管站所配用的軟管數量：在無特(te)殊要求下，可(ke)配用兩根(gen)(gen)，一根(gen)(gen)用于熱水、蒸汽，一根(gen)(gen)用于氮氣、壓縮空(kong)氣和水。

  ②. 在合適的(de)位置(zhi)設置(zhi)兩個軟(ruan)管(guan)架，以(yi)便(bian)吊掛軟(ruan)管(guan)、

  ③. 有的(de)裝置(zhi)(zhi)設計(ji)時，沒有按每(mei)個公用(yong)工(gong)(gong)程軟(ruan)管(guan)站配置(zhi)(zhi)一套(tao)軟(ruan)管(guan)，而是每(mei)幾個公用(yong)工(gong)(gong)程款管(guan)站配置(zhi)(zhi)一套(tao)軟(ruan)管(guan)。

工(gong)程應用：公用工(gong)程軟(ruan)管站(zhan)快速(su)接頭方位的設(she)計

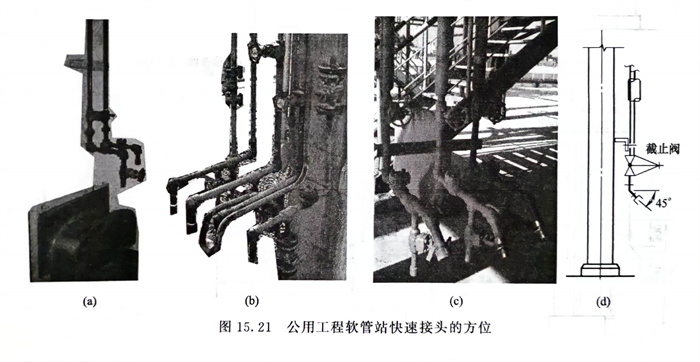

  公用工(gong)程(cheng)軟管站快速(su)接(jie)(jie)頭的(de)方位，見(jian)圖(tu)(tu)15.21。有的(de)工(gong)程(cheng)設(she)計成了圖(tu)(tu)15.21（a）、（b）所示的(de)樣(yang)(yang)式(shi)，快速(su)接(jie)(jie)頭的(de)方向(xiang)垂(chui)直(zhi)向(xiang)下(xia)，有的(de)工(gong)程(cheng)設(she)計成了圖(tu)(tu)15.21（c）、（d）所示的(de)樣(yang)(yang)式(shi)，快速(su)接(jie)(jie)頭的(de)方向(xiang)垂(chui)直(zhi)向(xiang)下(xia)45°。工(gong)廠操作維護人員普遍認為圖(tu)(tu)15.21（c）、（d）所示的(de)樣(yang)(yang)式(shi)更加方便(bian)、好(hao)用。
