Y30Cr13（Y3Cr13）鋼是馬氏體易切削不銹鋼，硫含量較高，改善了30Cr13（3Cr13）不銹鋼的切削性能，并具有30Cr13（3Cr13）不銹鋼耐大氣腐蝕，耐弱酸腐蝕的能力，但焊接性差，用于制造自動車床加工的零件和標準件。
一、化(hua)學(xue)成分

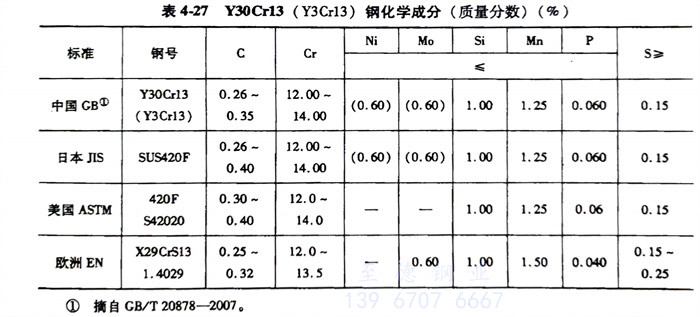

Y30Cr13（Y3Cr13）不(bu)銹鋼的化學成分見表4-27。
二、預備(bei)熱處理(li)
退火溫度(du)800～900℃，緩(huan)冷(leng)或750℃出爐快冷(leng)，硬(ying)度(du)≤207HBW。
三(san)、淬火及回火
淬火(huo)(huo)溫度920～980℃，油冷(leng)；回火(huo)(huo)溫度600～750℃，快冷(leng)，硬度217HBW。
四、力學性能

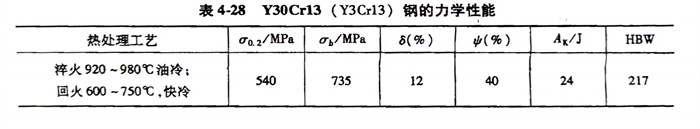

Y30Cr13（Y3Cr13）不銹(xiu)鋼的力學性能見表4-28。
