在线亚洲日产一区二区

3Cr13、30Cr13、SUS 420J2

 3Cr13、30Cr13、SUS 420J2 不銹鋼是含碳量較高的在線亞洲日產一區二區:馬氏體不銹鋼，較在線亞洲日產一區二區:1Cr13不銹鋼和2Cr13在線亞洲日產一區二區:不銹鋼具有更高的強度、硬度和更好的淬透性，但此鋼的耐蝕性和700℃以下的熱穩定性不如1Cr13不銹鋼和2Cr13不銹鋼。3Cr13、30Cr13、SUS 420J2 不銹鋼主要用于高強度部件，以及在承受高應力載荷并在一室腐蝕介質條件下的磨損件。在測量器械、醫用鉗子等方面也得到廣泛應用。此鋼不宜焊接。

一、化學(xue)成分

 3Cr13、30Cr13、SUS 420J2 不銹鋼的化學成分見表3-33。

二、室(shi)溫力學(xue)性能

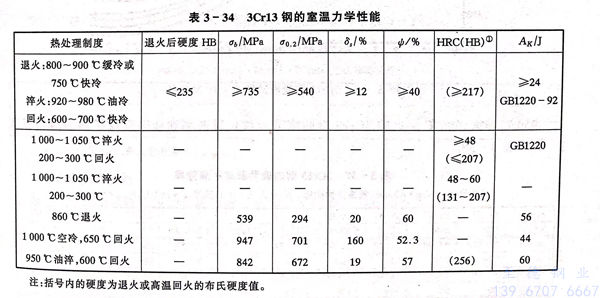

 3Cr13、30Cr13、SUS 420J2 不銹鋼的室(shi)溫力學性能的標準規定值和實測結果見表(biao)3-34。

三、疲(pi)勞(lao)和斷裂韌(ren)性

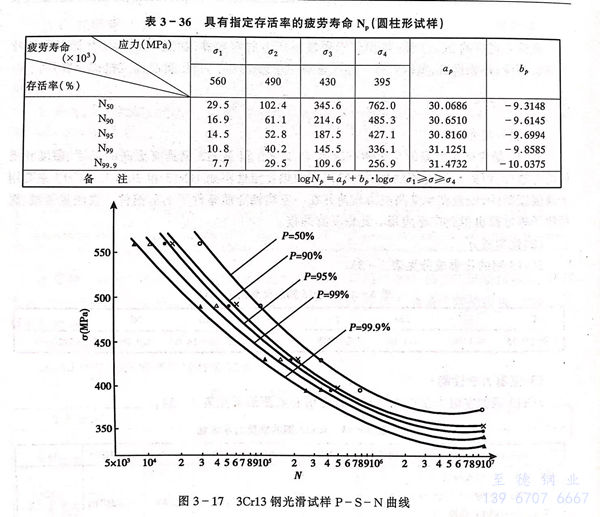

  950℃ 油淬 ，600℃ 回火的 3Cr13不銹鋼(gang)的彎曲疲勞性能見表 3-35、表 3-36 和 圖 3-17。

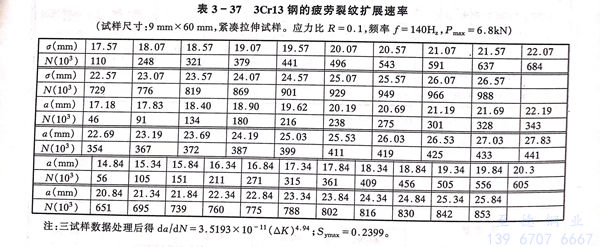

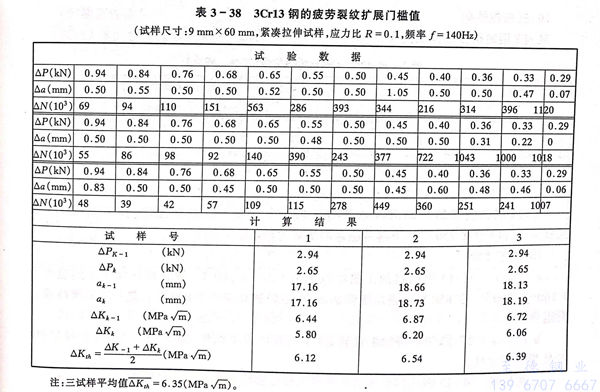

  950℃淬火、600℃回(hui)火的3Cr13鋼的疲勞(lao)裂紋(wen)擴(kuo)展速率和(he)(he)疲勞(lao)裂紋(wen)擴(kuo)展門(men)檻(jian)值見(jian)表3-37和(he)(he)表3-38。

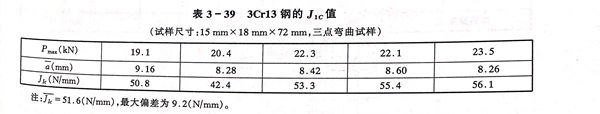

  950℃油淬，600℃回火的(de)3Cr13鋼(gang)的(de)J1c測定結果列(lie)于表(biao)3-39。

四、高溫力(li)學性能

 3Cr13、30Cr13、SUS 420J2 不銹(xiu)鋼的高溫瞬時拉伸性(xing)能和蠕變(bian)性(xing)能分別見表3-40和表3-41。

五、抗(kang)松弛(chi)性能

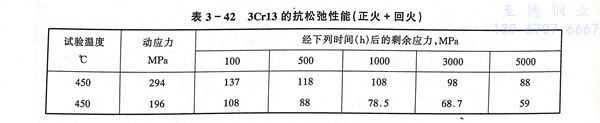

  3Cr13、30Cr13、SUS 420J2 不(bu)銹(xiu)鋼的抗松弛性能見表 3-42。

六、耐蝕性(xing)及抗氧化性(xing)能

 3Cr13、30Cr13、SUS 420J2 不(bu)銹(xiu)(xiu)鋼(gang)在室溫的(de)稀硝酸(suan)以及弱(ruo)的(de)有(you)(you)機酸(suan)中(zhong)具(ju)有(you)(you)一定(ding)的(de)耐蝕性，但不(bu)及1Cr13不(bu)銹(xiu)(xiu)鋼(gang)和(he)2Cr13不(bu)銹(xiu)(xiu)鋼(gang)。3Cr13不(bu)銹(xiu)(xiu)鋼(gang)在750℃以下(xia)具(ju)有(you)(you)穩定(ding)的(de)抗氧(yang)化性能。

七、工藝性能

 a. 熱加(jia)工

  3Cr13、30Cr13、SUS 420J2 不銹鋼的熱(re)加(jia)工溫(wen)度范圍為(wei)850～1200℃，適宜的熱(re)加(jia)工加(jia)熱(re)溫(wen)度為(wei)1160～1200℃，在850℃以前應緩慢加(jia)熱(re)，冷裝爐爐溫(wen)應小于800℃。熱(re)加(jia)工后緩冷或及(ji)時退火(huo)。

 b. 冷加工

  3Cr13、30Cr13、SUS 420J2 不(bu)銹鋼(gang)的冷(leng)加工(gong)(gong)性(xing)較差，不(bu)推薦冷(leng)加工(gong)(gong)操(cao)作，但(dan)3Cr13不(bu)銹鋼(gang)可生產(chan)冷(leng)拉材(cai)，冷(leng)軋板帶和絲(si)材(cai)。

 c. 熱處(chu)理

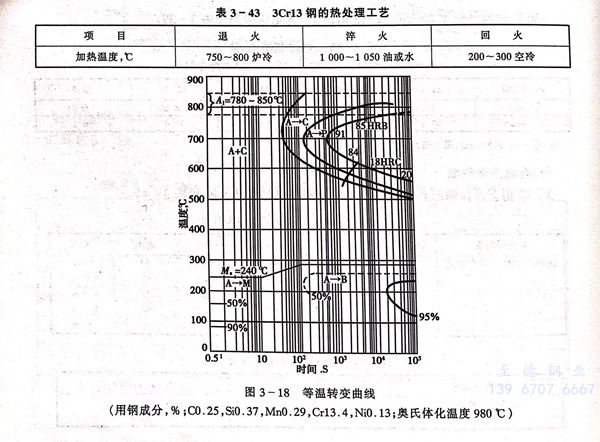

  3Cr13、30Cr13、SUS 420J2 不銹鋼的(de)熱處理制度和(he)(he)等(deng)溫轉變曲(qu)線見表3-43和(he)(he)圖3-18。

八、物(wu)理性能(neng)

  3Cr13、30Cr13、SUS 420J2 不銹鋼的物理性能(neng)見表 3-44。

九、應用

  3Cr13、30Cr13、SUS 420J2 不銹鋼主要應用于承受(shou)高載(zai)荷(he)的(de)結構件(jian)以及承受(shou)高應力機械載(zai)荷(he)并(bing)存腐蝕介質的(de)磨損(sun)件(jian)，如300℃以下工(gong)作(zuo)的(de)刀具、彈簧；400℃以下工(gong)作(zuo)的(de)軸(zhou)(zhou)、螺栓、閥門、軸(zhou)(zhou)承等。
