108Cr14Mo4V 不銹鋼是一種高碳高鉻馬氏(shi)體不銹鋼，經淬火、回火后具有高硬度、高耐磨性和良好的耐蝕性，高溫硬度也較高。該鋼適宜制造在腐蝕環境和強氧化氣氛中工作的軸承、醫用手術刀具和塑料模具等。

一、化學成分

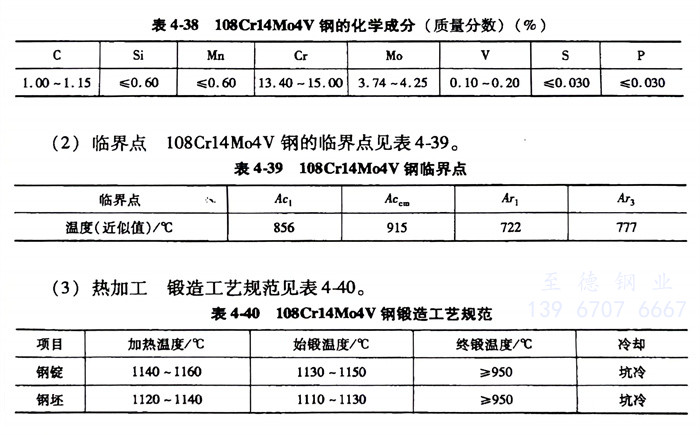

   108Cr14Mo4V 不銹鋼的化學成分見表4-38。

二、臨界點

   108Cr14Mo4V 不銹鋼的臨界點見表4-39。

三(san)、熱加工

   108Cr14Mo4V 不銹鋼鍛造工藝規范見表4-40。

四(si)、預備熱(re)處理

   退(tui)火：加熱(re)溫度(du)為880～1000℃，保溫4～6h；爐(lu)冷至600℃保溫2～5h，出爐(lu)空冷，硬(ying)度(du)為197～241HBW。

五(wu)、淬火(huo)及回(hui)火(huo)

   108Cr14Mo4V 不(bu)銹鋼淬火溫度為1100～1120℃，油冷，硬度≥58HRC。回火溫度為500～525℃，保溫2h，回火4次，硬度為61～63HRC。

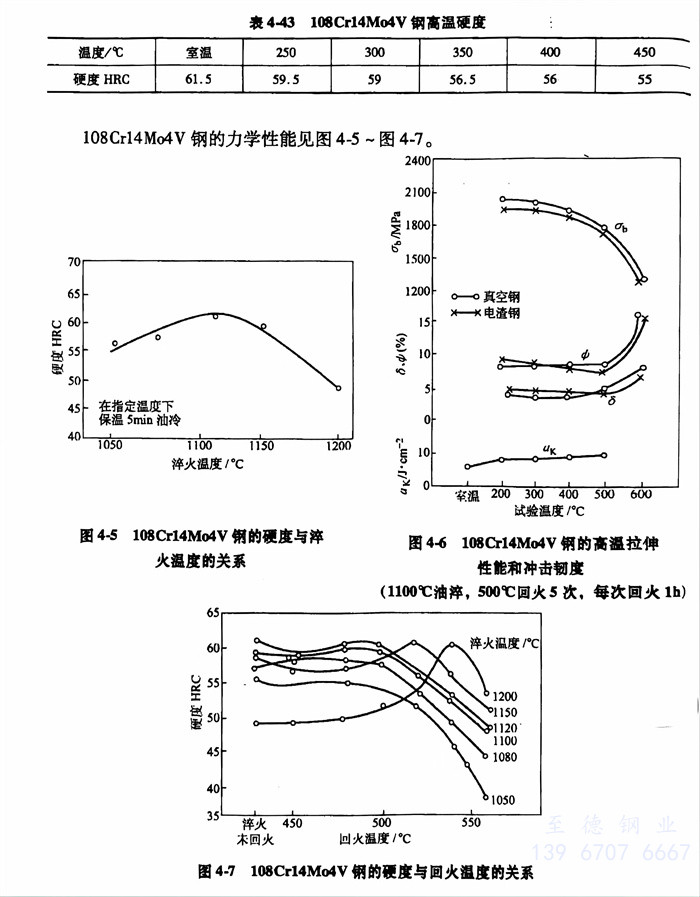

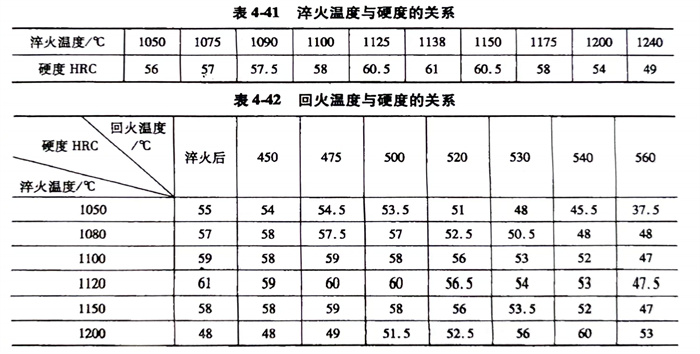

   淬(cui)火(huo)(huo)溫(wen)度(du)(du)、回火(huo)(huo)溫(wen)度(du)(du)與(yu)硬(ying)(ying)度(du)(du)的關系分別見(jian)表(biao)4-41、表(biao)4-42。108Cr14Mo4V 不(bu)銹鋼高(gao)溫(wen)硬(ying)(ying)度(du)(du)見(jian)表(biao)4-43。
