04Cr12Ni5Ti 不銹鋼是低碳含鎳馬氏體不銹鋼，其退火狀態的屈服強度約為1Cr13不銹鋼的兩倍，且保留了奧氏體不銹鋼(gang)優良的成形性能和焊接性能。其特點是價格便宜，制造成本低，加工后不必進行消應力熱處理。該鋼適宜制作剛度要求較高的結構件，用于野外的某些結構，可不必采取涂裝油漆等保護措施。

一、化學成(cheng)分

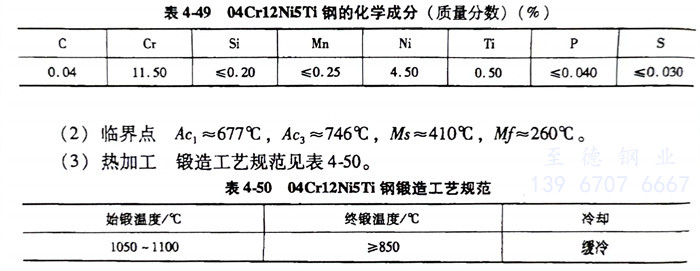

   04Cr12Ni5Ti 不(bu)銹鋼的化學(xue)成分見(jian)表4-49。

二、臨(lin)界(jie)點(dian)

   04Cr12Ni5Ti 不(bu)銹鋼的 A_c1≈677℃、A_c3≈746℃、Ms≈410℃Mf≈260℃。

三、熱加(jia)工

   04Cr12Ni5Ti 不銹(xiu)鋼鍛造工藝規范見表4-50。

四(si)、預備熱處理(li)

  預備熱(re)處理的(de)過程如下：

   1. 退火溫度：816～982℃，空冷。

   2. 消應力(li)退火溫度為370℃，空冷，多(duo)數場(chang)合不(bu)需(xu)消應力(li)退火。

五、力(li)學性(xing)能

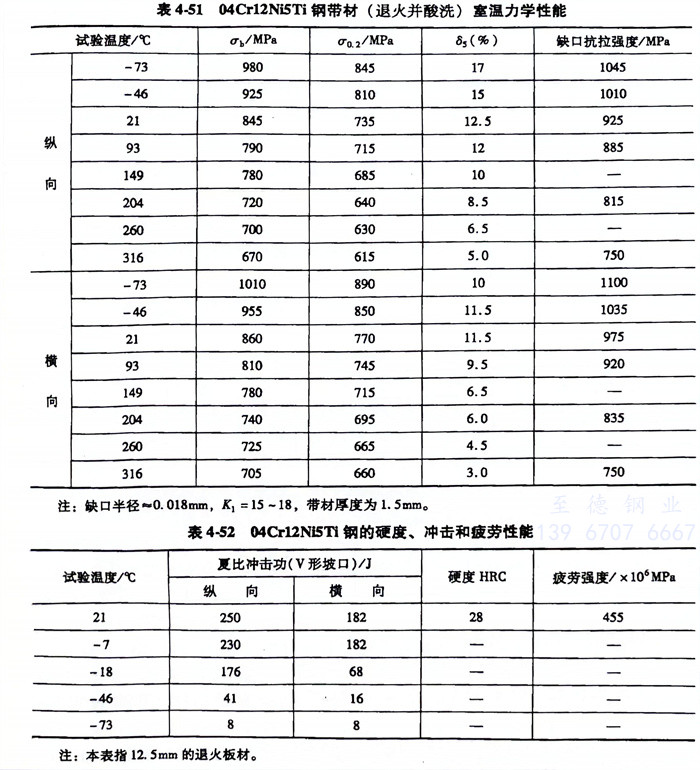

   04Cr12Ni5Ti 不銹鋼室溫力學(xue)性能見表4-51，硬度、沖擊和疲勞性能見表4-52。

六、耐蝕性比較

    04Cr12Ni5Ti鋼的耐蝕(shi)性(xing)比較見表4-53。

   此(ci)鋼(gang)與其他三種鋼(gang)的(de)耐蝕(shi)性比較（至開始銹蝕(shi)的(de)時間）：12Cr13：20～24h、10Cr17: 32~48h、 04Cr12Ni5Ti: 72~100h、06Cr19Ni9: 100~200h。
