102Cr17Mo （9Cr18Mo）1.4125、440C不銹鋼(gang)是一種高碳高鉻馬(ma)氏(shi)體(ti)不(bu)銹鋼，是在95Cr18（9Cr18）不銹鋼的基礎上加Mo而發展起來的鋼，因此較95Cr18（9Cr18）鋼具有更高的硬度、耐磨性、熱強性、耐回火性和耐蝕性，該鋼還有較好的高溫尺寸穩定性，適宜制造承受高負荷、高耐磨及在腐蝕條件下工作的塑料模具、軸承、醫用手術刀具、量具等。該鋼也屬于萊氏體鋼，容易形成不均勻碳化物偏析而影響零件使用壽命，所以在熱加工時必須控制加工工藝，并選擇適當的加工比。
一、化(hua)學(xue)成分
102Cr17Mo （9Cr18Mo）1.4125、440C不(bu)銹鋼的化學成分見表4-74。
二、臨界點
Ac1=815~865℃、Ar1≈665~765℃、Ms≈145℃
三、熱加工(gong)
鍛造工藝規范見表4-75，應特別注意102Cr17Mo （9Cr18Mo）1.4125、440C不銹鋼的熱加工藝，最好采用冷裝爐加熱，加熱速度不宜太快，尤其在700℃以下時。同時應該控制較高的終鍛溫度，并嚴格注意緩冷條件。
四、預(yu)備熱處理
預備(bei)熱處(chu)理(li)的過(guo)程(cheng)如下：
1. 再結晶退火(huo)：加熱溫(wen)度為730～750℃，空(kong)冷。
2. 退火：加熱溫度為850～870℃，保溫4～6h，爐冷(leng)(leng)至(zhi)600℃以下(xia)空冷(leng)(leng)，退火后硬(ying)度≤255HBW。
五、淬(cui)火及回火
淬火溫(wen)度為1050～1100℃，油冷，硬度HRC；回(hui)火溫(wen)度為160～180℃，保(bao)溫(wen)3～5h，硬度≥58HRC。

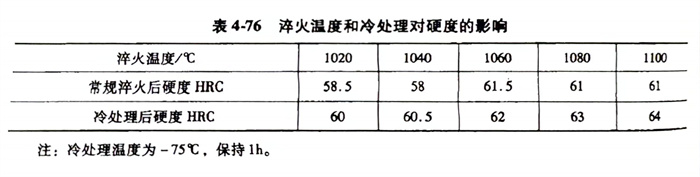

淬火溫度(du)(du)和(he)冷處(chu)理對硬(ying)度(du)(du)的影響見表4-76和(he)圖(tu)4-13，對沖擊韌度(du)(du)和(he)抗彎強(qiang)度(du)(du)的影響見圖(tu)4-14和(he)圖(tu)4-15；硬(ying)度(du)(du)和(he)回火溫度(du)(du)的關系見表4-77和(he)圖(tu)4-16。
六、力(li)學(xue)性能
102Cr17Mo （9Cr18Mo）1.4125、440C不(bu)銹(xiu)鋼淬火溫度和冷處理對力學性能的影響，見(jian)表4-78。
七、耐蝕性
102Cr17Mo （9Cr18Mo）1.4125、440C不銹鋼的耐(nai)蝕(shi)性(xing)見表4-79。
