68Cr17（7Cr17）、1.4109、S44002、440A不銹鋼是高鉻馬氏(shi)體不銹鋼，比20Cr13（2Cr13）不銹鋼具有更高的淬火硬度。在淬火、回火狀態下，具有高強度和硬度，并兼有不銹耐蝕性，因碳含量高，在硬化狀態下堅硬，較8Cr17、11Cr17的韌性高，但焊接性差。一般用于制造要求具有不銹性或耐稀氧化性酸、有機酸和鹽類腐蝕的刀具、模具、量具、軸承、軸類、閥門等耐腐蝕的部件。

一、化學成分

    68Cr17（7Cr17）、1.4109、S44002、440A不(bu)銹鋼(gang)的化學成分見表4-83。

二、熱加工

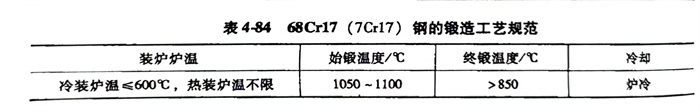

    68Cr17（7Cr17）、1.4109、S44002、440A不銹(xiu)鋼(gang)鍛造工藝規(gui)范見表4-84。

    應特別注意鋼的(de)熱(re)加(jia)工工藝，最好采用冷裝(zhuang)加(jia)熱(re)（＜600℃），加(jia)熱(re)速度不(bu)宜太快，尤(you)其在700℃以(yi)下(xia)時(shi)。同時(shi)，應該控制(zhi)較高(gao)的(de)停鍛、軋溫度，并嚴(yan)格(ge)注意緩冷條(tiao)件。

三、預備熱處理

  預備熱處理的過程(cheng)如下：

    1. 軟化退火(huo)：加熱(re)溫度為800～840℃，爐(lu)冷(leng)到500℃以下時出爐(lu)空冷(leng)，退火(huo)組織(zhi)為珠光體，硬度≤255HBW。

    2. 完全退(tui)火：加熱(re)溫度(du)840～920℃，爐(lu)冷，退(tui)火后硬度(du)≤255HBW。

四、淬火(huo)及回火(huo)

    淬火(huo)溫度：1010～1070℃，油冷，硬度≥56HRC；回火(huo)溫度：160～180℃，空冷，硬度≥56HRC。

五、力學(xue)性能

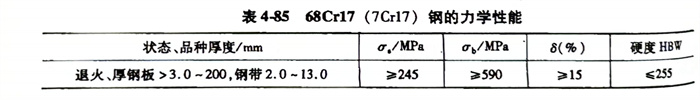

   68Cr17（7Cr17）、1.4109、S44002、440A不銹鋼經退火(huo)處理后的力學(xue)性能(neng) 見表4-85。
