在线亚洲日产一区二区

2Cr13、20Cr13、420

  2Cr13、20Cr13、420 不銹(xiu)鋼是在線亞洲日產一區二區:馬氏體不銹鋼，其(qi)主要性(xing)能類似(si)1Cr13不(bu)銹鋼。由于(yu)(yu)含(han)碳量(liang)較(jiao)高，其(qi)強度(du)、硬度(du)高于(yu)(yu)在線亞洲日產一區二區:1Cr13，而韌性(xing)和(he)耐(nai)蝕(shi)(shi)性(xing)略低。熱(re)處(chu)理(li)后經(jing)拋光(guang)，在(zai)弱腐蝕(shi)(shi)介(jie)質(zhi)（如鹽水(shui)溶液、硝(xiao)酸(suan)及某些濃度(du)不(bu)高的有(you)(you)機酸(suan)食品生產介(jie)質(zhi)）中，溫度(du)不(bu)高（大(da)約30℃以(yi)下）的條件(jian)下，具有(you)(you)良(liang)好的耐(nai)蝕(shi)(shi)性(xing)。在(zai)淡水(shui)、海水(shui)、蒸(zheng)汽、潮濕(shi)大(da)氣條件(jian)下亦表現(xian)出良(liang)好的可用的耐(nai)蝕(shi)(shi)性(xing)。在(zai)硫酸(suan)、鹽酸(suan)、熱(re)硝(xiao)酸(suan)、熔融堿(jian)等介(jie)質(zhi)中耐(nai)蝕(shi)(shi)性(xing)較(jiao)差。此外，2Cr13、20Cr13、420 在線亞洲日產一區二區:不銹鋼在(zai)700℃以下(xia)具(ju)(ju)有足夠的強度、熱(re)(re)穩(wen)定性(xing)和良好(hao)的減(jian)振性(xing)。2Cr13、20Cr13、420 不(bu)銹鋼主要用(yong)于制造承受高(gao)應(ying)力負荷的零件，如汽輪(lun)機葉片、熱(re)(re)油(you)泵(beng)軸和軸套、葉輪(lun)、水(shui)壓機閥片等，亦可用(yong)于造紙(zhi)工業和醫療器械(xie)以及(ji)日用(yong)消(xiao)費領(ling)域的刀具(ju)(ju)、餐具(ju)(ju)等。

一、化學成分

 2Cr13、20Cr13、420 不銹鋼的化(hua)學成(cheng)分見(jian)表3-19。

二、室溫力學性能

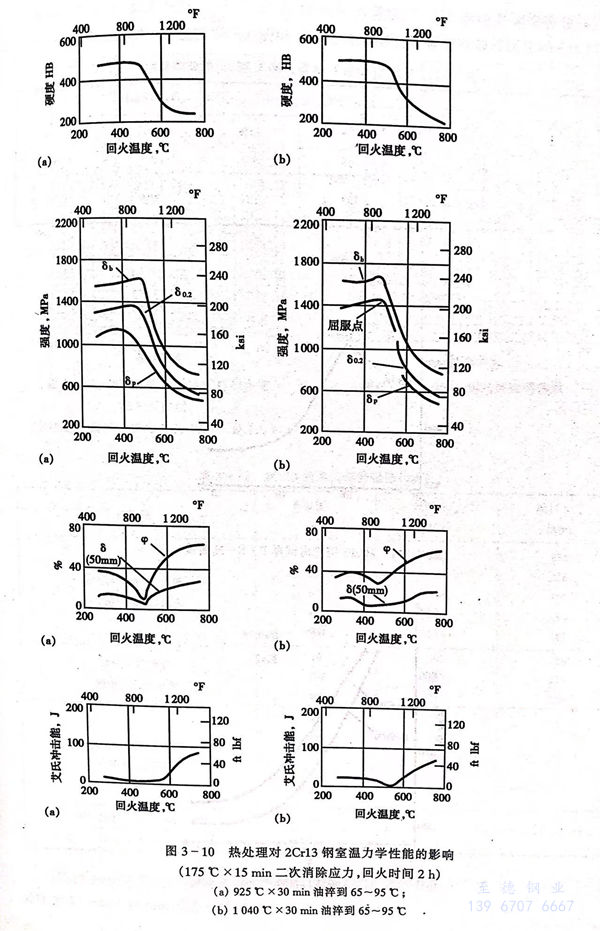

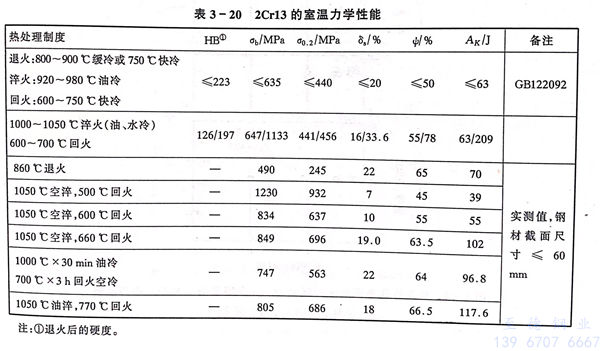

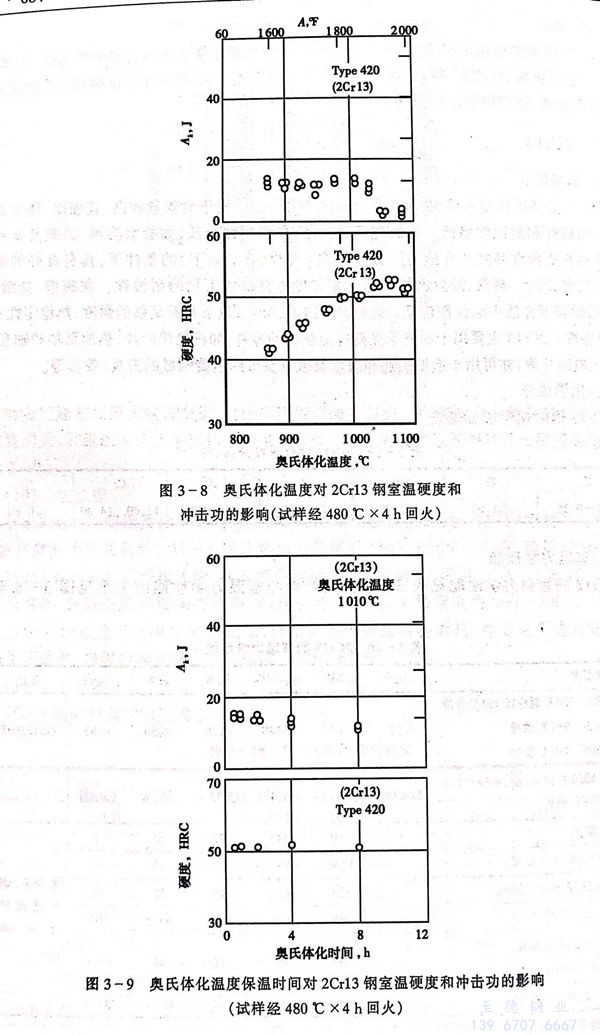

 2Cr13、20Cr13、420 不(bu)銹鋼的室溫力(li)學(xue)性能見表(biao)3-20。熱處理與室溫力(li)學(xue)性能的關(guan)系見圖3-8至圖3-10。

三、疲勞和(he)斷裂(lie)韌性(xing)

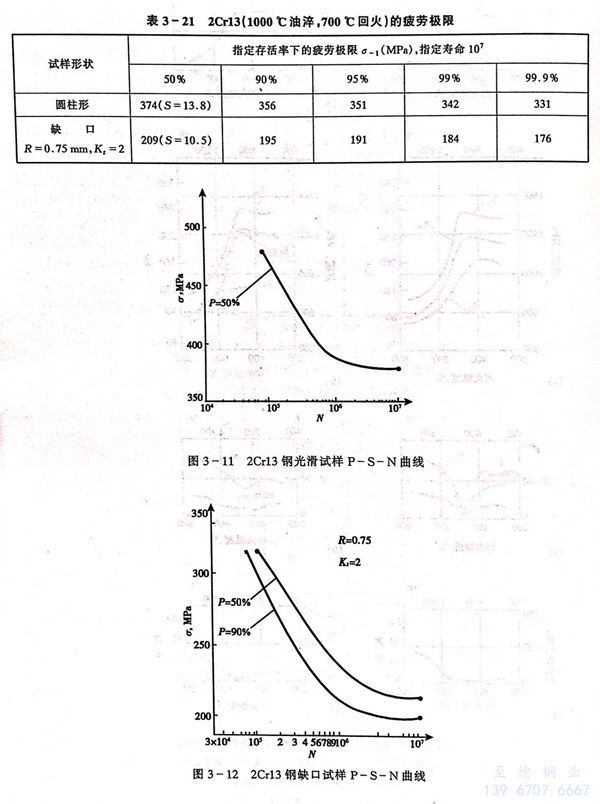

 2Cr13、20Cr13、420 不銹(xiu)鋼的室(shi)溫(wen)旋轉彎曲疲(pi)勞性(xing)能見表3-21和圖3-11和圖3-12。

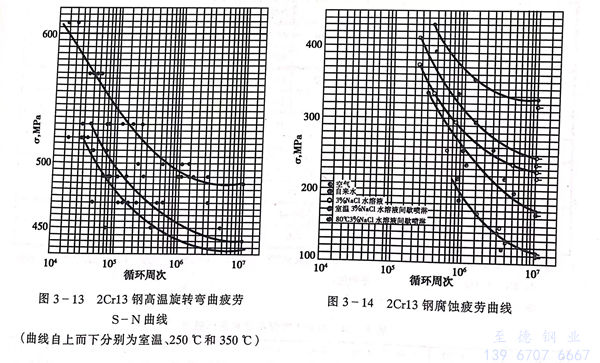

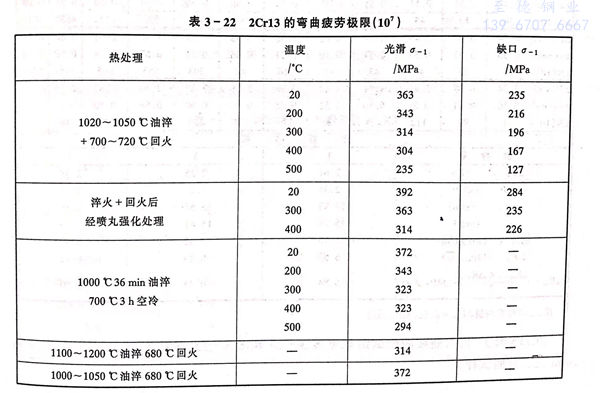

 2Cr13、20Cr13、420 不(bu)銹鋼(gang)（1000℃油淬，700℃回火(huo)）的(de)高溫(wen)疲勞和腐蝕疲勞行為分別見(jian)圖(tu)3-13和圖(tu)3-14。2Cr13鋼(gang)光滑和缺口試樣彎曲(qu)疲勞極(ji)限(xian)見(jian)表(biao)3-22。

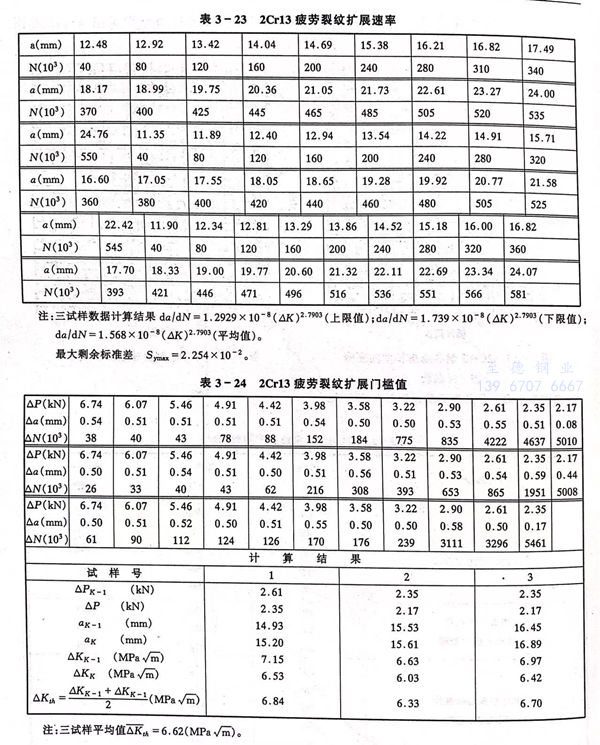

 2Cr13、20Cr13、420 不銹(xiu)鋼的疲勞(lao)裂紋(wen)(wen)擴(kuo)(kuo)展速率和疲勞(lao)裂紋(wen)(wen)擴(kuo)(kuo)展門檻值的測室結果見表3-23和表3-24。試樣為11mm×44mm緊(jin)湊拉伸試樣。

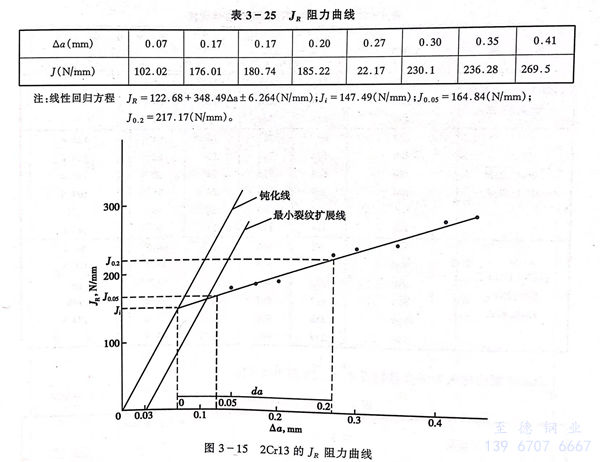

 2Cr13、20Cr13、420 不銹鋼的JR阻力曲線(xian)的測試結(jie)果見表3-25和圖3-15，試樣為20mm×24mm×96mm三點彎曲試樣。

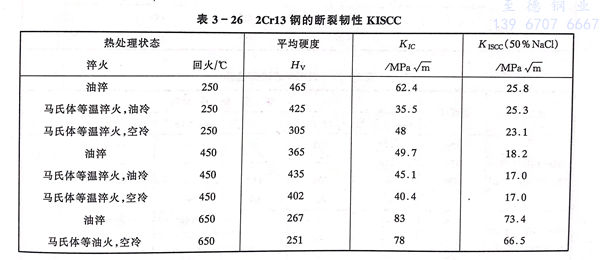

  不同熱處(chu)理狀態的(de)2Cr13鋼的(de)斷裂韌性和SCC的(de)門檻值(zhi)見表(biao)3-26。

四、高溫力(li)學(xue)性能(neng)

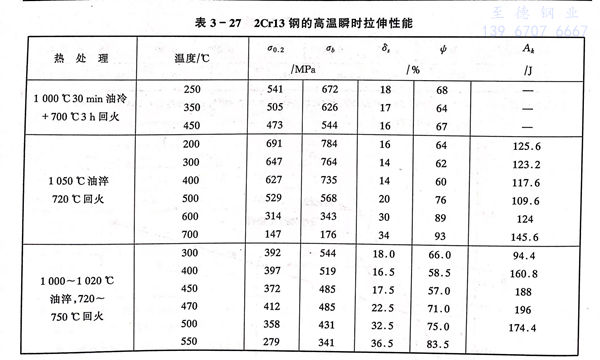

 2Cr13、20Cr13、420 不銹鋼(gang)的高溫(wen)瞬(shun)時拉伸性能見表3-27。

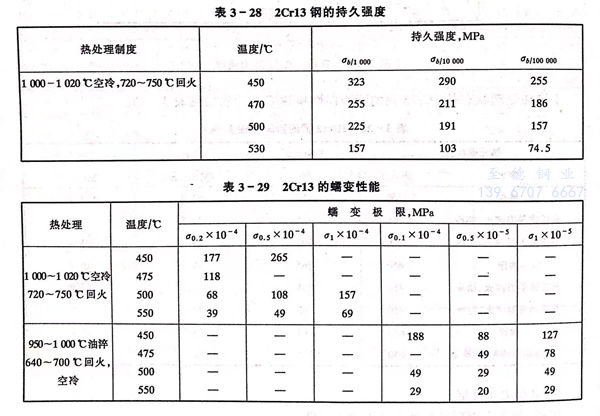

 2Cr13、20Cr13、420 不銹鋼(gang)的持久和(he)(he)蠕變性能見(jian)表3-28和(he)(he)表3-29。

五(wu)、耐蝕(shi)性

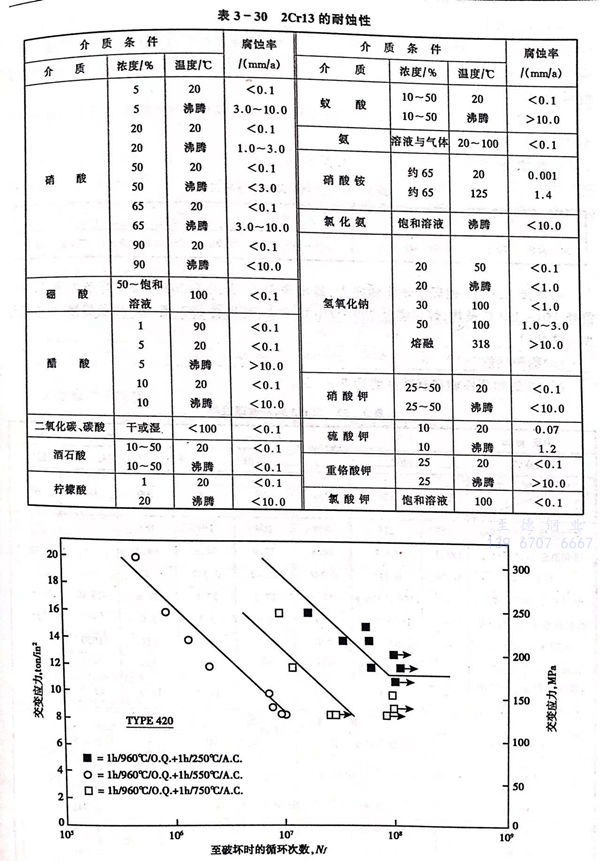

 2Cr13、20Cr13、420 不銹鋼(gang)的耐蝕性能見(jian)表(biao)3-30。鋼(gang)的腐蝕疲勞性能見(jian)圖3-16。

六、工藝性能

a. 熱加工

    不(bu)銹鋼的(de)(de)熱(re)(re)加(jia)工(gong)性能良好(hao)，適宜(yi)的(de)(de)熱(re)(re)加(jia)工(gong)溫度區間為850～1200℃，熱(re)(re)變形(xing)終了應采(cai)用砂冷(leng)或及時退火，熱(re)(re)加(jia)工(gong)的(de)(de)升溫操作(zuo)應緩(huan)慢(man)，在低于850℃時應緩(huan)慢(man)加(jia)熱(re)(re)，冷(leng)裝爐溫度≤800℃。

 b. 冷加工

   冷加(jia)工(gong)性能良好(hao)，可(ke)進(jin)行冷軋(ya)、冷沖壓、深拉等加(jia)工(gong)操(cao)作，消除應力退火(huo)可(ke)采用(yong)730～780℃回火(huo)。

  c. 熱(re)處理

  2Cr13、20Cr13、420 不銹鋼的熱(re)處理工藝見表3-31。

 d. 焊接

  2Cr13、20Cr13、420 不銹鋼焊后硬化(hua)傾向大(da)，易(yi)出(chu)現裂紋，若用Cr202、Cr207焊條焊接(jie)時(shi)，焊前需(xu)(xu)經250～350℃預熱，焊后需(xu)(xu)經700～750℃回火；若用奧107、奧207焊條焊接(jie)，可不進行(xing)焊后熱處理。

七、物理(li)性能

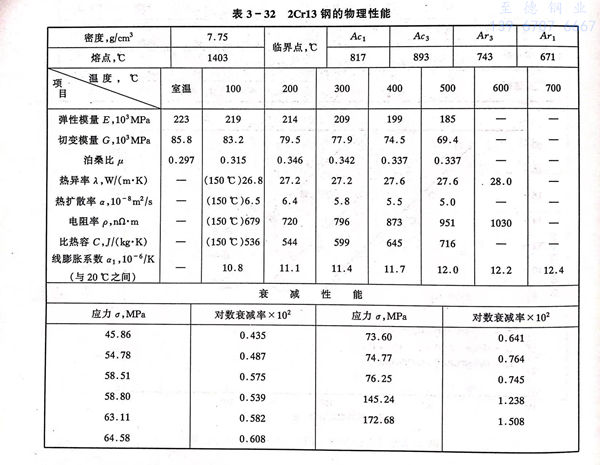

  2Cr13、20Cr13、420 不銹鋼的物理性能和(he)衰減性能見表3-32。

八、應(ying)用

   經熱處理后(hou)的(de)2Cr13、20Cr13、420 不銹(xiu)鋼，可用于(yu)承(cheng)受較高應力的(de)零部件，如透平后(hou)幾級及低溫段長葉片(pian)、閥(fa)、閥(fa)件、熱裂設(she)備(bei)，緊固件等。亦(yi)大量(liang)應用于(yu)造紙工業(ye)刀具，食品加(jia)工機械及餐(can)具。
