Y108Cr17（Y11Cr17）不(bu)銹鋼是馬氏體型易切削不銹鋼，此鋼硫磷含量較高，改善了．108Cr17（11Cr17）不銹鋼的切削性能，用于制造自動車床上加工零部件。其性能基本和108Cr17（11Cr17）鋼相同。
一(yi)、化學(xue)成分

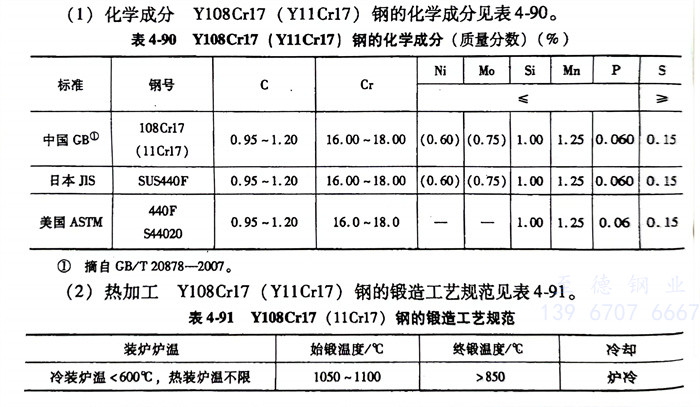

Y108Cr17（Y11Cr17）不銹鋼的化學成分見表4-90。
二、熱加工
Y108Cr17（Y11Cr17）不銹鋼的鍛造工(gong)藝規范見表4-91。
三、預備熱(re)處理
Y108Cr17（Y11Cr17）不銹鋼退火溫度：840～920℃，爐冷，退火后硬度≤269HBW。
四、淬火(huo)及回(hui)火(huo)
Y108Cr17（Y11Cr17）不(bu)銹(xiu)鋼淬火溫度1010～1070℃，油冷，硬度≥58HRC；回火溫度160～180℃，空冷，硬度≥58HRC。
