21Cr12MoV（2Cr12MoV）不銹鋼是馬氏體不銹耐熱鋼，鋼中含有Mo和V元素，且碳含量比12Cr12Mo鋼高，其強度有較大提高，并可提高鋼的淬透性和耐磨性，而且還具有一定的耐蝕性。該鋼可用于制造汽輪機葉片和高應力零件。
一、化(hua)學成(cheng)分

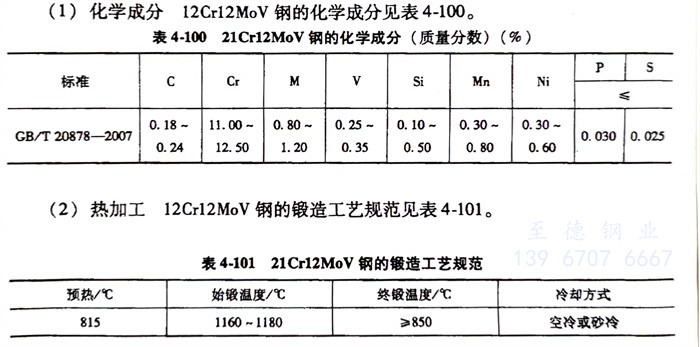

21Cr12MoV（2Cr12MoV）不銹(xiu)鋼的化學成分見表4-100。
二(er)、熱加(jia)工
21Cr12MoV（2Cr12MoV）不(bu)銹鋼的鍛造工藝規范見表4-101。
三、預(yu)備熱(re)處理
預(yu)備熱(re)處(chu)理(li)的過程如下：
1. 軟化退火：750～800℃，爐冷。
2. 完全退火：860～900℃，爐冷。
四、淬火及回火
21Cr12MoV（2Cr12MoV）不銹鋼淬火溫度為1050～1100℃，油冷；回火溫度為720～740℃，空冷（根據零件需要選擇回火溫度）。
