15Cr12WMoV（1Cr12WMoV）不銹(xiu)鋼是含鉻、鉬、鎢、釩的馬氏體不銹耐熱(re)鋼，具有較高的熱強性，良好的減振性及組織穩定性，并具有較高的持久強度和持久塑性，工藝性能良好。用于制造透平機葉片、緊固件、轉子及輪盤和580℃以下汽輪機葉片、燃汽輪機葉片等。

一、化學(xue)成分

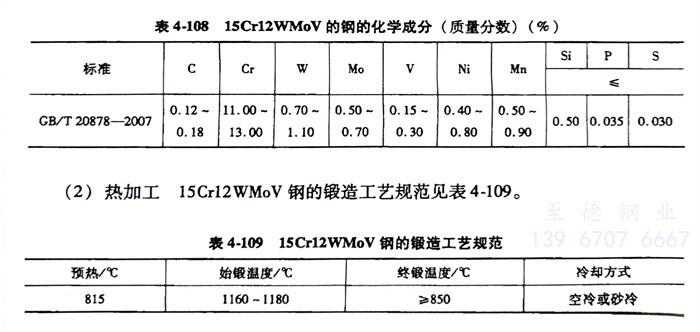

   15Cr12WMoV（1Cr12WMoV）不銹鋼(gang)的化學(xue)成(cheng)分見(jian)表(biao)4-108。

二(er)、熱加工

   15Cr12WMoV（1Cr12WMoV）不(bu)銹鋼(gang)的鍛造工藝(yi)規范見表(biao)4-109。

三(san)、預備熱處(chu)理

  預備(bei)熱處理的過程如下：

    1. 軟化(hua)退火：750～800℃，緩冷。

    2. 完(wan)全退火：850～900℃，緩冷(leng)。

四、淬火及回(hui)火

   淬(cui)火(huo)溫度(du)為(wei)1000～1050℃，油冷；回火(huo)溫度(du)為(wei)680～700℃，空(kong)冷或油冷。

五、力學性能

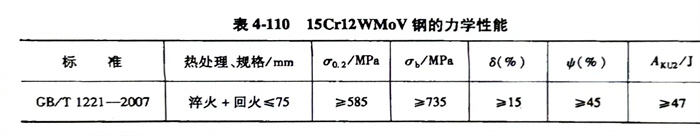

   15Cr12WMoV（1Cr12WMoV）不銹(xiu)鋼的力學性能見表4-110。
