18Cr11NiMoNbVN（2Cr11NiMoNbVN）不銹鋼是含有鈮、釩、氮等多種元素的馬氏體耐熱(re)鋼，該鋼具有良好的強韌性和抗氧化性、抗蠕變性能和松弛性能，并有一定的耐蝕性。主要用于制造汽輪機高溫緊固件和動葉片。

_{一、化(hua)學成分}

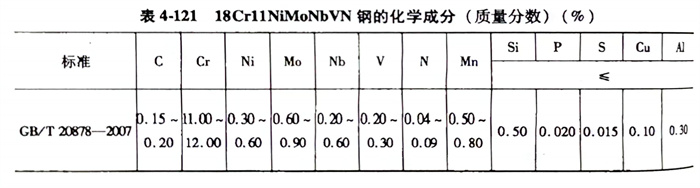

   18Cr11NiMoNbVN（2Cr11NiMoNbVN）不(bu)銹鋼的化學成分見(jian)表4-121。

二(er)、熱加工(gong)

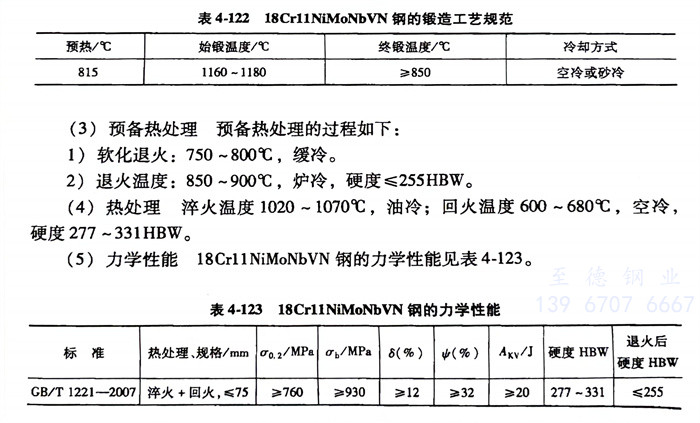

   18Cr11NiMoNbVN（2Cr11NiMoNbVN）不(bu)銹鋼的鍛造工藝規(gui)范見(jian)表4-122。

三、預備(bei)熱處理

  預備(bei)熱處理的過程(cheng)如下：

    1. 軟化(hua)退火：750～800℃，緩(huan)冷。

    2. 退火溫度(du)：850～900℃，爐冷，硬度(du)≤255HBW。

四、熱處理

   淬火(huo)溫度1020～1070℃，油冷(leng)；回(hui)火(huo)溫度600～680℃，空冷(leng)，硬度277～331HBW。

五(wu)、力學性(xing)能(neng)

   18Cr11NiMoNbVN（2Cr11NiMoNbVN）不銹(xiu)鋼(gang)的力學性(xing)能(neng)見表4-123。
