40Cr10Si2Mo（4Cr10Si2Mo）不銹鋼是含鉻、硅、鉬的馬氏體耐熱鋼，GB/T 20878-2007標準中相同類型的耐熱鋼有42Cr9Si2、45Cr9Si3。該鋼不屬于不銹鋼范圍，但在耐熱鋼中具有代表性，現予以介紹。該鋼經淬火、回火后使用。因含有鉬和硅，其高溫強度，抗蠕變性能及抗氧化性能比40Cr13（4Cr13）鋼高。該鋼淬透性好，淬火后在750℃左右仍能保持30HRC以上硬度。可用于制造進、排氣閥門，魚雷，火箭部件，預燃燒室，可在750℃以下長期使用。

一、化(hua)學成分

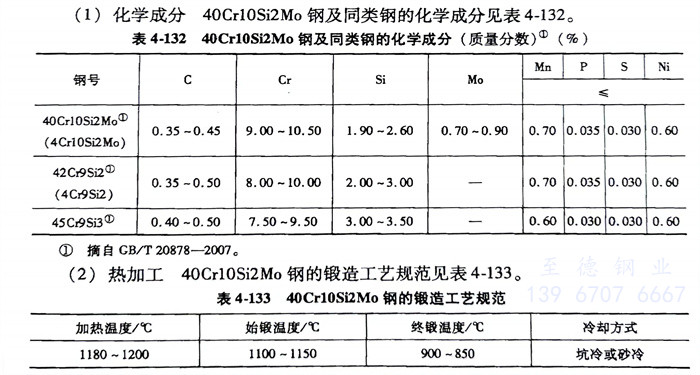

   40Cr10Si2Mo（4Cr10Si2Mo）不銹(xiu)鋼及同類鋼的化(hua)學成分見表4-132。

二、熱加工(gong)

   40Cr10Si2Mo（4Cr10Si2Mo）不銹(xiu)鋼的(de)鍛造工藝規(gui)范(fan)見表4-133。

三、臨(lin)界點

   A_c1≈910~925℃、A_r1≈840~860℃

四、預備(bei)熱處理

   退火溫(wen)(wen)度(du)為850～900℃，保(bao)溫(wen)(wen)4～6h，爐冷至500℃以(yi)下出(chu)爐空冷，退火后硬(ying)度(du)為217～248HBW。

五、淬火(huo)及回(hui)火(huo)

   淬火溫(wen)度(du)1010～1040℃，油冷或(huo)空(kong)冷，硬(ying)度(du)為58～63HRC；回火溫(wen)度(du)為720～780℃，硬(ying)度(du)36～40HRC。

   高溫加熱時間不(bu)宜(yi)過長，以避(bi)(bi)免脫(tuo)碳使表面(mian)硬度降低，耐磨性變壞，同時可以避(bi)(bi)免含硅(gui)鋼易產生晶(jing)粒長大的傾向。

六、工藝性能

   40Cr10Si2Mo（4Cr10Si2Mo）不銹鋼的冷加工性能差，冷變形(xing)時必須預熱（600～800℃)。

七、力學性(xing)能

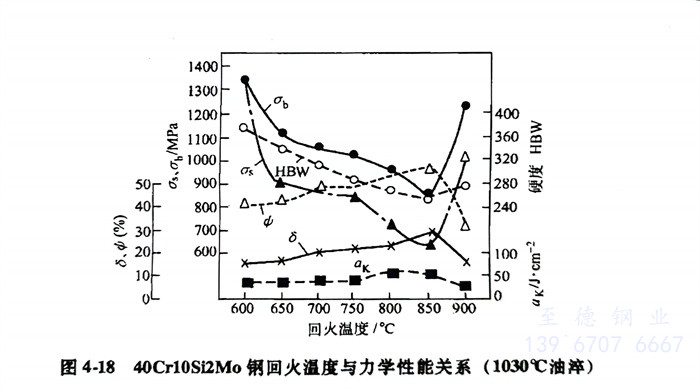

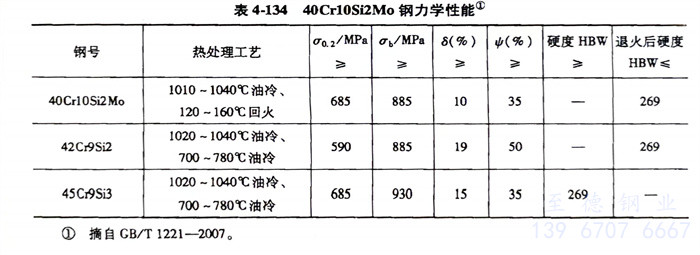

   40Cr10Si2Mo（4Cr10Si2Mo）不銹(xiu)鋼淬火(huo)(huo)回火(huo)(huo)后的力學性(xing)能見(jian)表4-134和圖(tu)4-18。
