在线亚洲日产一区二区

4Cr13、40Cr13

 4Cr13、40Cr13 不銹鋼是Cr13型馬氏體不銹鋼中含碳量較高的鋼種，主要性能和用途類似于3Cr13不銹鋼。由于碳含量較高，熱處理后的強度和硬度均較高，塑韌性相對較低。

一、化(hua)學(xue)成分(fen)

  4Cr13、40Cr13 不銹鋼的化學(xue)成分見表3-45。

二、室溫(wen)力學性能(neng)

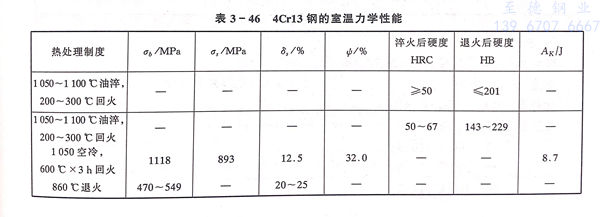

  4Cr13、40Cr13 不銹(xiu)鋼的(de)室溫力學(xue)性能見表3-46。

三、高(gao)溫力學(xue)性能

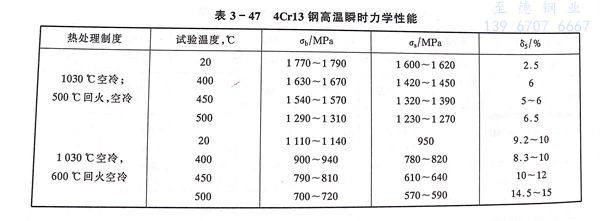

  4Cr13、40Cr13 不銹鋼的高溫瞬時力學性能見表3-47。

四、抗松(song)弛性(xing)能(neng)

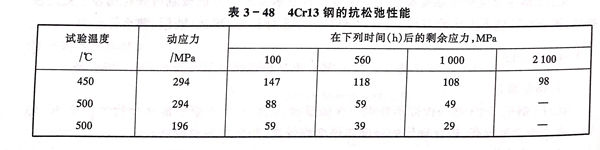

  4Cr13、40Cr13 不(bu)銹鋼的抗松弛(chi)性能見表3-48。

五(wu)、耐蝕(shi)性(xing)和抗氧化性(xing)

  4Cr13、40Cr13 不銹鋼的耐蝕性略低于2Cr13不銹鋼，4Cr13不銹鋼可在600～650℃長期使用。

六(liu)、工藝性(xing)能(neng)

 a. 熱(re)加工

  4Cr13、40Cr13 不(bu)銹鋼的熱加(jia)工工藝參數(shu)同3Cr13不(bu)銹鋼。

 b. 熱處(chu)理

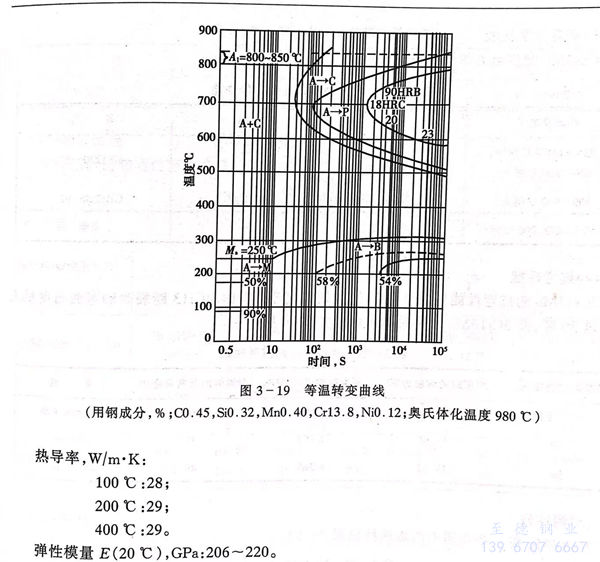

  4Cr13、40Cr13 不銹鋼的熱處理工(gong)藝見(jian)(jian)表3-49。等溫(wen)轉變曲(qu)線(xian)見(jian)(jian)圖3-19。

七、物(wu)理性能(neng)

  臨介點（近似值），℃：Ac，820，M，270

  密度，g／cm³：7.75

  比熱(re)容(rong)（20℃），J／kg·K；460

  線膨脹系數，10^-6／K：

                     20~100℃:10.5;

                     20~200℃:11.5;

                    20~400℃:11.0。

熱導率，W／m·K：

             100℃: 28;

             200℃: 29;

             400℃: 29。

彈(dan)性模(mo)量E（20℃），GPa：206～220。

八、應(ying)用

  4Cr13、40Cr13 不銹鋼主要用于(yu)制造外(wai)科(ke)醫(yi)療(liao)用具、醫(yi)用剪刀、軸承、閥門、彈簧(huang)等(deng)。4Cr13、40Cr13 不銹鋼可(ke)焊性差，通常不制造焊接(jie)部件(jian)。
